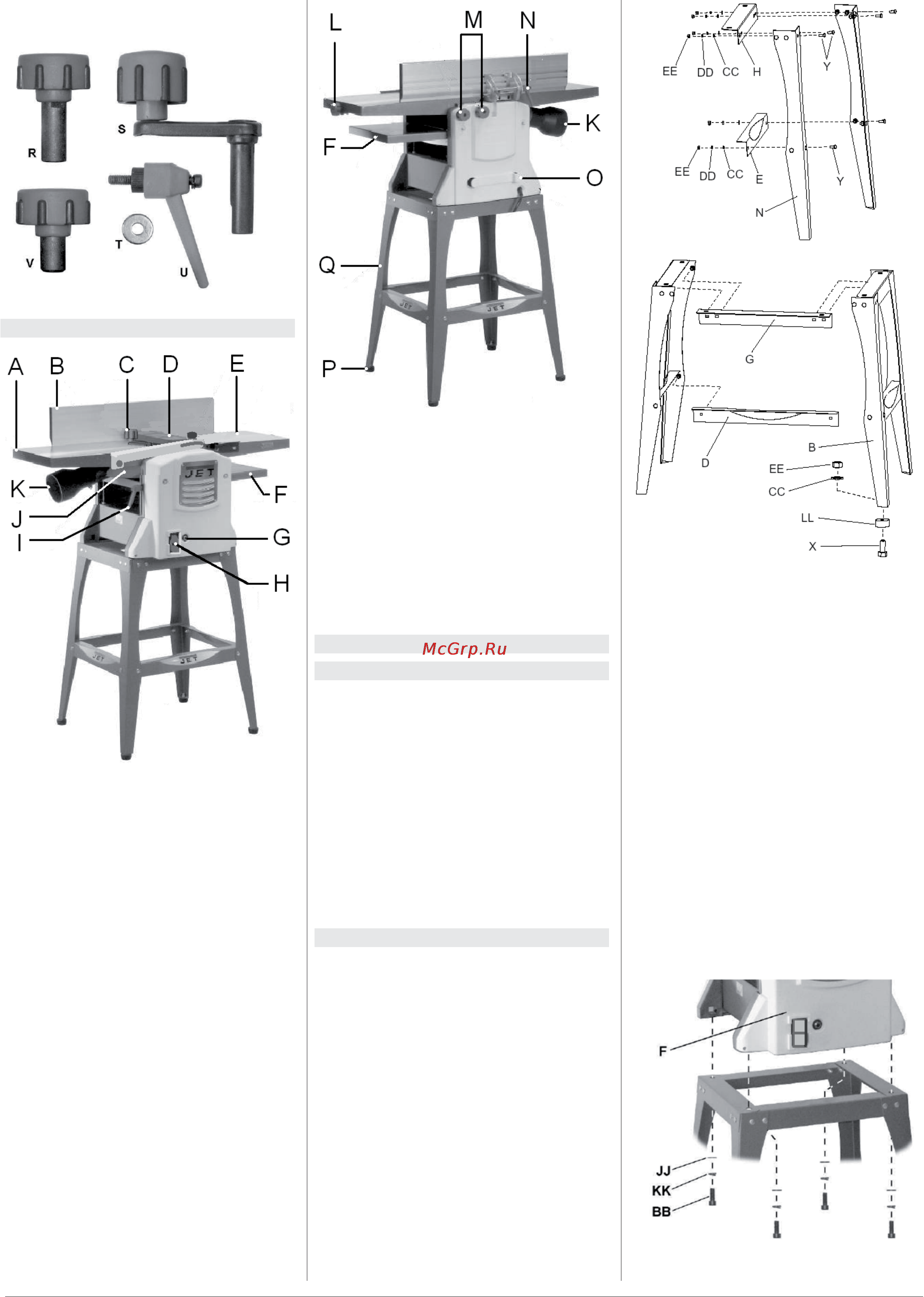

23Қазақша Тіреуіші бар айналдыру-рейсмусты станок JPT-10B23

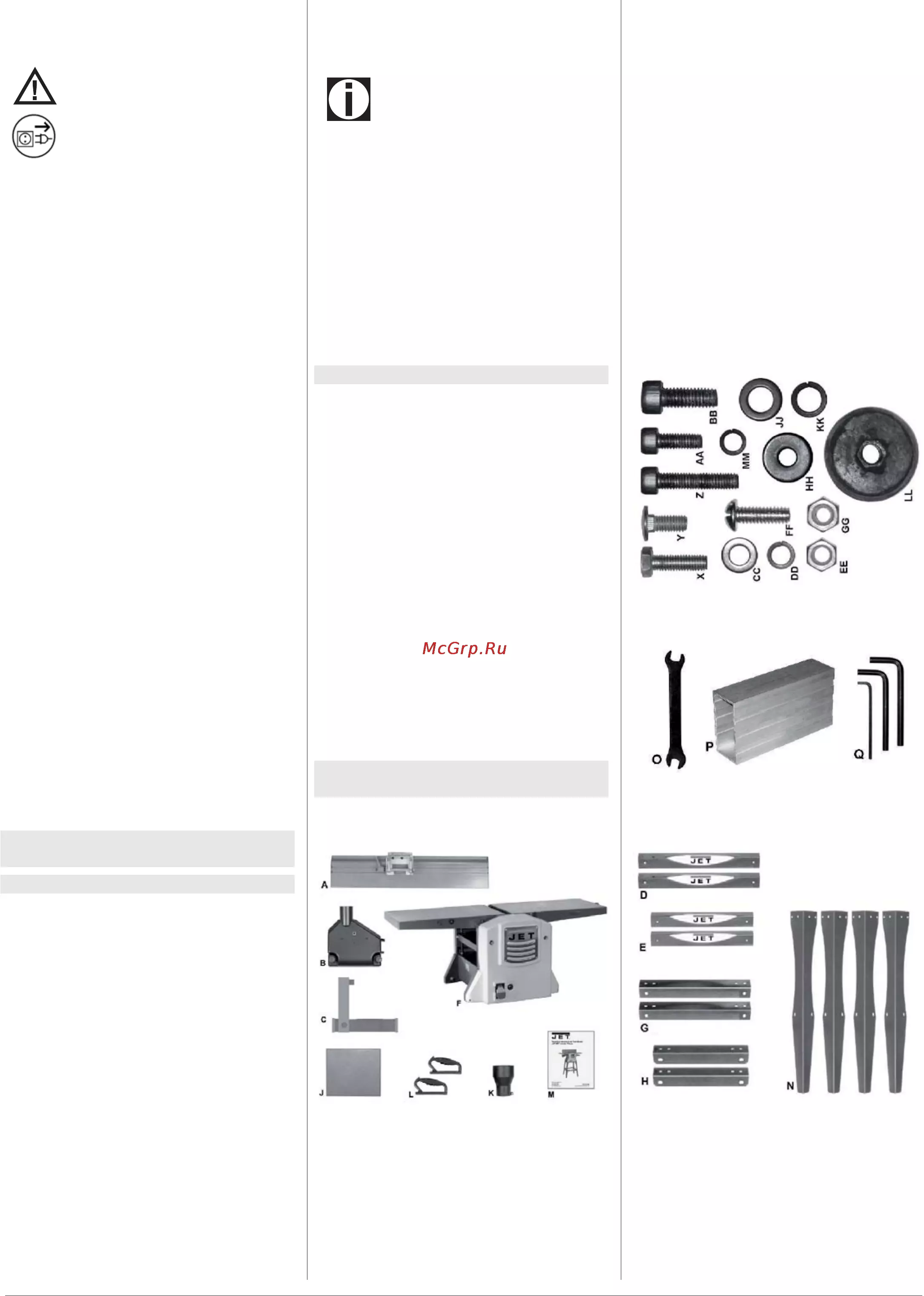

Қосымша тұтқа мен тұтқасаптар
3.4 Станок сипаттамасы

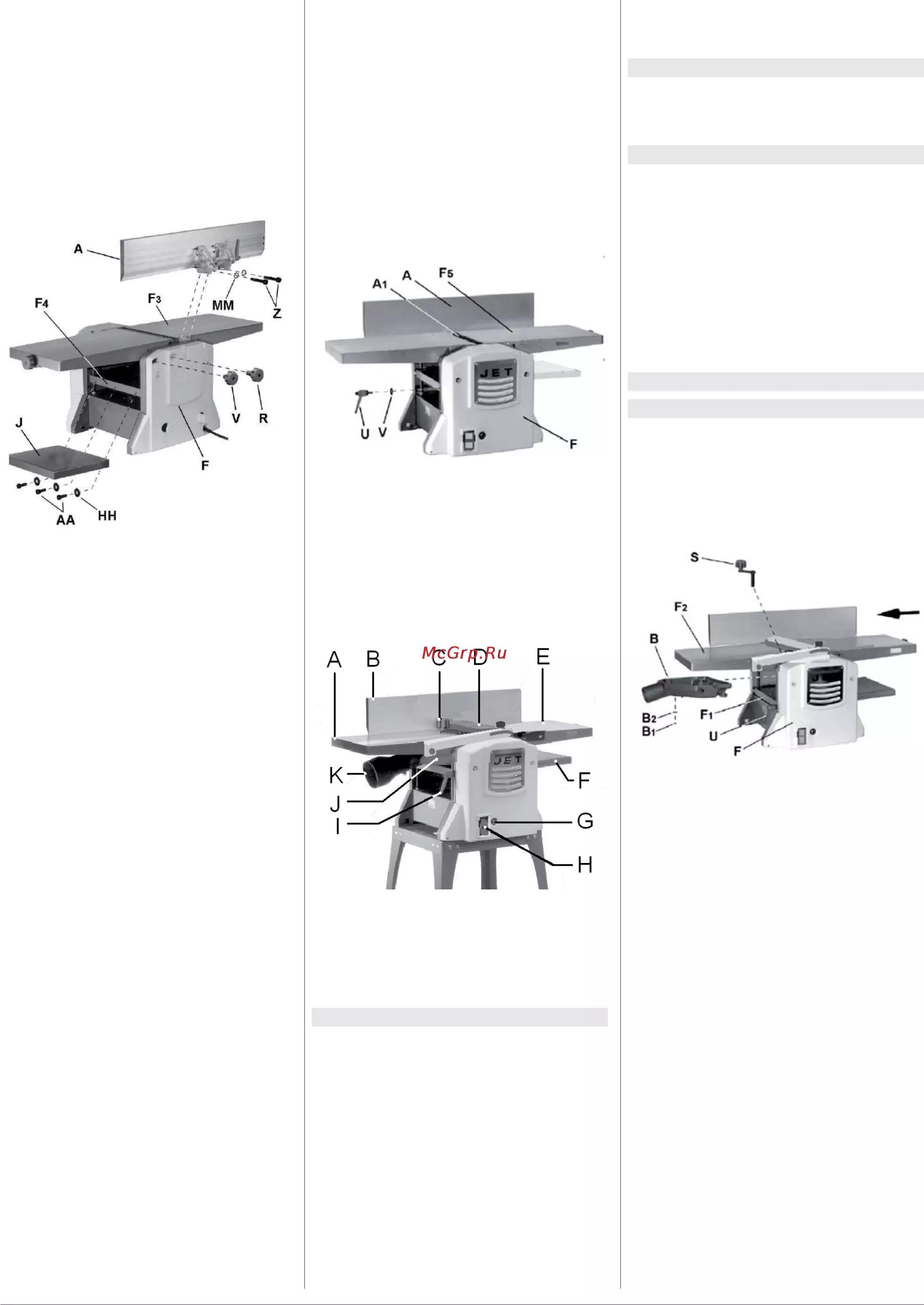

Сур. 1
A - Бөлшектер шығатын үстел
B - Айналдыру үшін қоршау
C - Сүргілеу қалыңдығын реттейтін иінді
иінтірек
D - Кескіш блок қоршауы
E - Бөлшектерді беру үстелі
F - Бөлшектер шығуына арналған
ұзартқыш
G - Жүктеме бойынша сөндіру
H - Сөндіру тетігі
I - Үстел орналасуын оқшаулайтын тұтқа
J - Шаң мен қоқыс жинайтын науа
K - Құбыршек астына арналған жетек
Сур. 2
L - Бөлшектер беру үстелінің орналасу-
ын реттеу тұтқасы
M - Бөлшектер беру үстелінің орналасу-
ын бұғаттау тұтқасы
N - Айналдыру үшін қоршау көлбеуін
реттеу тұтқасы
O - Электр қорек кабелін сақтау ілгегі
P - Резеңке қойғышы
Q - Тірек аяқшасы
4. Тасымалдау жəне іске қосу
4.1 Тасымалдау жəне орнату
• Осы станок жабық тұрғынжайда
қолдануға арналған жəне ол қатты əрі
көлденең тегіс еден үстіне орнатылуы
керек.
• Қажет болғанда, станокты еденге
бұрандамалармен бекітуге болады.
• Электр қорек кабелін сақтау үшін
ілгектер айналасына орап қою керек
(О, сурет).
• Қорапқа салу ыңғайлығы үшін станок
толық жиналмаған.
4.2 Жинау
Тасымалдау кезінде болған зақым
туралы дереу жеткізіп берушіге хабар-
лау керек. Мұндай станокты қолдануға
болмайды!
• Станок қанағаттандырарлықтай жи-
налып жұмыс істемейінше қорап пен
қорапқа салу материалдарын жоймау
керек.
• Қорапты қоршаған ортаға зиян
тигізбей жойған жөн.
• Тот басудан қорғалған барлық беткі
қабаттарды жұмсақ еріткіш көмегімен
сүрткен жөн.
Тіректі жинау
Сур. 3
• Аяқшалар(N), үстіңгі (H) жəне астыңғы
(E) тіректерді басы шаршы тəріздес
бұрандамалар (Y), жалпақ тығырықтар
(CC), бөгеткіш тығырықтар (DD) жəне
алты қырлы сомындар (EE) көмегімен
жинау керек.
• Бұл жағдайда сомындар тек қолмен
бұралады.
• Аяқшаларға резеңкелі қойғыштарды
(LL) алты қырлы кілт астындағы
тереңдетілген бұрандалар(X),жалпақ
тығырықтар(CC) жəне алты қырлы со-
мындар (EE) көмегімен бекіту керек.
• Тіректі
көлденең бетке орнатып,
барлық алты қырлы сомындарды тар-
тып тастау керек.
Тірекке фугальді сүргілеу блогын
орнату
Сур. 4
