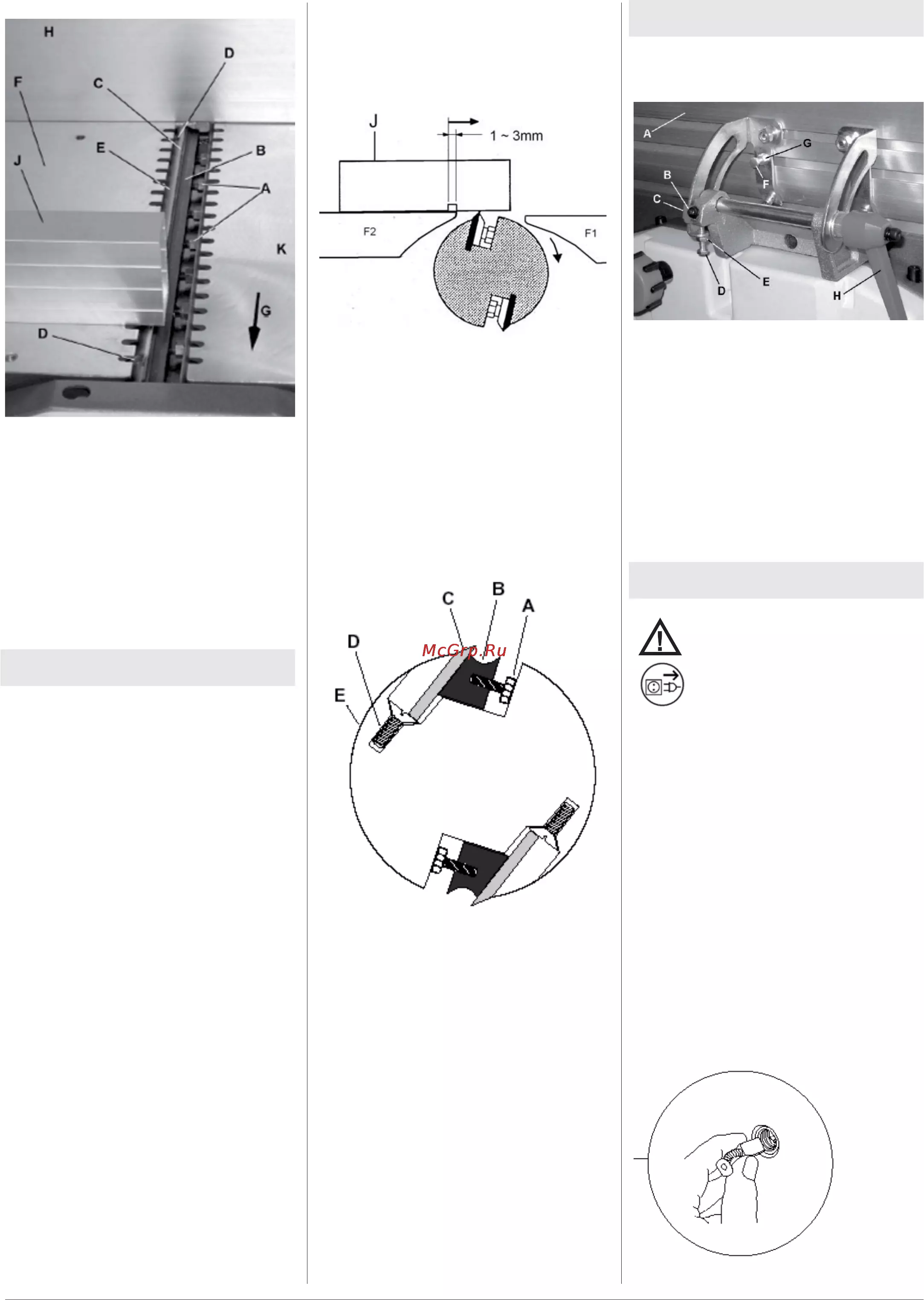

27Қазақша Тіреуіші бар айналдыру-рейсмусты станок JPT-10B27
Сур. 19
• Кескіш блоктан (E) əуелі пышақты (C)
шешіп алу керек, одан соң пышақтың
тіреуіш планкасын (B) ағыту керек.
• Кескіш блок пен пышақтың тіреуіш
планкасының барлық беттерін тиісті
еріткішпен тазарту керек (жеңіл
металлдан жасалған бұйымдарды
шірітетін тазартқыш құралдарды
пайдаланбаған жөн).
6.2 Пышақтарды реттеу жəне
орнату
• Станокты қорек көзінен ажыратқан
жөн.
• Пышақтарды ауыстырғанда тиісті
қолғап кию керек.
• EN 847 1 жəне сəйкес техникалық
спецификациясына сай пышақтарды
ғана қолданған жөн.
• Келмейтін, өтпейтін, дұрыс
орнатылмаған, жарық жəне майысқан
пышақтар ұяшықтан шығып кетіп,
бөлшектерді кері лақтыру қаупін
үлкейтуі мүмкін.
• Əрқашан екі пышақты да ауыстырған
жөн.
• Тіреуіш планкалары бір бірімен
теңгерімде
, сондықтан орындарын
аусытыра алады.
• Пышақтарды тым аса қайрап жіберуге
болмайды.
• Тек қана Jet компаниясының бірегей
қажетті бөлшектерін қолданған жөн.
• Тіреуш планкасын кескіш блок
жырасына қою керек. Төрт басты
бұрандамаларды оның ішіне пышақ
кіретіндей етіп бұрау керек.
• Өткір пышақты салып, оның орнала-
суын пышақтың тіреуіш планкасының
көмегімен ол кескіш блоктың
жетегіне
шықпайтындай етіп реттеу керек.

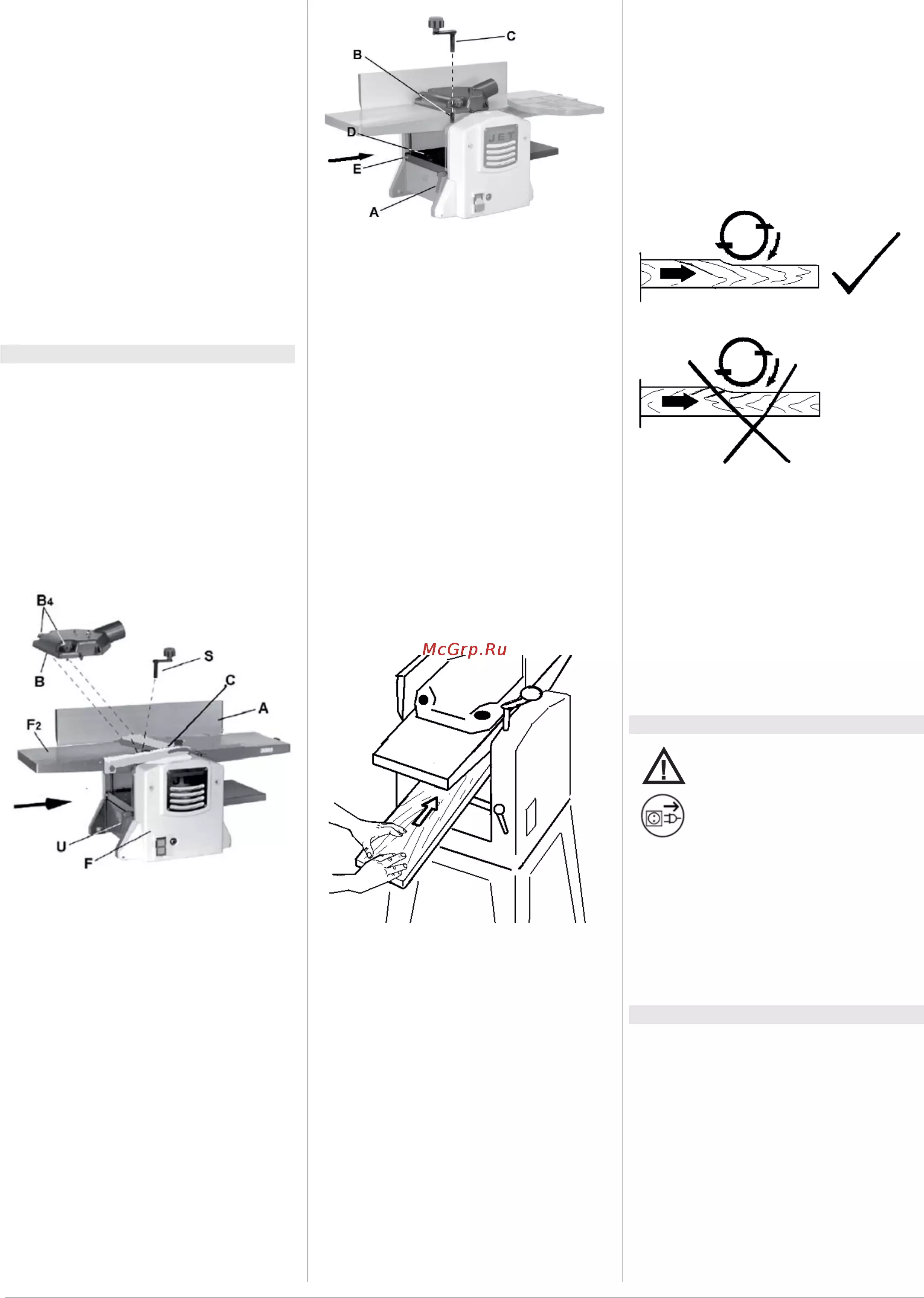

• Бөлшектердің шығу үстеліне (F2)
тірелетін пышақтарды реттеу калибрі
(J) бойынша пышақтарды реттеу
қажет.
Сур. 20
• Кескіш блокты бұрған кезде калибр
1-3мм ге орын ауыстыру керек.
• Бұл дұрыс баптауды қамтамасыз
етеді, пышақ дəл сол биіктікте тұрады
немесе бөлшектер шығатын үстелден
сəл жоғары.
• Пышақты екі жақ шетінен де реттеген
жөн.
Сур. 21
• Пышақты нақты қою үшін түзететін
бұрандалар (D) қолданған жөн.
• Пышақты тартуды екі сыртқы
бұрандамаларды тартудан бастаған
жөн, одан соң қалған бұрандамаларды
тартып тастаған жөн.
• Көрсетілген бұрандамаларды тартқан
кезде сомын кілтін ұзартып кілтпен
ұрудың қажеттілігі жоқ.
• Операцияны екінші пышақ үшін
қайталау керек.
• Кескіш блоктың қоршау орнына орнату
керек.
6.3 Айналдыру үшін қоршауды
реттеу
• Айналдыру үшін қоршауды (A) 90°
тан 45° қа дейінгі ауқымда реттеуге
болады.
Сур. 23
• Бұрыштың көмегімен айналдыру үшін
қоршау үстелге 90° бұрышта тұрғанын
анықтау керек.
• 90° тіректі бұранда (D) көмегімен рет-
теу керек.
• 45° тіректі бұранда (F) көмегімен рет-
теу керек.
• Шкаланы дұрыс есептеу үшін индика-
тор (B) қою керек.
7. Техникалық қызмет көрсету
жəне қарау
Назар аударыңыз!
Техникалық қызмет көрсету
мен реттеу жұмыстарын
бастамас бұрын құрылғының
электр желісінен ажырап
тұрғанына көз жеткізу керек!
• Станокты жүйелі түрде тазалап тұрған
жөн.
• Шаң жəне қоқысты жою жүйесінің
қалыпты жұмыс істеуін күнделікті
тексеріп тұрған жөн.
• Ақауы бар сақтандырғыш
құрылғыларды дереу ауыстырған жөн.
• Кез келген жұмысты бастар алдында
штифттерді
кері лақтыру, алдын алу
жұмыстарын тексерген жөн (олар
төменге өз салмақтарымен құлауы
керек)

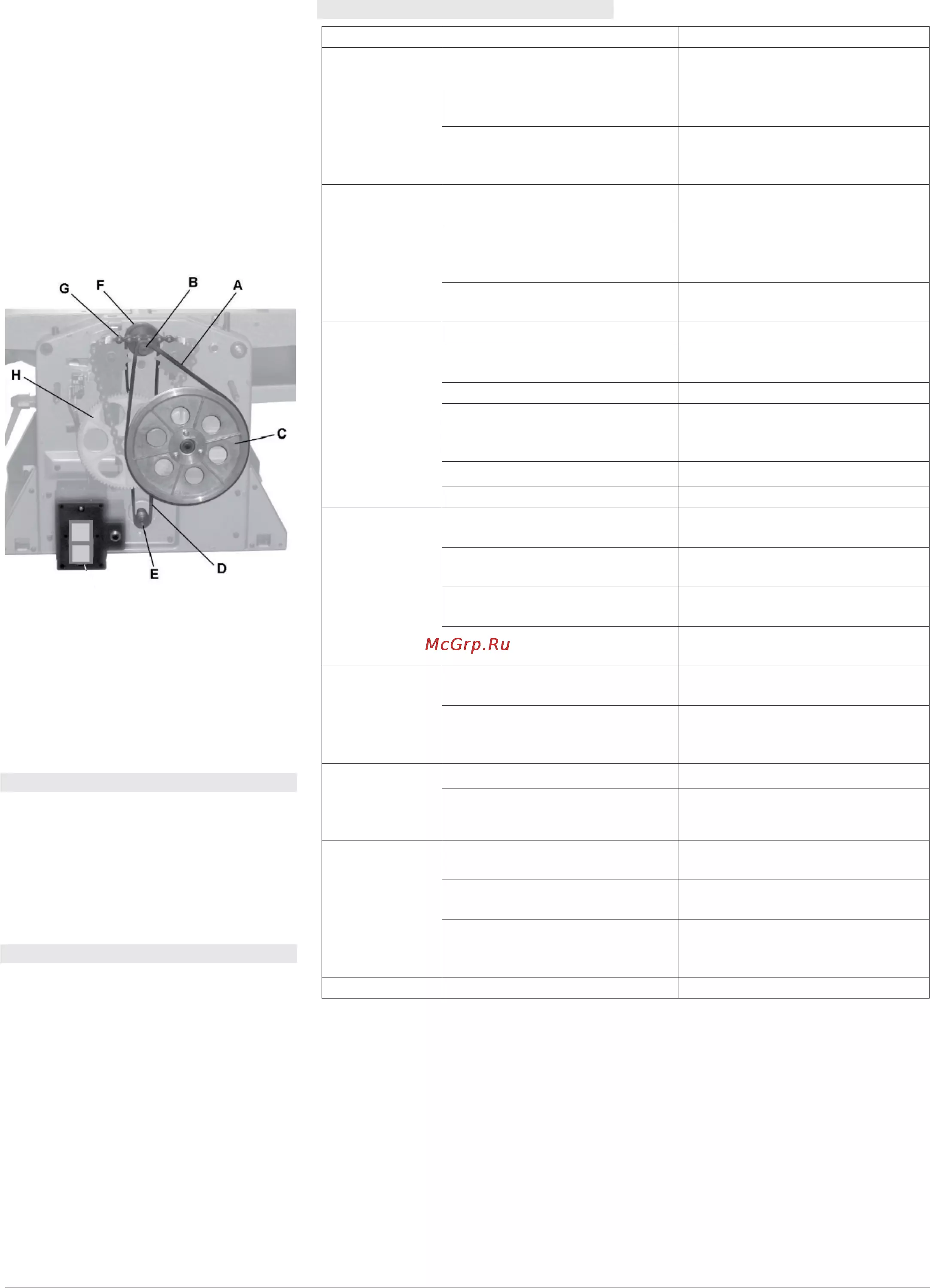

• Қозғалтқыш қылшақтарын ауыстыру:
• Қорек кабелінің ашасын розеткадан
ажыратқан жөн.
• 50 Сағат жұмыстан кейін қозғалтқыш
қылшақтарын қараған жөн.
Сур. 24
