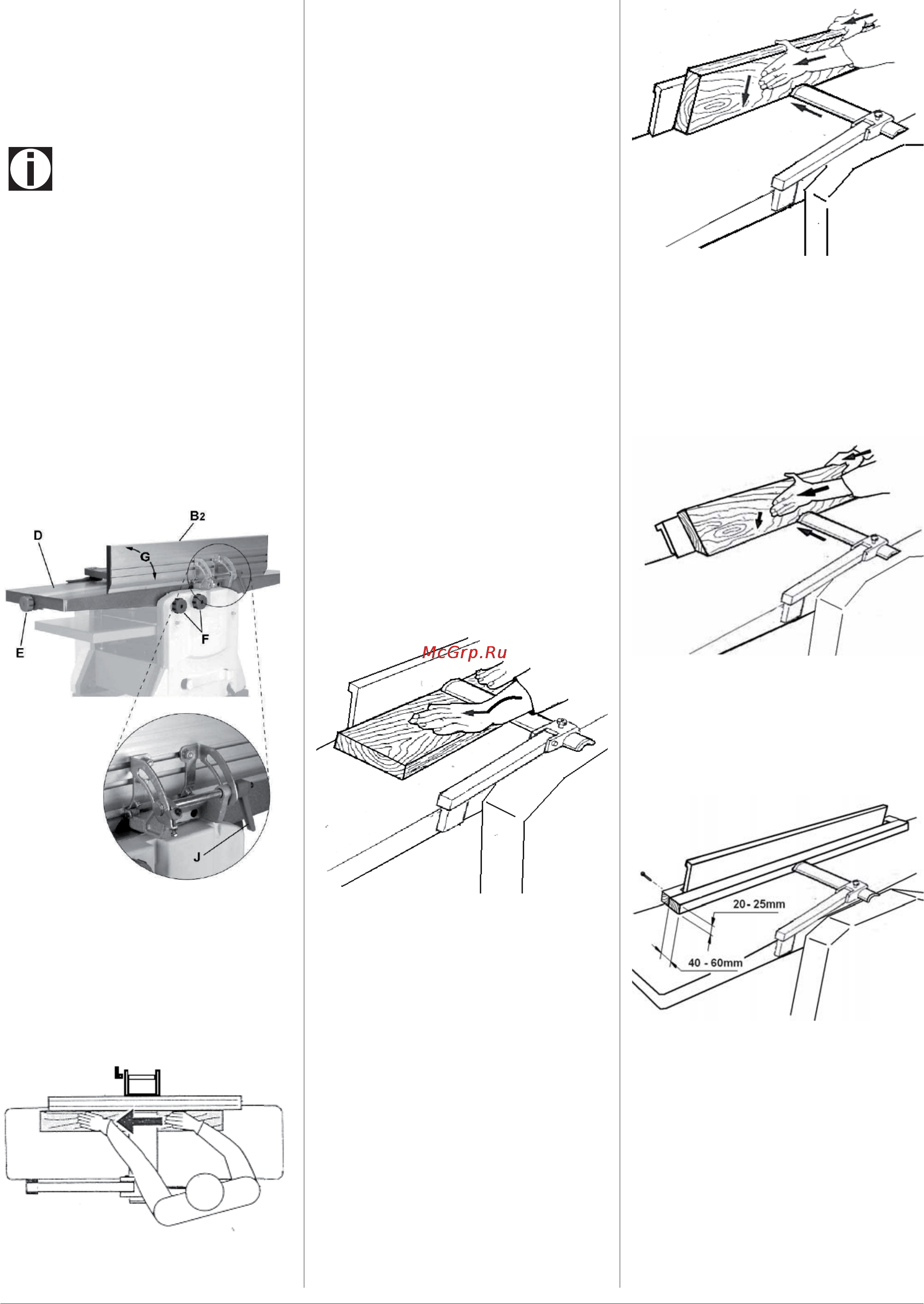

7Русский Фуговально-рейсмусовый станок с подставкой JPT-10B

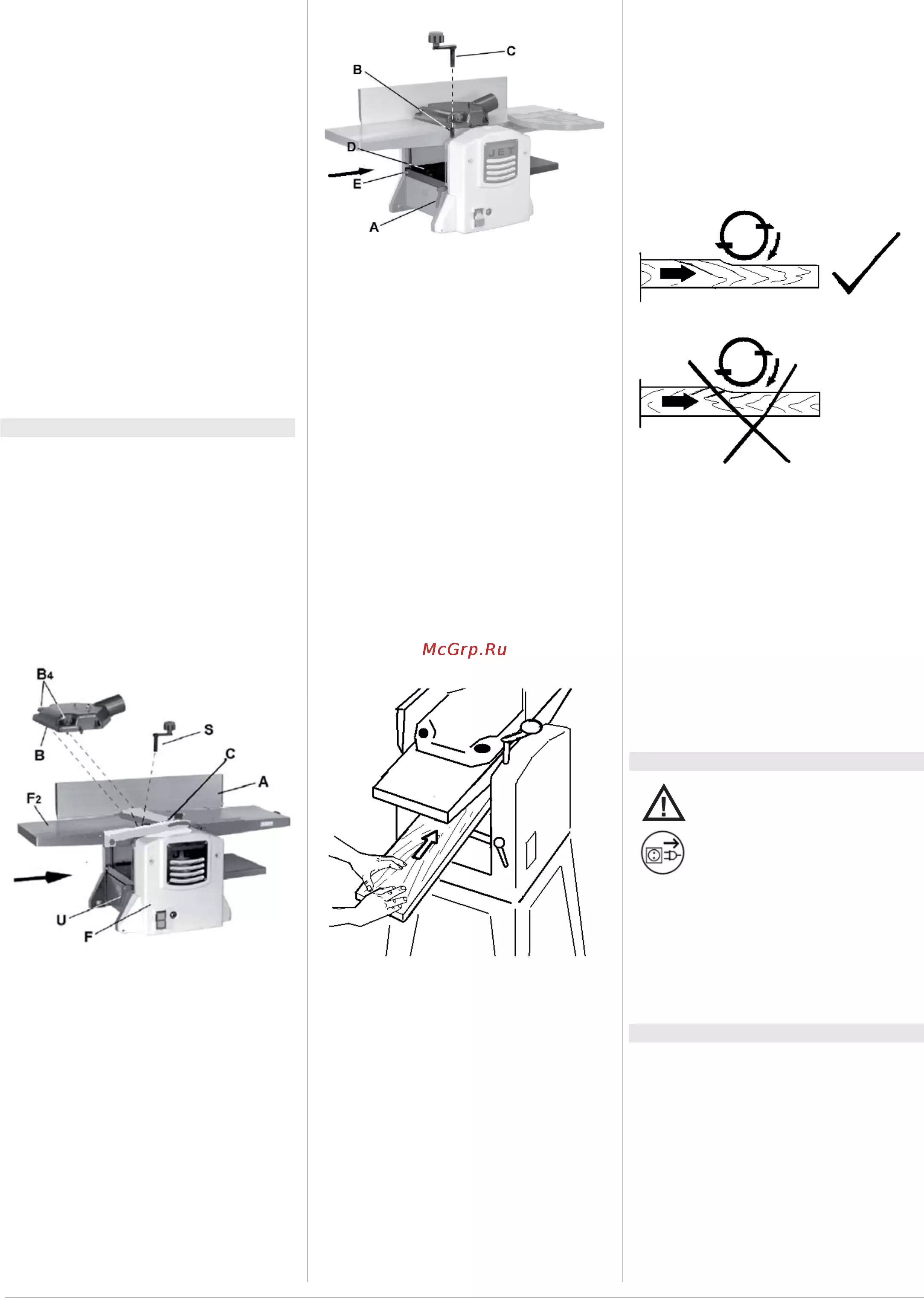

• Шаг 8 является опциональным:
• Дальше закрепить лоток для сбора
пыли и отходов, установив на место
шестигранную гайку (B1) и плоскую
шайбу (B2) снизу стола подачи дета-
лей (F1).
• Снять рукоятку (S).
Важно
• Лоток для сбора пыли и отходов
должен быть надлежащим образом
установлен в обеих настройках: для
фугования-строгания и строгания в
размер.
• Если вследствие неправильной уста-
новки не срабатывает микровыключа-
тель, станок не запустится.
Регулировки:
• Ослабить зажимные ручки (F) для
регулировки стола подачи деталей.
• Отрегулировать глубину резания с по-
мощью ручки (E).
• Снова затянуть зажимные ручки.
Рис. 9
• Ослабить зажимную ручку (J) для
регулировки ограждения. Затянуть за-
жимную ручку.
Правильное рабочее положение:
• Следует располагаться сбоку от стола
подачи деталей (Рис. 10).
Рис. 10
Обращение с деталями:
• Обрабатываемую деталь следует
подавать прямо вдоль стола подачи
деталей, направляя деталь ладонями
с прижатыми друг к другу пальцами.
• Запрещается помещать руки под
ограждение режущего блока.
• Следует всегда держать руки на
безопасном расстоянии от режущего
блока.
• Не следует тащить обрабатываемую
деталь над незащищенной частью
режущего блока.
• Деталь следует всегда
строгать на всю
ее длину.
• При работе с деталями длиннее
столов подачи следует использовать
опоры с роликами или удлинительные
столы.
Строгание лицевой стороны
детали толщиной до 75 мм:
• Прижать обрабатываемую деталь к
ограждению для фугования.
• Отрегулировать ограждение режуще-
го блока на высоту обрабатываемой
детали.
• При направлении обрабатываемой
детали руки скользят над ограждени-
ем режущего блока (Рис. 11).
Рис. 11
Строгание боковой кромки
обрабатываемой детали
(фугование) или строгание
обрабатываемой детали
толщиной более 75 мм:
• Прижать обрабатываемую деталь к
ограждению для фугования.
• Настроить ограждение режущего бло-
ка на ширину обрабатываемой детали
(Рис. 12).
Рис. 12
Снятие фасок обрабатываемой
детали:
• Прижать обрабатываемую деталь к
ограждению для фугования.
• Настроить ограждение режущего бло-
ка на ширину обрабатываемой детали
(Рис. 13).
Рис. 13
Строгание узких деталей:
• Закрепить вспомогательное огражде-
ние, чтобы обеспечить безопасное на-
правление узких деталей (см. Рис. 14).
Рис. 14
Замечания по работе:
• Столы станка точно выставлены на
заводе-изготовителе.
• Их можно нагружать только когда бло-
кирующие положение столов подачи
деталей затянуты.
• Следует всегда использовать остро
заточенные ножи!
• Следует проверять обрабатываемые
детали на предмет наличия посто-
ронних предметов (гвоздей, винтов) и
