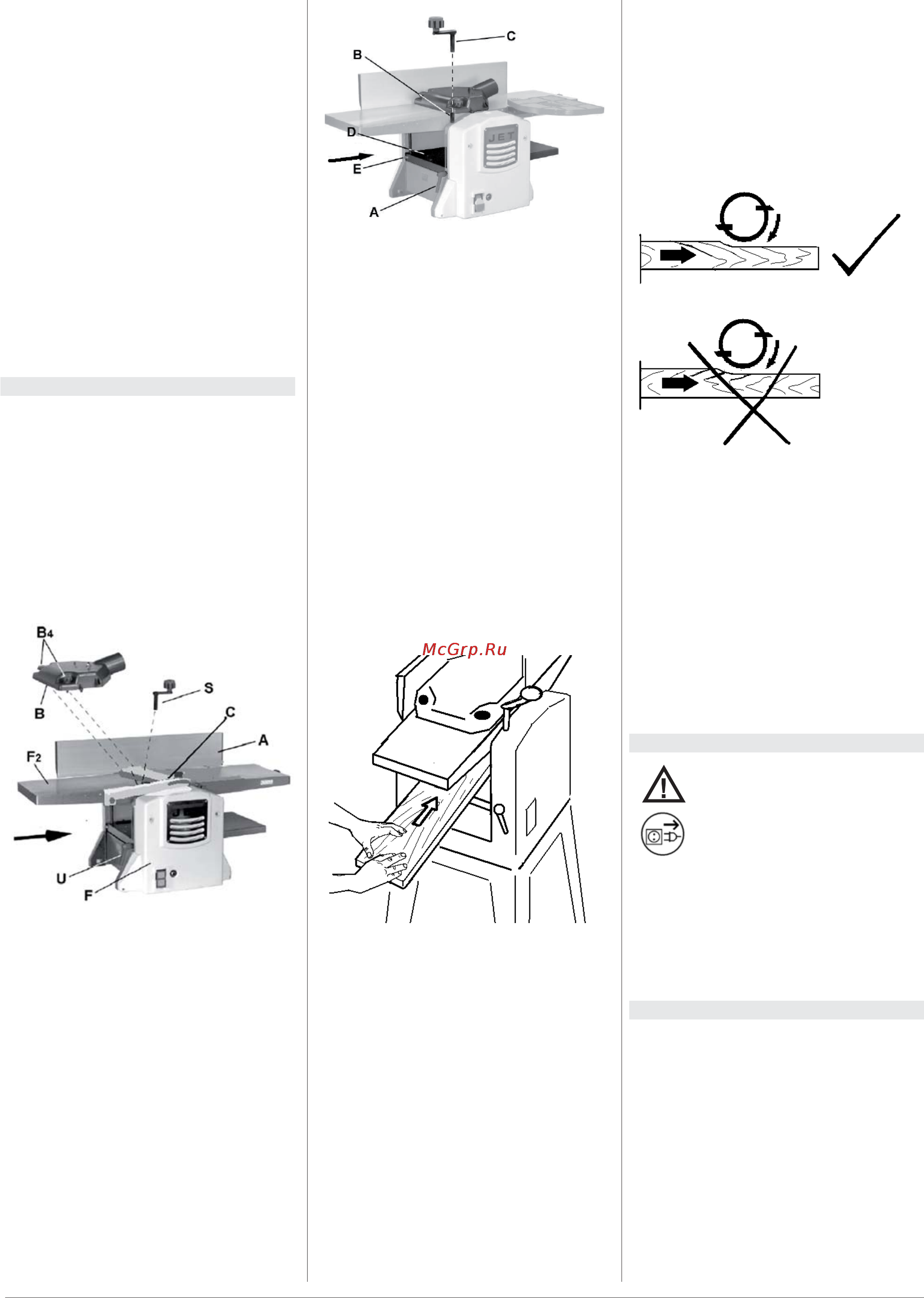

Jet JPT-10B (707410M) [17/44] Стругання у розмір
17 Фуговально-рейсмусовий верстат з підставкою JPT-10BУкраїнська 17
гвинтів) та твердих сучків, що випада-
ють.
• Слід попереду подавати більш товстий
кінець оброблюваної деталі порожни-
стою стороною донизу.
• Якщо можливо, стругати слід вздовж
направлення волокон деревини.
• Ви отримаєте більш високу якість
поверхні, якщо стругати за декілька
проходів з меншим зрізом стружки.
• Якщо зразу не планується виконувати
наступне стругання
, слід вимикати
верстат. Слід закривати ріжучий блок
огорожею ріжучого блоку.
• Стругання та фугування коротких
деталей може виконуватися тільки за
допомогою спеціально виготовлених
дерев`яних штовхачів та шаблонів.
5.2 Стругання у розмір
• Перед виконанням регулювань слід
від`єднати верстат від джерела елек-
троживлення.
• Невиконання цієї умови може призве-
сти до значної травми.
• Якщо верстат налаштований в да-
ний момент на операцію стругання-
фугування, слід зняти лоток для вида-
лення пилу та відходів (В, Рис. 15).
• Див. вище розділ «Налаштування
блоку стругання-фугування
».
Рис. 15
• Здвинути огорожу ріжучого блоку
(С) у бік від огорожі (А), при цьому
відкриється ріжучий блок.
• Ножі ріжучого блоку дуже гострі. При
роботі поруч з ними слід проявляти
особливу увагу.
• Невиконання цієї умови може призве-
сти до значної травми.
• Зорієнтувати лоток для збирання пилу
та відходів (В) так,
як показано на
рисунку. Встановити на столі виходу
деталей (F2) та закріпити затискними
ручками блокування положення (В4).
Регулювання
Рис. 16
• Для регулювання стругання у розмір
слід послабити ручку блокування по-
ложення столу (А)
• Повертати колінчасту рукоятку (С) за
годинниковою стрілкою, аби підняти
стіл (D), проти годинникової стрілки –
аби опустити.
• Шкала (Е) показує обрану товщину.
• Затягнути ручку блокування положен-
ня столу.
Правильне робоче положення:
• Для подачі деталі у верстат слід розта-
шовуватися збоку від столу подавання
деталей.
Поводження з деталями:
• Відрегулювати стіл верстата на товщи-
ну оброблюваної деталі.
Рис. 17
• Повільно та прямо подати деталь у
рейсмусову приставку.
• Потім вона буде автоматично проходи-
ти через рейсмусову приставку.
• Подавати деталь прямо крізь рейсму-
сову приставку.
• Аби вилучити деталь із верстата, слід
стати збоку зі сторони виходу.
• Довгі деталі слід розташовувати на
підпори з роликами.
Зауваження по роботі:
• Слід завжди використовувати гостро
заточені ножі!
• Спереду слід подавати більш товстий
кінець оброблюваної деталі порожни-
стою стороною донизу.
• Максимальна глибина різання 2 мм.
• Якщо деталь застрягає, слід опу-
стити стіл приблизно на 1/2 оберту
колінчастої рукоятки.
• Якщо можливо, стругати слід вздовж
направлення волокон деревини (Рис.
18).
Рис. 18
• Ви отримаєте більш високу якість
поверхні, якщо стругати за декілька
проходів з меншим зрізом стружки.
• Якщо зразу не планується виконувати
наступне стругання, слід вимикати
верстат.
• Неможна оброблювати деталі менше
160 мм.
• Одночасно слід оброблювати мак-
симум 2 деталі. Подавати з обох
зовнішніх боків.
6. Налаштування та регулювання
Увага!
Налаштування та регулю-
вання можуть виконуватися
тільки при вилученій із розет-
ки вилки кабелю живлення!
• Ножі верстата дуже гострі! При роботі
з ними слід проявляти обережність.
Існує ризик отримання травми
внаслідок порізів.
• Невиконання цієї умови може призве-
сти до значної травми.
6.1 Зняття ножів
• Відключити верстат від джерела жив-
лення.
• Під час заміни ножів слід одягати
відповідні рукавиці.
• Здвинути огорожі ріжучого блоку
(С) у бік від огорожі (А),при цьому
відкриється ріжучий блок.
• Послабити болти з шестигранними
голівками (А) запірної планки ножа, по-
вертаючи їх за годинниковою стрілкою
за видом з боку стола подавання
деталей (К).
• Одягніть рукавиці!
