4 РусскийФуговально-рейсмусовый станок с подставкой JPT-10B
должен иметь минимальную длину
160 мм.
• Запрещается строгать под размер
более двух деталей одновременно.
• Для строгания материала, поверхно-
сти которого не параллельны, следует
использовать подходящее подающее
приспособление (следует подготовить
подающие шаблоны).
• Запрещается становиться на станок.
• Подключение и ремонт электрической
части станка должны выполняться
только квалифицированным электри-
ком.
• Следует немедленно
заменять по-
врежденный или изношенный кабель
питания.
Внимание!
Все регулировки и техниче-
ское обслуживание можно
выполнять только на станке,
отсоединенном от источника
питания.
Остающиеся опасности
• Даже при использовании настоящего
станка в соответствии с правилами
могут существовать остающиеся опас-
ности.
• Прикосновение к режущему блоку
в зоне обработки может привести к
травме.
• Для обеспечения эффективной за-
щиты ограждение режущего блока
должно всегда настраиваться на кон-
кретную обрабатываемую деталь.
• Существует риск отбрасывания назад.
Обрабатываемая деталь захватывает-
ся
вращающимся режущим блоком и
отбрасывается назад к оператору.
• Существует опасность затягивания/за-
хвата механизмом подачи с приводом.
• Существует опасность сдавливания
выходящей обрабатываемой деталью.
• Выбрасываемые части обрабатывае-
мой детали могут привести к травме.
• Опилки и шум могут представлять
опасность для здоровья.
• Следует использовать средства
индивидуальной защиты, такие как за-
щитные очки и средства защиты ушей.
Следует использовать подходящую
систему удаления пыли.
• Использование неправильного
электропитания или поврежденного
кабеля электропитания может приве-
сти к травмам, вызываемым электри-
чеством.

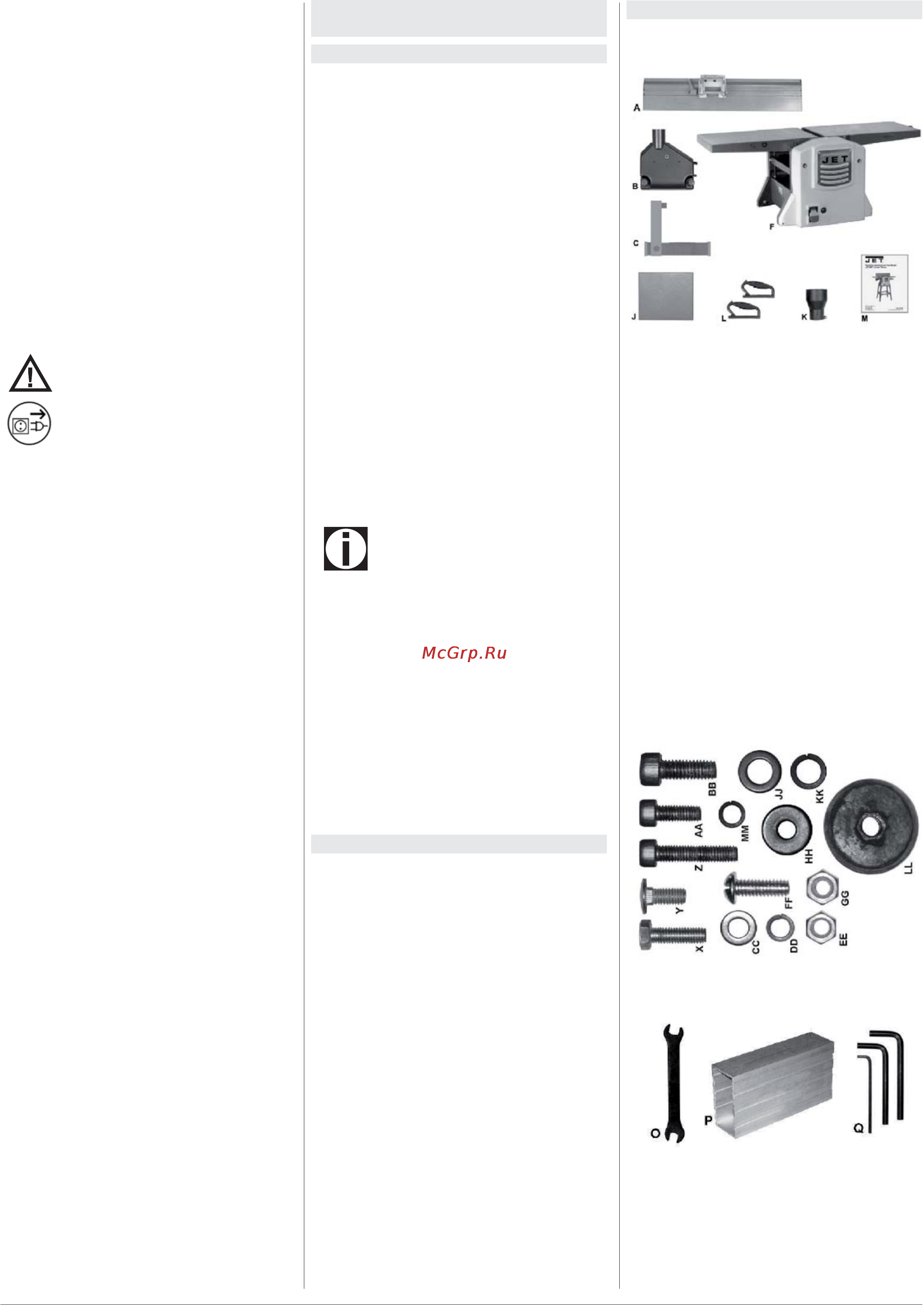

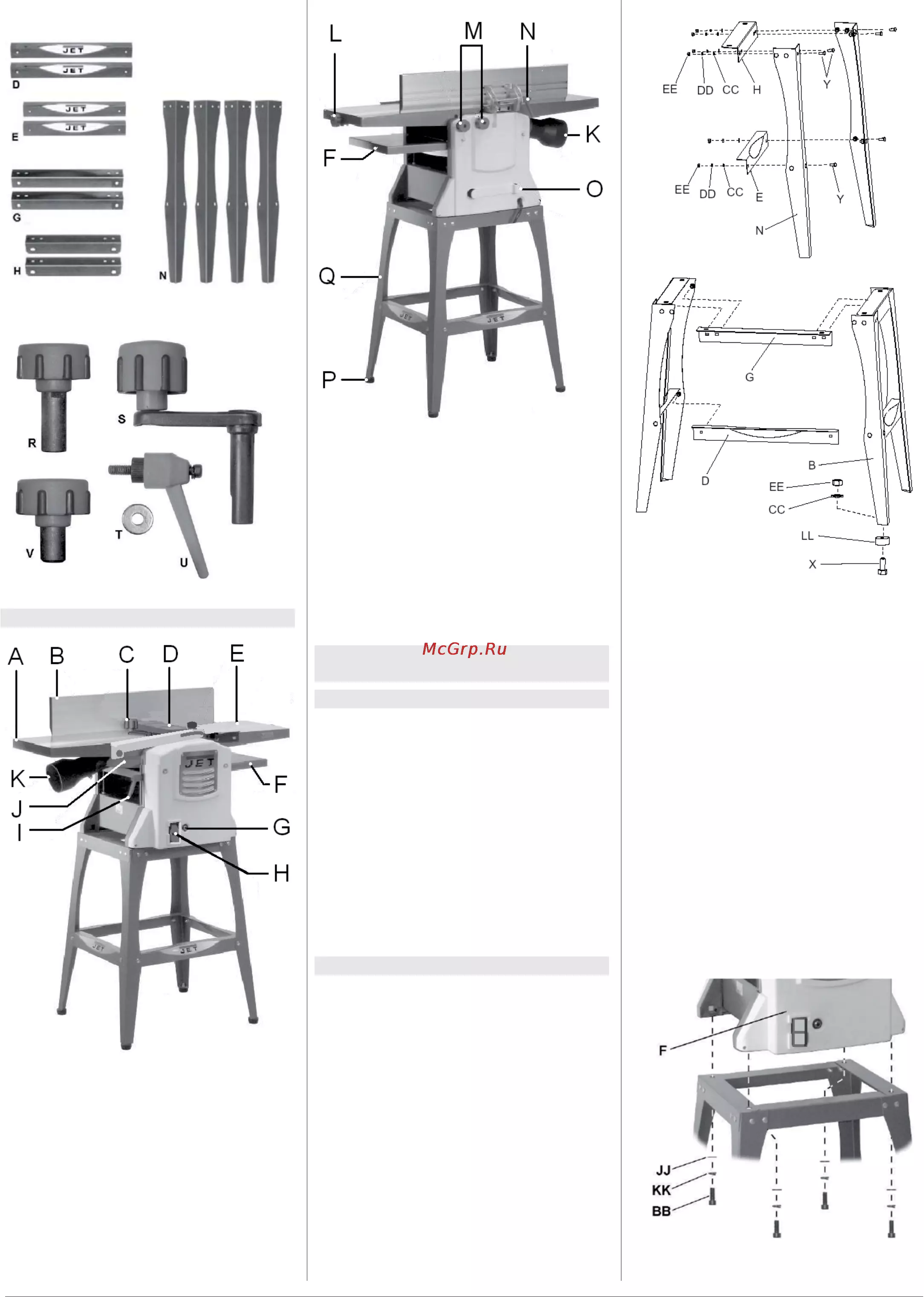

3.3 Состав поставки
Основной состав поставки:
Фуговально-строгальный блок (F)
Ограждение для фугования (A)
Ограждение режущего блока (C)
Удлинение для выхода деталей (J)
Лоток для сбора пыли и отходов (B)
Переходник под шланг 57/100 мм (K)
2 толкателя (L)
Коленчатый рычаг регулировки толщи-
ны строгания (S)
Калибр регулировки ножей (P)
Опорные ножки станка (D, E, G, H, N)
4 резиновые подставки (LL)
Руководство по эксплуатации и пере-
чень запасных частей (M)
Крепеж
Ручки и рукоятки
(R, S, T, U, V)
Руководство по эксплуатации и пере-
чень запасных частей (M)
Крепеж
Прилагаемый крепеж
Прилагаемый инструмент
3. Технические характеристики
станка
3.1 Технические данные
Строгание
Ширина фугования макс. 254 мм
Длина стола 945 мм
Высота над полом 998 мм
Размер ограждения 630х120 мм
Наклон ограждения 0–45°
Глубина резания макс. 3 мм
Строгание в размер
Ширина строгания в размер макс. 254 мм
Высота строгания в размер 5–120 мм
Длина стола строгания в размер 305 мм
Мин. длина обрабат. детали 160 мм
Скорость подачи 6 м/мин
Глубина резания макс. 2 мм
Количество ножей 2
Обороты без нагрузки no 9 000 об/мин
Резов в минуту 18 000
Длина ножа 260 мм
Толщина ножа 1,5 мм
Диаметр порта удаления пыли 57 и 100 мм
Габариты (ДхШхВ) 980х470х
1120 мм
Вес нетто 34 кг
Электропитание 1~230 В
защитное заземление PE, 50–60 Гц
Мощность двигателя 1500 Вт
Опорный ток 6,5 А
Кабель электропитания H05W-F 3G1мм²
Плавкий предохранитель 16 А
Класс изоляции I
Примечание
• Спецификация данной инструкции
является общей информацией.
• Производитель оставляет за собой
право вносить изменения в конструк-
цию станков, что может привести к
изменению технических характеристик
оборудования, его стандартной ком-
плектации, дополнительных принад-
лежностей и внешнего вида.
• Настройка, регулировка, наладка и
техническое обслуживание оборудова-
ния осуществляются покупателем.
3.2 Звуковая эмиссия
(Допуск проверки 4 дБ).
Обрабатываемая деталь – клееная
фанера толщиной 16 мм:
Уровень акустической мощности (со-
гласно EN ISO 3746):
Холостой ход LwA 101,5 дБ(А)
Рабочий ход LwA 105,8 дБ(А)
Уровень акустического давления (со-
гласно EN ISO 11202):
Холостой ход LpA 88,7 дБ(А)
Рабочий ход LpA 96,4 дБ(А)
• Приведенные значения представляют
собой уровни излучения и их не обяза-
тельно рассматривать как безопасные
рабочие
уровни.
• Эта информация предназначена для
того, чтобы позволить пользователю
сделать более точную оценку опасно-
стей и возникающих рисков.
Содержание
