18Фуговально-рейсмусовий верстат з підставкою JPT-10B Українська18

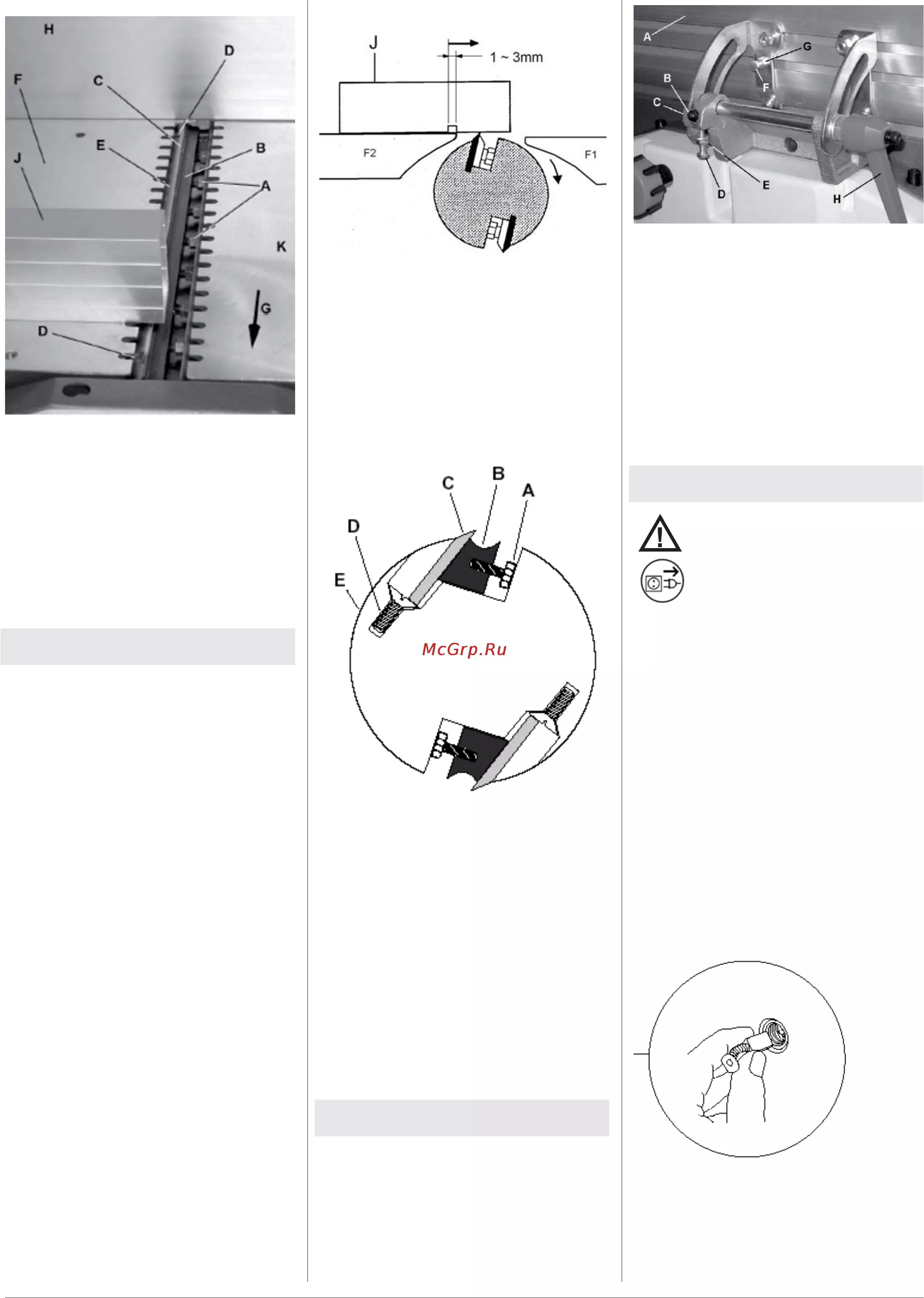

Рис. 19
• Спочатку вилучити з ріжучого блоку (Е)
ніж (С), потім запірну планку ножа (В).
• Очистити усі поверхні ріжучого блоку
та запірної планки ножа відповідним
розчинником (не слід використовувати
чистячи речовини, котрі можуть ви-
кликати корозію компонентів із легкого
металу).
6.2 Встановлення та
регулювання ножів
• Відключіть верстат від джерела жив-
лення.
• При зміні ножів слід одягати відповідні
рукавиці.
• Слід використовувати тільки підходящі
ножі, що відповідають технічній
специфікації та EN 847 1.
• Не підходящі, неправильно
встановлені, тупі, тріснуті або зігнуті
ножі можуть вийти із гнізд або істотно
збільшити ризик відкидання деталі
назад
• Слід завжди замінювати обидва ножі.
•
Запірні планки ножів збалансовані
між собою, і тому можуть мінятися
місцями.
• Ножі неможна заточувати знову!
• Слід використовувати тільки
оригінальні запчастини компанії Jet.
• Вставити запірну планку ножа в канав-
ку на ріжучому блоці.
• Повернути болти з чотиригранними
голівками так, аби туди увійшов ніж.
• Вставити гострий ніж та відрегулювати
його положення
за допомогою запірної
планки ножа, аби він не виступав за
кромку ріжучого блоку.
• Відрегулювати ножі за калібром регу-
лювання ножів (J), що спираються на
стіл виходу деталей (F2).
Рис. 20
• При повороті ріжучого блоку калібр по-
винен переміщуватися на 1-3 мм.
• Це забезпечує коректне налаштуван-
ня, ніж знаходиться на тій самій висоті
або трохи вище столу виходу деталей.
• Ніж слід відрегулювати з обох кінців.
Рис. 21
• Для точного виставлення ножа слід ви-
користовувати гвинти, що вирівнюють
(D).
• Затягнення ножа слід почати з затя-
гування двох зовнішніх болтів, потім
затягнути решту болтів.
• При затягуванні зазначених болтів не
слід нарощувати гайковий ключ та не
слід вдаряти по ключу.
• Повторити операції для другого ножа.
• Встановити на місце
огорожу ріжучого
блока.
6.3 Регулювання огорожі для
фугування
• Огорожу для фугування (А) можна
відрегулювати у діапазоні від 90° до
45°.
Рис. 23
• За допомогою куточка визначити, чи
знаходиться огорожа для фугування
під кутом 90° до столу.
• Відрегулювати упор 90° за допомогою
гвинта (D).
• Відрегулювати упор 45° за допомогою
гвинта (F).
• Виставити індикатор (В) для правиль-
ного зчитування шкали.

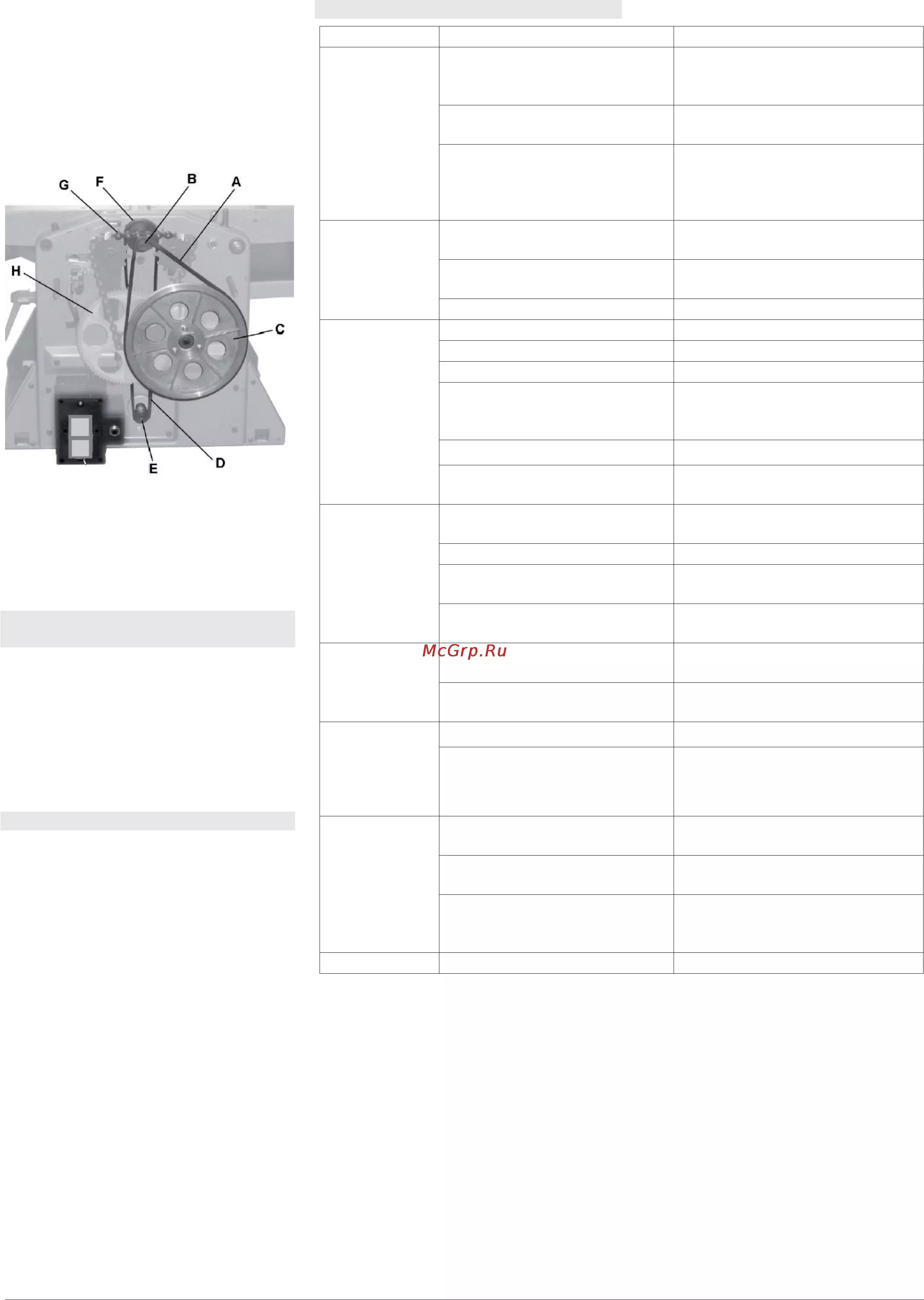

7. Технічне обслуговування та
огляд
Увага!
Усі налаштування та регулю-
вання слід виконувати тільки
при вилученій із розетки
вилки кабелю живлення!
• Слід регулярно чистити верстат.
• Щоденно перевіряти належне
функціонування системи видалення
пилу та відходів.
• Слід негайно замінювати дефектні
запобіжні пристрої.
• Перед початком будь-якої роботи слід
перевіряти рухомість штифтів, що
запобігають відкиданню назад (вони
повинні падати вниз під своєю влас-
ною вагою).
• Заміна щіток двигуна:
• Вилучити з розетки вилку кабелю
живлення!
• Оглядати щітки двигуна через кожні 50
годин роботи.
Рис. 24
• Якщо щітки зносилися до 5 мм, їх слід
замінити.
• (Артикул компанії Jet: JPT-10B-169…
необхідно 2 шт.)
