Jet JPT-10B (707410M) [24/44] Міндеттелген сүргілеу қалыңдығын қамтамасыз ететін үстел орналасуын бұғаттау тұтқасы
24Тіреуіші бар айналдыру-рейсмусты станок JPT-10B Қазақша24
• Жиналған тіректің үстіне фуговальді
сүргілеу блогын (F) орнатып, бөгеткіш
тығырықтары (KK) бар алты қырлы
кілт (BB) астына тереңдетілген
төрт бұрандамен жəне жалпақ
тығырықтармен (JJ) бекіту керек.
• Бұрандаларды 5 мм өлшемді алты
қырлы кілтпен тартып тастау қажет.
Фуговальді сүргілеу блогын
жинау
Сур. 5
Қоршау
• Бөлшектерді беру үстелінің (F3) артқы
жағына айналдыру үшін қоршауды (A)
алты қырлы кілт астына тереңдетілген
бұрандалар (Z) жəне бөгеткіш
тығырықтардың (MM) көмегімен бекіту
керек.
• Бұрандаларды 5 мм алты қырлы
кілтпен тартып тастау керек.
Орналасу қалпын бұғаттау
тұтқалары
• Айналдыру сүргілеу блогы жеткізілген
кезде бөлшектерді беру үстелінің
орналасуын белгілеу үшін орналасу-
ды бұғаттаудың екі тұтқасымен бірге
жинақ түрінде келеді.
• Бөлшектерді беретін үстел орналасу-
ын оқшаулау тұтқасын орнату керек
(V,R).
Ұзартқыш үстел
• Ұзартқыш үстелді (J) станоктың негізгі
үстелінің үстіне (F4)алты қырлы кілт
астына терңдетілген үш бұранданың
(AA) жəне жалпақ тығырықтар (HH)
көмегімен бекіту қажет.
• Бұрандаларды 5 мм алты қырлы
кілтпен тартып тастау керек.
Ұзартқыш үстелді реттеу
• Ұзартқыш үстел астындағы екі орнату
бұрандалары бөлшектер шетіндегі
«шектен тыс жүктемеден» кесуді ең
төменгі деңгейге келтіру үшін негізгі
үстелден болар болмас биігірек болуы
керек биіктік бойынша сыртқы жиектің
орналасуын реттеу үшін қолданылады.
• Үстелді көтеру үшін 4 мм өлшемді
алты қырлы кілттің көмегімен орнату
бұрандаларды сағат тілі бағытымен
бұру керек.
Міндеттелген сүргілеу
қалыңдығын қамтамасыз ететін
үстел орналасуын бұғаттау
тұтқасы
Сур. 6
• Жалпақ тығырық (Т) пен белгіленген
сүргілеу жуандығын (U) қамтамасыз
ететін үстел қалпын бұғаттайтын
тұтқаны бекіту.
Кескіш блокты қоршау
Сур. 7
• Кескіш блок қоршауын бөлшектер
шығатын үстелдің шетінен қоршау
орнату.
4.3 Электр қорегін қосу
• Қосылатын электр қорегі жəне кез
келген электр қорегінің қолданылатын
кабельдері қолданылатын нормаларға
сəйкес келуі керек.
• Электр қорегінің кернеуі станоктың
паспорттық тақтайшасындағы
мəліметтерге сай болуы керек.
• Электр қорегін қосу кернеу
секірістерінен қорғау үшін А ерігіш
сақтандырғышына қосылуы тиіс.
• Тек қана маркалы электр қорегін беру
кабельдерін қолданған жөн.
• Станоктың электрлі
бөлігінің қосу жəне
жөндеу жұмыстарын тек білікті маман
ғана жүргізуі керек.
4.4 Шаңды сору желілерін жалғау
• Қолдануды бастамас бұрын станокты
шаң сору құрылғысына қосқан жөн.
4.5 Іске қосу операциясы
• Сіз станокты қосу ON (қосу) OFF
сөндіру (сөнд.) тетіктерінің көмегімен
қосып сөндіре аласыз (Н, сур. 7).
• Станокқа шектен тыс жүктеме түскен
жағдайда қозғалтқыштың жүктемеден
қорғанысы іске қосылады.
• Шамамен суығаннан кейін бес минут
өткен соң жүктемеден қорғанысты сол
алғашқы қалпына түсіруге болады.
5. Станок жұмысы

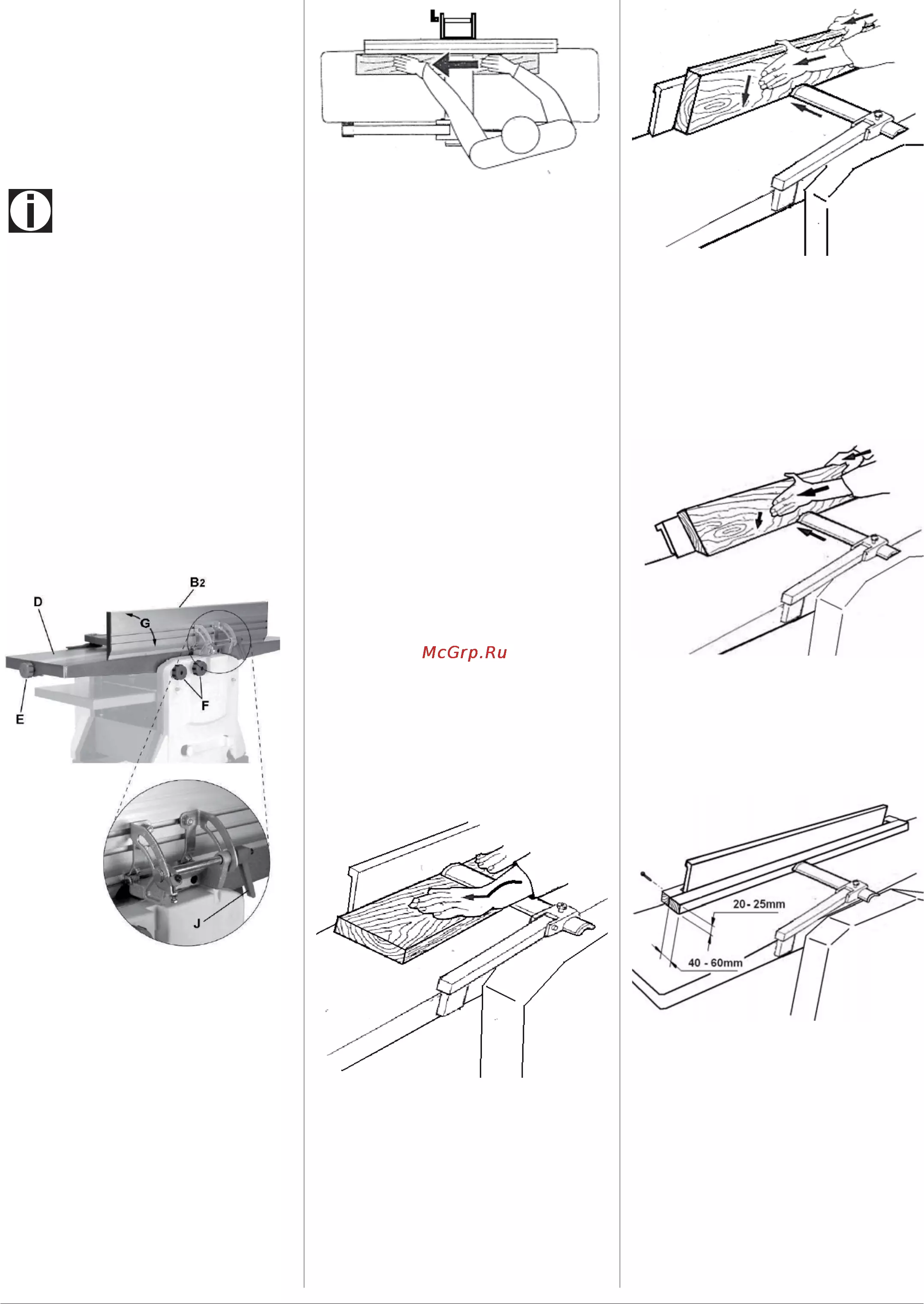

5.1 Айналдыру жəне сүргілеу
• Реттеу жұмыстарын бастамас бұрын
станокты электр қорек көздерінен ажы-
ратып тастаған жөн.
• Бұл шартты орындамау салмақты
қауіпке əкелуі мүмкін.
Сур. 8
• Орналасу оқшаулау тұтқасын (U)
босату керек.
• Үстел биіктігін реттеу тұтқасабын (S)
орнату қажет.
• Тұтқасапты (S) сағат тілі бағытына
қарсы бұрау жəне үстелді (F1)
толықтай астына түсіру керек.
• Шаң мен қоқыс жинау науасынан (B)
алты қырлы сомын (B1) мен жалпақ
тығырықты (B2) шешіп алу керек.
• Шаң мен қоқыс жинау науасын (B)
суретте көрсетілгендей етіп бағыттап,
ойық
үстіне қою керек.
• Шаң мен қоқыс жинау науасын (B) екі
орнату штифті мен орнату бұрандасы
үстелдегі (F1) орнату ойықтарымен
сəйкесетіндей етіп орналастыру қажет.
• Үстелді шаң мен қоқыс жинау науасы
(B) бөлшектерді беру үстелі (F1) мен
бөлшектерді шығару үстелінің (F2)
арасына берік орнағанша көтеру ке-
рек. Шектен тыс күш жұмсаудың қажеті
жоқ.
• Орналасу бұғаттау тұтқасын
(U) тарту
