13 Фуговально-рейсмусовий верстат з підставкою JPT-10BУкраїнська 13
• Забороняється становитися на вер-
стат.
• Підключення та ремонт електричної
частини верстата повинні виконувати-
ся тільки кваліфікованим електриком.
• Слід негайно замінювати пошкоджений
або зношений кабель живлення.
Увага!
Всі регулювання та технічне
обслуговування можна ви-
конувати тільки на верстаті,
що від`єднаний від джерела
живлення.
Небезпеки, що залишаються
• Навіть при використанні цього верста-
та у відповідності з правилами можуть
існувати небезпеки, що залишаються.
• Доторкання до ріжучого блоку у зоні
обробки може призвести до травми.
• Для забезпечення ефективного за-
хисту огорожа ріжучого блоку повинна
завжди налаштовуватися на конкретну
оброблювану деталь.
• Існує ризик відкидання назад. Оброб-
лювана деталь захоплюється
оберта-
ючим ріжучим блоком та відкидається
назад до оператора.
• Існує небезпека затягування/захоплен-
ня механізмом подачі з приводом.
• Існує небезпека стискання вихідною
оброблюваною деталлю.
• Викинуті частини оброблюваної деталі
можуть призвести до травми.
• Тирса та шум можуть становити небез-
пеку здоров`ю.
• Слід використовувати засоби
індивідуального захисту, такі, як
захисні окуляри та засоби захисту
вух. Слід використовувати відповідну
систему видалення пилу.
• Використання неправильного електро-
живлення або пошкодженого кабелю
електроживлення може призвести до
травм, викликаних електрикою.
3. Технічні характеристики
верстата
3.1 Технічні дані
Стругання
Ширина фугування макс. 254 мм
Довжина столу 945 мм
Висота над підлогою 998 мм
Розмір огорожі 630х120 мм
Нахил огорожі 0-45°
Глибина різання макс. 3 мм
Стругання у розмір
Ширина стругання у розмір 254 мм
Висота стругання у розмір 5-120 мм
Довжина столу стругання у розмір 305 мм
Мін. довжина оброблюваної деталі 160 мм
Швидкість подачі 6 м/хв.
Глибина різання макс. 2 мм
Кількість ножів 2
Оберти без навантаження по 9000 об/хв.
Розрізів за хвилину 18000
Довжина ножа 260 мм
Товщина ножа 1,5 мм
Перехідник під шланг 57/100 мм (К)
2 штовхачі (L)
Колінчастий важіль регулювання товщи-
ни стругання (S)
Калібр регулювання ножів (Р)
Підпорні ніжки верстата (D, E, G,H,N)
4 гумові підставки (LL)
Інструкція з експлуатації та перелік за-
пасних частин (М)
Кріплення
Ручки та рукоятки (R, S, T, U, V)
Інструкція з експлуатації та перелік за-
пасних частин (М)
Кріплення
Кріплення, що додається
Інструмент, що додається
Підпорні ніжки верстата, що
додаються
Діаметр порту видалення пилу 57 та 100 мм
Габарити (Д х Ш х В) 980х470х1120 мм
Вага нетто 34 кг
Електроживлення 1~230 В.
Захисне заземлення РЕ, 50-60 Гц
Потужність двигуна 1500 Вт
Підпорний струм 6,5 А
Кабель електроживлення Н05W-F 3G1 мм2
Плавкий запобіжник 16 А
Клас ізоляції I
Примітка
• Специфікація даної інструкції є загаль-
ною інформацією.
• Виробник залишає за собою право
вносити зміни в конструкцію верстатів,
що може призвести до змін технічних
характеристик обладнання, його
стандартної комплектації, додаткового
приладдя та зовнішнього вигляду.
• Налаштування, регулювання, нала-
годження і технічне обслуговування
обладнання здійснюється покупцем.
3.2 Випромінювання шуму
(Допуск перевірки дБ). Оброблювана
деталь – клеєна фанера товщиною 16
мм.
Рівень акустичної потужності (згідно EN
ISO 3746):
Холостий хід LwA 101,5 дБ (А)
Робочий хід LwA 105,8 дБ (А)
Рівень акустичного тиску (згідно EN ISO
11202):
Холостий хід LpA 88,7 дБ (А)
Робочий хід LpA 96,4 дБ (А)
• Наведені значення являють со-
бою рівні випромінювання та їх
необов`язково розглядати як безпечні
робочі рівні.
• Ця інформація наведена для того, аби
дозволити користувачу зробити більш
точну оцінку небезпек та виникаючих
ризиків.

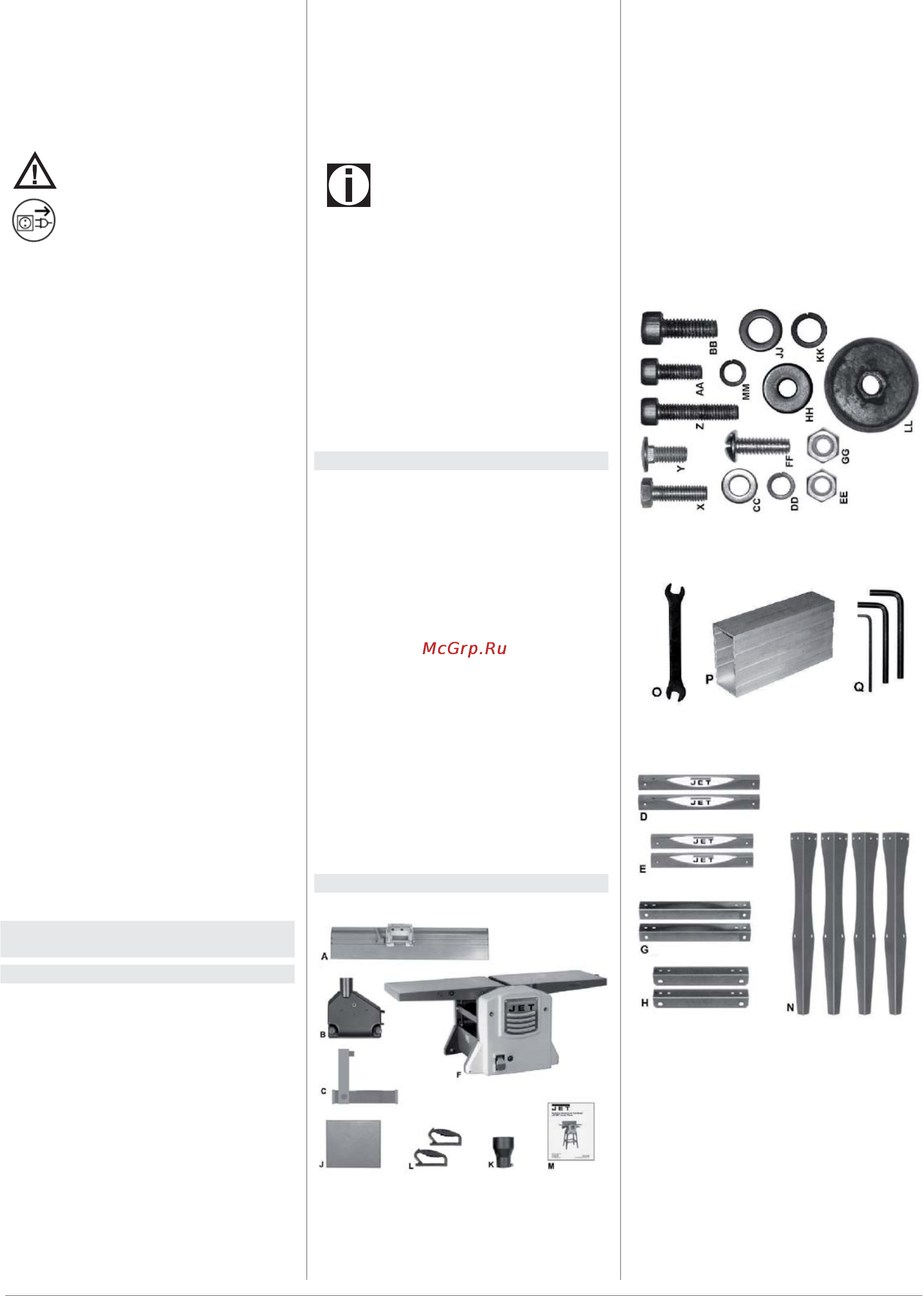

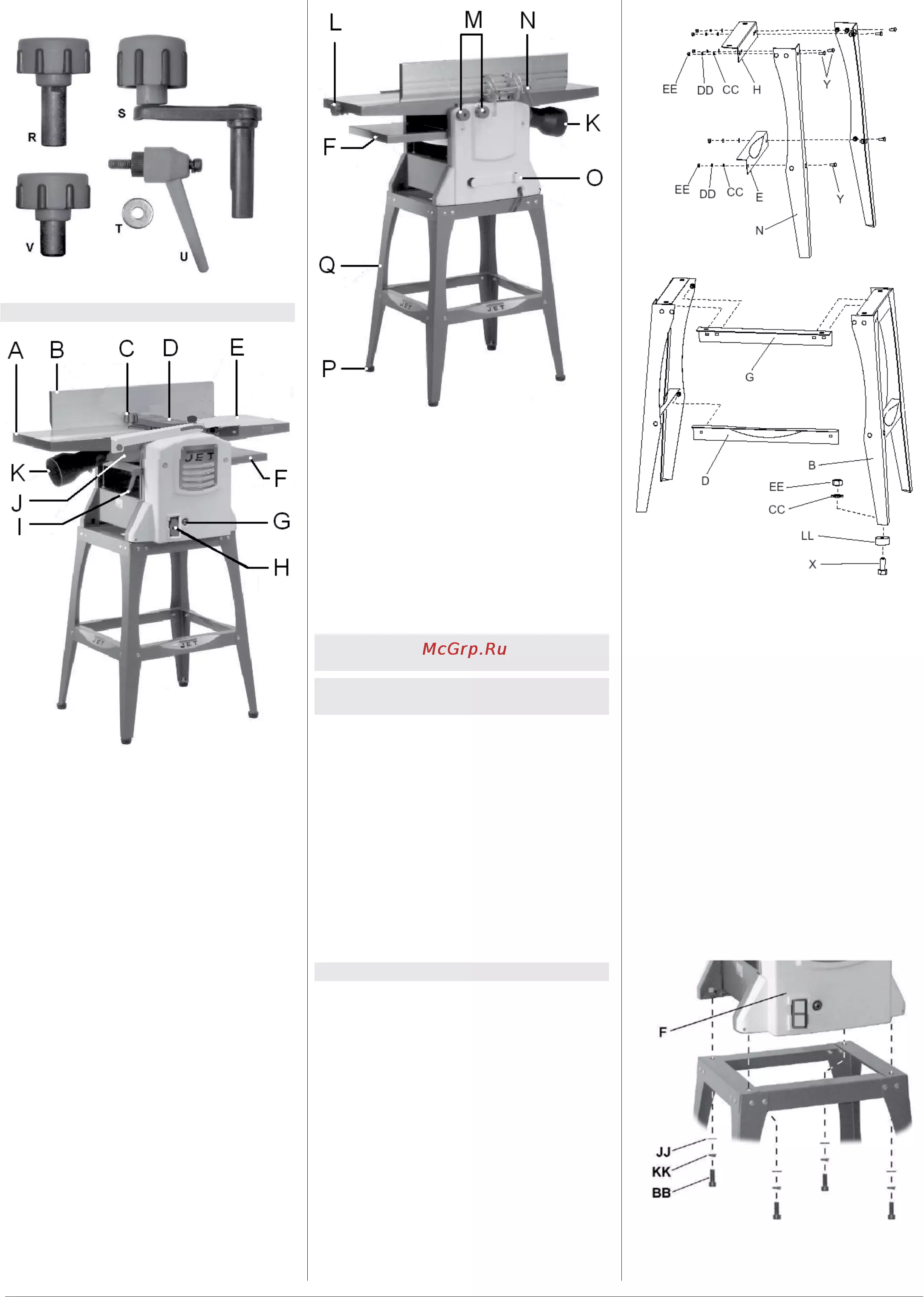

3.3 Склад постачання
Основний склад постачання:
Фугувально-стругальний блок (F)
Огорожа для фугування (А)
Огорожа ріжучого блока (С)
Подовження для виходу деталей (J)
Лоток для збирання пилу та відходів (В)
