5Русский Фуговально-рейсмусовый станок с подставкой JPT-10B
Прилагаемые опорные ножки
станка
Прилагаемые ручки и рукоятки

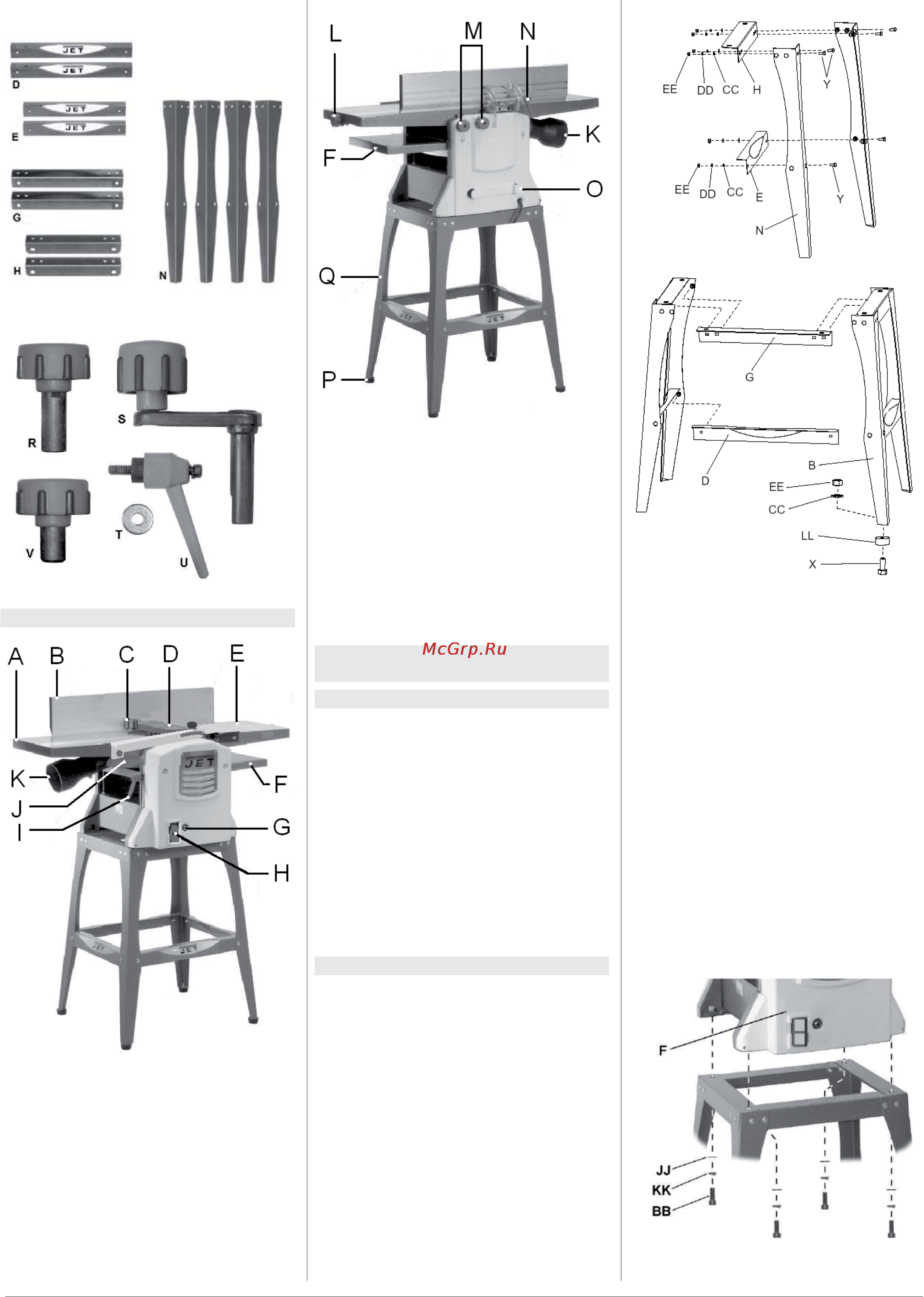

3.4 Описание станка

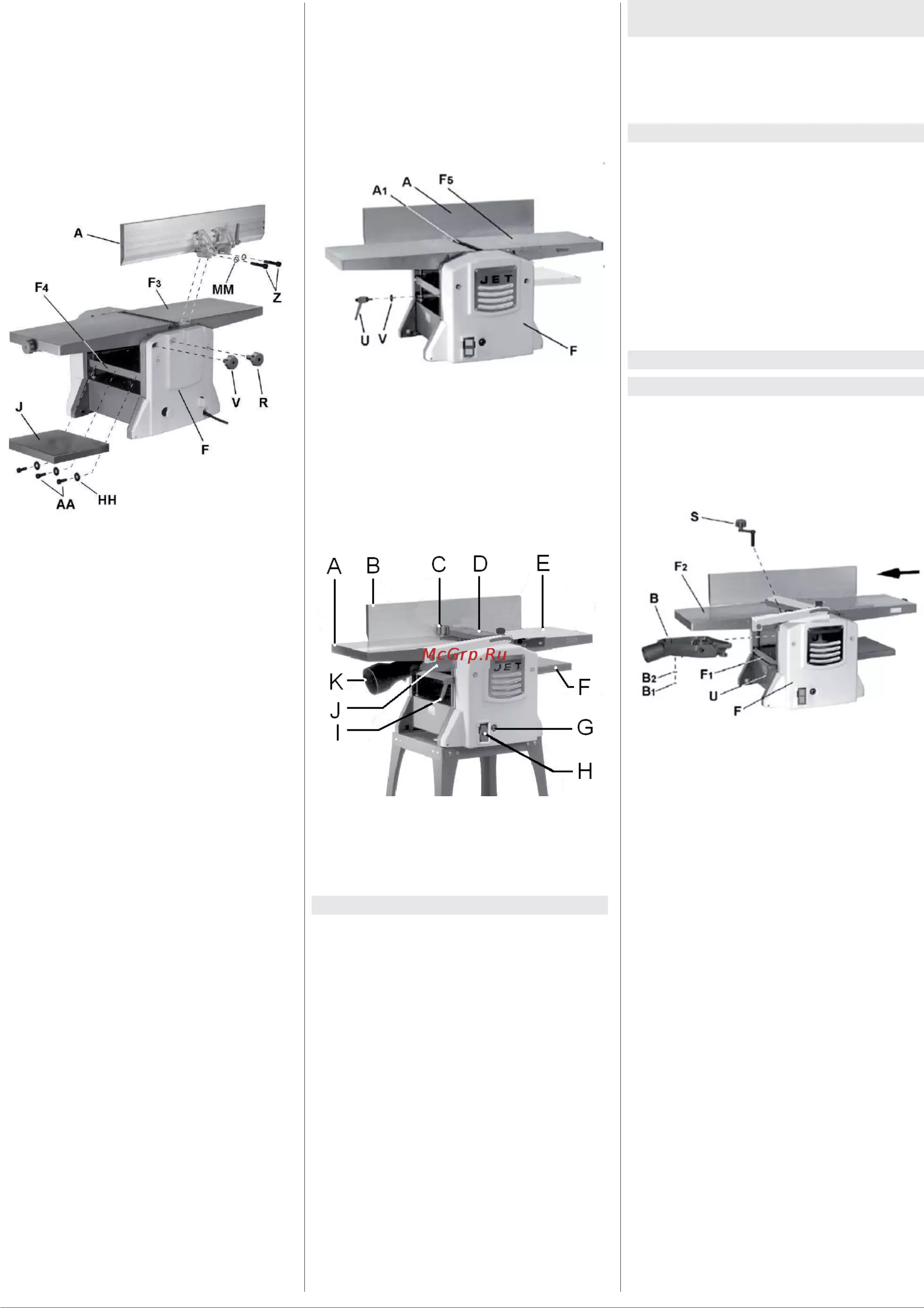

Рис. 1
A - Стол выхода деталей
B - Ограждение для фугования
C - Коленчатый рычаг регулировки тол-
щины строгания
D - Ограждение режущего блока
E - Стол подачи деталей
F - Удлинение для выхода деталей
G - Отключение по перегрузке
H - Выключатель
I - Ручка блокировки положения стола
J - Лоток для сбора пыли и отходов
K - Переходник под шланг
Рис. 2
L - Ручка регулировки положения стола
подачи деталей
M - Ручки блокировки положения стола
подачи деталей
N - Ручка регулировки наклона огражде-
ния для фугования
O - Крючки для хранения кабеля
электропитания
P - Резиновая подставка
Q - Опорная ножка
4. Транспортировка и ввод в
эксплуатацию
4.1 Транспортировка и установка
• Настоящий станок разработан для
работы в закрытых помещениях и
должен надежно устанавливаться на
твердом и горизонтальном полу.
• При необходимости станок может быть
закреплен на полу болтами.
• Кабель электропитания следует обма-
тывать вокруг крючков для хранения
(O, Рис. 2).
• В целях удобства упаковки станок со-
бран не полностью.
4.2 Сборка
При обнаружении при распаковке
повреждения при транспортировке,
следует немедленно известить своего
поставщика. Эксплуатация подобного
станка запрещается!
• Не следует утилизировать коробку
или упаковочный материал до тех
пор, пока станок не будет собран и не
будет удовлетворительно работать.
• Упаковку следует утилизировать
безопасным для окружающей среды
способом.
• Следует очистить все защищенные
от
ржавчины поверхности с помощью
мягкого растворителя.
Сборка опоры
Рис. 3
• Собрать ножки (N), верхние опоры (H)
и нижние опоры (E) с помощью болтов
с квадратным подголовком (Y), пло-
ских шайб (CC), стопорных шайб (DD)
и шестигранных гаек (EE).
• В это время гайки затягиваются только
от руки.
• Установить на ножки резиновые
подставки (LL) с помощью винтов с
углублением под шестигранный ключ
(X), плоских шайб (CC) и шестигран-
ных гаек
(EE).
• Установить опору на горизонтальную
поверхность и затянуть все шести-
гранные гайки.
Установка фуговально-
строгального блока на опору
Рис. 4
• Установить фуговально-строгальный
