15 Фуговально-рейсмусовий верстат з підставкою JPT-10BУкраїнська 15
блок (F) на зібрану підпору та закріпіть
4 гвинтами з поглибленням під ше-
стигранний ключ (ВВ) зі стопорними
шайбами (КК) та пласкими шайбами
(JJ). Затягніть гвинти шестигранним
ключем розміром 5 мм
Складання фугувально-
стругального блоку

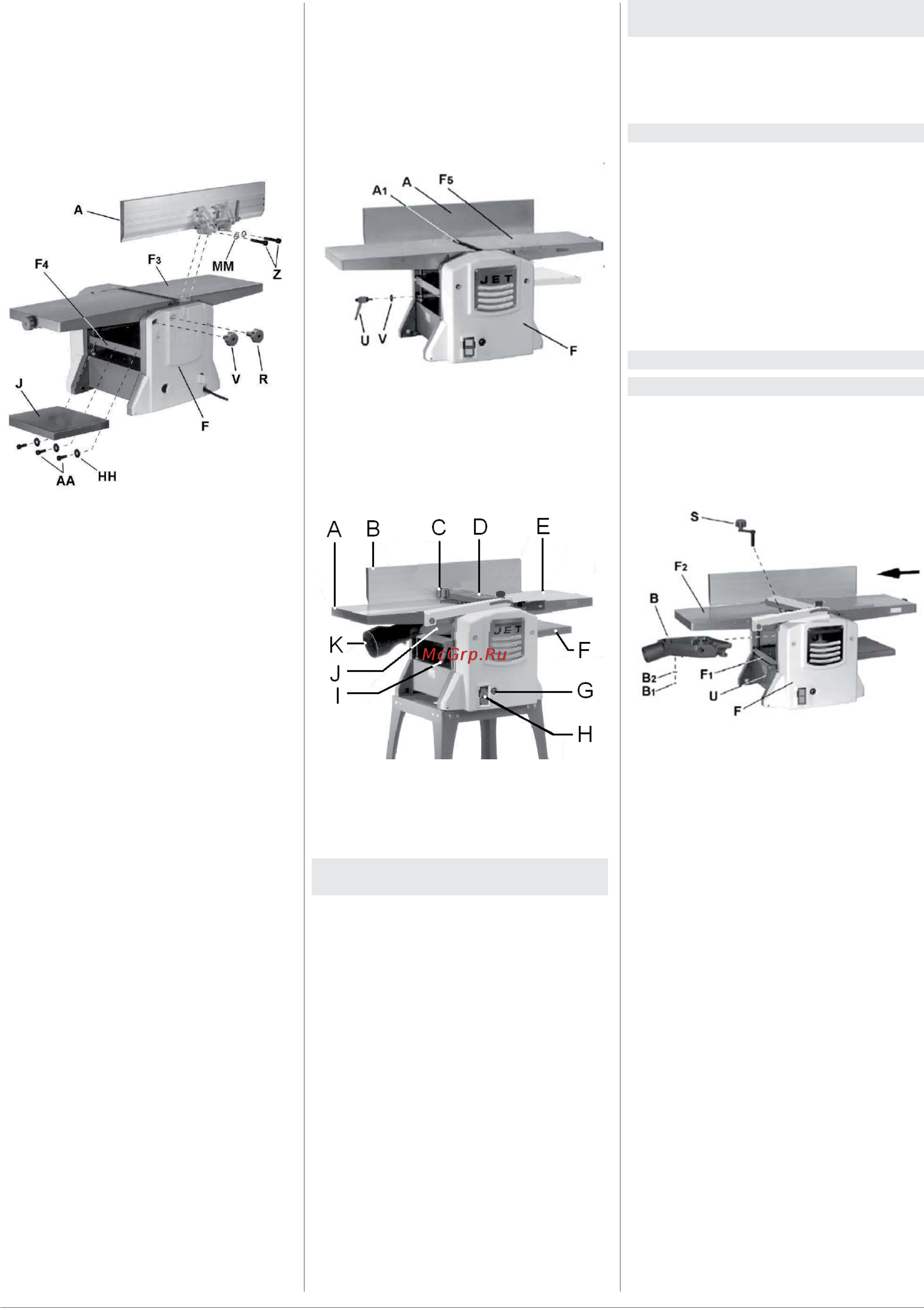

Рис. 5
Огорожа
• Закріпіть огорожу для фугування (А)
на задній бік столу подавання деталей
(F3) за допомогою гвинтів з погли-
бленням під шестигранний ключ (Z) та
стопорних шайб (ММ).
• Затягнути гвинти шестигранним клю-
чем розміром 5мм.
Ручки блокування положення
• Фугувально-стругальний блок при
постачанні комплектується двома
ручками блокування положення для
фіксації положення столу подавання
деталей.
• Встановіть ручки блокування положен-
ня столу подавання деталей (V, R).
Подовжувальний стіл
• Закріпіть подовжувальний стіл (J) за
допомогою трьох гвинтів з поглиблен-
ням під шестигранний ключ (АА) та
пласких шайб (НН).
• Затягніть гвинти шестигранним клю-
чем розміром 5 мм
Регулювання подовжувального
столу
• Два встановлюваних гвинти (J) під
подовжувальним столом використо-
вуються для регулювання положення
зовнішньої (виступаючої) кромки по
висоті, котра повинна бути незначно
вище основного столу (F4) щоб звести
до мінімуму різ із «завалом» на краю
деталей.
• Для підняття столу слід злегка по-
вернути встановлювальні гвинти за
годинниковою стрілкою за допомогою
шестигранного ключа розміром 4 мм,
який надається.
Ручка блокування положення
столу, що забезпечує задану
товщину стругання
Рис. 6
• Закріпіть ручку блокування положення
столу, що забезпечує задану товщину
стругання (U) та пласку шайбу (Т).
Огорожа ріжучого блоку
Рис. 7
• Встановіть огорожу ріжучого блоку (D)
збоку столу виходу деталей.
4.3 Підключення
електроживлення
• Електроживлення, що підключається,
та будь-які використовувані кабелі
електроживлення повинні відповідати
застосовним нормам.
• Напруга електроживлення повинна
відповідати інформації на паспортній
табличці.
• Підключення електроживлення повин-
но мати плавкий запобіжник на 16 А
для захисту від стрибків напруги.
• Слід використовувати тільки кабелі
електроживлення із маркуванням
Н05VV-F.
• Підключення та ремонт електричної
частини
верстата повинні виконувати-
ся тільки кваліфікованим електриком.
4.4 Під`єднання лінії видалення
пилу
• Перед початком експлуатації верстат
слід під`єднати до пристрою видален-
ня пилу.
4.5 Пускова операція
• Ви можете вмикати та зупиняти вер-
стат за допомогою кнопки ON (УВІМК)/
OFF(ВИМК) (Н, Рис. 7).
• У випадку перевантаження верстата
буде спрацьовувати захист двигуна від
перевантаження (G).
• Приблизно через 5 хвилин після охо-
лодження захист від перевантаження
можна скинути у початкове положення.
5. Робота верстата

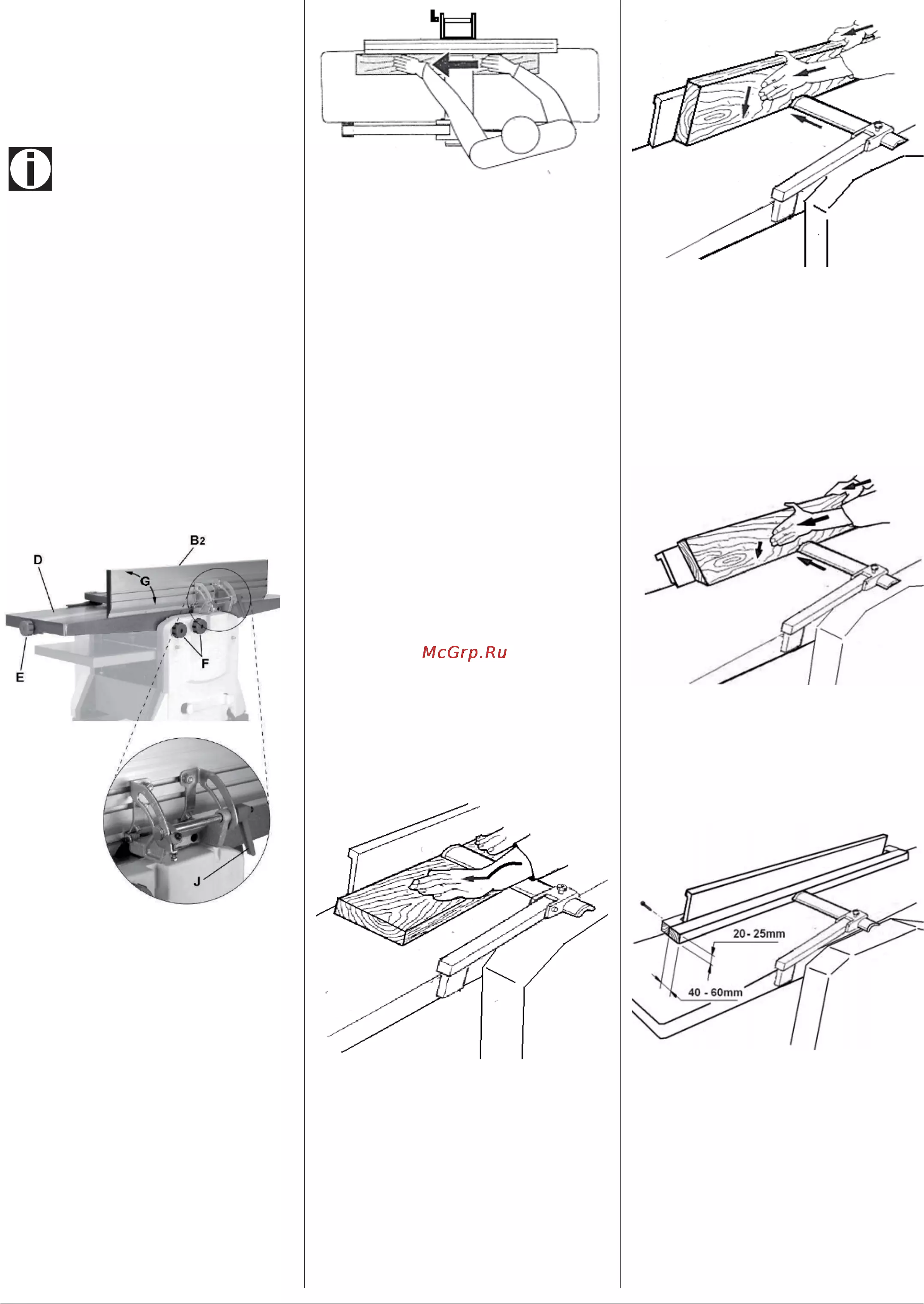

5.1 Фугування та стругання
• Перед виконанням регулювань слід
від`єднати верстат від джерела елек-
троживлення.
• Невиконання цієї умови може призве-
сти до значної травми.
Рис. 8
• Послабити ручку блокування положен-
ня (U).
• Встановити рукоятку регулювання
висоти столу (S).
• Повертати рукоятку (S) проти
годинникової стрілки та повністю
відпустити стіл (F1) униз.
• Зняти шестигранну гайку (В1) та пла-
ску шайбу (В2) з лотка для збирання
пилу та відходів (В).
• Зорієнтувати лоток для збирання пилу
та відходів (В) так, як
показано на
рисунку, та вставити у отвір.
• Розташувати верстат для збирання
пилу та відходів (В) таким чином, аби
два встановлюваних штифти та вста-
новлюваний гвинт збіглися з встанов-
люваними отворами в столі (F1).
• Піднімати стіл до тих пір, доки лоток
для збирання пилу та відходів (В) не
буде надійно закріплений між
столом
подавання деталей (F1) та столом
виходу деталей (F2). Не слід додавати
надмірне зусилля.
• Затягнути ручку блокування положен-
ня (U).
