22Тіреуіші бар айналдыру-рейсмусты станок JPT-10B Қазақша22
маман ғана жасайды.
• Зақымдалған немесе тозған қорек
кабелін дереу ауыстыру керек.
Назар аударыңыз!
Барлық реттеу жəне жөндеу
жұмыстарын тек электр
желісінен ағытылған станокта
ғана жүргізуге болады.
Басқа да қауіптер
• Станокты ережелерге сай қолданған
күннің өзінде кейбір қауіптер
сақталады.
• Өңделу аймағындағы кескіш блокқа
жанасу жарақаттауы мүмкін.
• Тиімді қорғанысты қамтамасыз ету
үшін кескіш блоктың қоршауы əрқашан
нақты өңделетін бөлшекке бейімделуі
керек.
• Артқа лақтыру қаупі бар. Өңделіп
жатқан бөлшек айналып тұрған
кескіш блокпен ұсталып кейін қарай
операторға ұшады.
• Жетекпен беру
механизмінің қысып
қалу немесе тарту қаупі бар.
• Шығып келе жатқан өңделетін
бөлшектің қысылып қалу қаупі бар.
• Ұшып кеткен өңделетін бөлшектермен
жарақаттану қаупі бар.
• Шу мен пайда болатын шаңның қаупі.
• Міндетті түрде жеке қорғаныс
құралдарымен қамтылған жөн, мыса-
лы қорғаныс көзілдірігі, естуді қорғау
құралдары, шаңнан қорғайтын тетіктер
секілді жеке қорғаныс заттарын
пайдаланыңыз. Сəйкес тартқышты
орнату қажет.
• Электр желісіне дұрыс қосылмау мен
зақымдалған сым тоқ соғу зардабына
əкелуі мүмкін.
3 Сатноктың техникалық
сипаттамалары
3.1 Техникалық мəліметтер
Сүргілеу
Сүргілеу ені ең үлкені 254 мм
Үстел ұзындығы 945 мм
Еден үстіндегі биіктік 998 мм
Қоршау өлшемі 630x120мм
Қоршау көлбеуі 0- 45°
Кесу тереңдігі ең үлкені 3 мм
Өлшем бойынша сүргілеу
Өлшем бойынша сүргілеу ені ең үлкен 254 мм
Өлшем бойынша сүргілеу биіктігі 5-120 мм
Өлшем бойынша сүргілеу үстелі ұзындығы 305 мм
Өңделетін бөлшектің ең кіші ұзындығы 160 мм
Беру жылдамдығы 6 айн./мин
Кесу тереңдігі ең үлкен 2 мм
Пышақтар саны 2
Жүктемесіз айналымдар 9000 айн./мин
Минутына 18000 кесу
Пышақ ұзындығы 260мм
Пышақ қалыңдығы 1,5мм
Шаңды тазалау портының диаметрі 57 жəне 100 мм
Габаритті өлшемдер (ДхШхВ) 980x470x1120
Нетто салмағы 34 кг
Электр қорек 1-220B
Қорғаныс жерсіндіру PE 50-60Гц
Қозғалтқыш қуаты 1500 Вт
(К)
• Екі итергіш (L)
• Сүргілеу қалыңдығын реттейтін иінді
иінтірек (S)
• Пышақтар реттейтін калибр (P)
• Станоктың тірек аяқшалары
(D,E,G,H,N)
• Төрт резеңкелі қойғыштар (LL)
• Қолдану нұсқаулығы мен қажетті
бөлшектер тізімі (M)
• Бекініс
• Тұтқалар мен тұтқасаптар(R,S,T,U,V)
• Қолдану нұсқаулығы мен қажетті
бөлшектер тізімі (M)
• Бекініс
Қосымша бекініс
Қосымша құрал
Қосымша станоктың тірек
аяқшалары
Тірек тоғы 6,5 А
Электр қуатының кабелі H05W-F 3G1мм
2
Ерігіш сақтандырғыш 16 А
Оқшаулау классы І
Ескертпе
• Осы нұсқаулықтың спецификациясы
жалпы ақпарат болып табылады.
• Өндіруші станоктар құрылымына
өзгерістер енгізуге құқылы, бұл оның
техникалық сипаттамаларына, оның
стандартты комплектациясына,
қосымша заттары мен сыртқы түрінің
өзгеруіне алып келеді.
• Құрылғыны баптау, реттеу, орнату
жəне техникалық қызмет көрсетуді
сатып алушы жүргізеді.
3.2 Шу шығару
(Тексеру рұқсаты дБ) Өңделетін
бөлшек қалыңдығы 16 мм болатын
жапсырылған фанера:
• Акустикалық қуаттың деңгейі (EN ISO
374 сəйкес)
Бос жүріс LwA 101.5 дБ(А)
Жұмыс жүрісі LwA 105.8 дБ(А)
• Акустикалық қысымның деңгейі (EN
ISO 11202 сəйкес)
Бос жүріс LpA 88.7 дБ(А)
Жұмыс жүрісі LpA 96.4 дБ(А)
• Келтірілген мəндер сəулелендіру
деңгейін көрсетеді жəне оларды
əрқашан қауіпсіз жұмыс деңгейлері
ретінде қарастырған жөн
.
• Бұл ақпарат қолданушыға пайда бола-
тын қауіптердің нақты бағасын жасауға
мүмкіндік береді

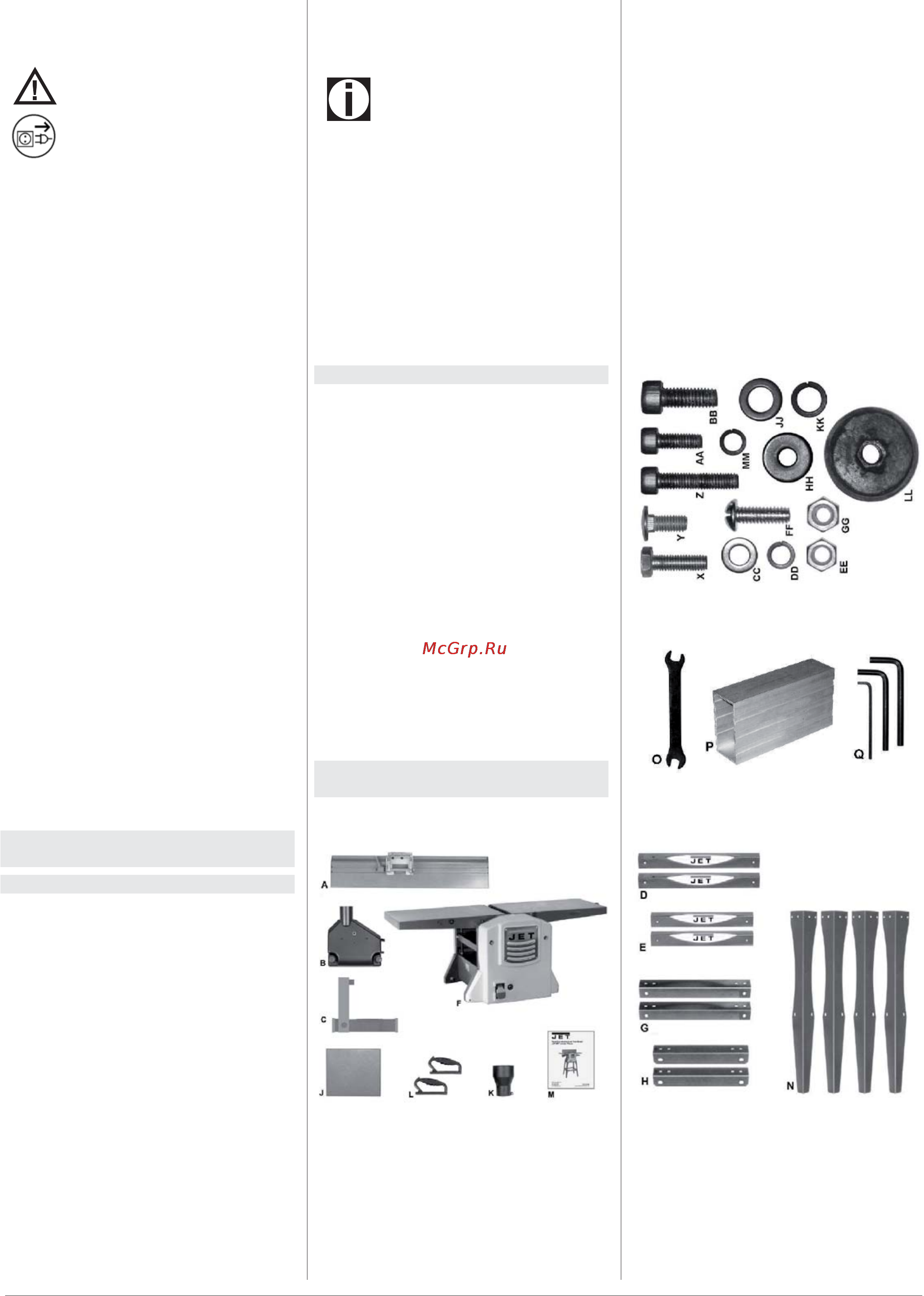

3.3 Жеткізіліп берілетін заттар
құрамы
Негізгі заттар құрамы:
• Фуговальді сүргілеу блогы (F)
• Фугование үшін қоршау (A)
• Кескіш блок қоршауы (C)
• Бөлшектердің шығыс ұзартқышы (J)
• Шаң мен қоқысты жинауға арналған
науа (B)
• Құбыршек астына ұзартқыш 57/100мм
