9Русский Фуговально-рейсмусовый станок с подставкой JPT-10B

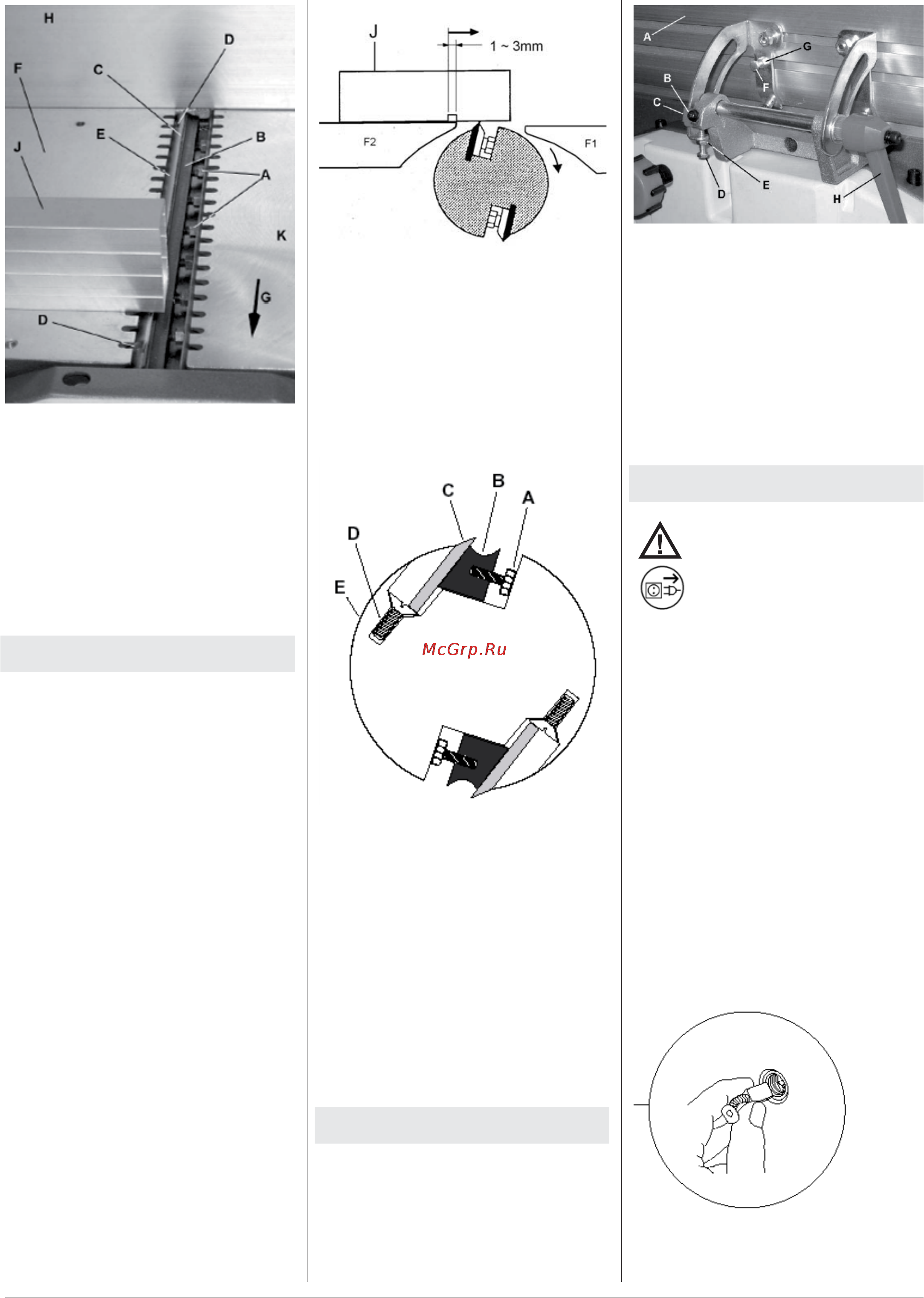

Рис. 19
• Сначала извлечь из режущего блока
(E) нож (C), затем запорную планку
ножа (B).
• Очистить все поверхности режущего
блока и запорной планки ножа под-
ходящим растворителем (не следует
использовать чистящие вещества,
которые могут вызвать коррозию ком-
понентов из легкого металла).
6.2 Установка и регулировка
ножей
• Отключить станок от источника пита-
ния.
• При смене ножей следует надевать
подходящие перчатки.
• Следует использовать только подходя-
щие ножи, соответствующие техниче-
ской спецификации и EN 847 1.
• Неподходящие, неправильно уста-
новленные, тупые, треснувшие или
изогнутые ножи могут выйти из гнезд
или существенно увеличить риск от-
брасывания детали назад.
• Следует всегда заменять
оба ножа.
• Запорные планки ножей сбалансиро-
ваны между собой, и поэтому могут
меняться местами.
• Ножи нельзя перезатачивать!
• Следует использовать только ориги-
нальные запчасти компании Jet.
• Вставить запорную планку ножа в
канавку на режущем блоке. Повернуть
болты с четырехгранными головками
так, чтобы туда вошел нож.
• Вставить острый нож и отрегулировать
его положение с помощью запорной
планки ножа, чтобы он не выступал за
кромку режущего блока.
• Отрегулировать ножи по калибру
регулировки ножей (J), опираемому на
стол выхода деталей (F2).
Рис. 20
• При повороте режущего блока калибр
должен перемещаться на 1–3 мм.
• Это обеспечивает корректную на-
стройку, нож находится на той же
высоте или чуть выше стола выхода
деталей.
• Нож следует отрегулировать с обоих
концов.
Рис. 21
• Для точной выставки ножа следует
использовать выравнивающие винты
(D).
• Затяжку ножа следует начать с затя-
гивания двух наружных болтов, затем
затянуть остальные болты.
• При затягивании указанных болтов не
следует наращивать гаечный ключ и
не следует ударять по ключу.
• Повторить операции для второго ножа.
• Установить на место ограждение ре
-
жущего блока.
6.3 Регулировка ограждения для
фугования
• Ограждение для фугования (A) можно
регулировать в диапазоне от 90° до
45°.
Рис. 23
• С помощью уголка определить, на-
ходится ли ограждение для фугования
под углом 90° к столу.
• Отрегулировать упор 90° с помощью
винта (D).
• Отрегулировать упор 45° с помощью
винта (F).
• Выставить индикатор (B) для правиль-
ного считывания шкалы.
7. Техническое обслуживание и
осмотр
Внимание!
Все регулировки и техниче-
ское обслуживание следует
выполнять только при из-
влеченной из розетки вилки
кабеля питания!
• Следует регулярно чистить станок.
• Ежедневно проверять надлежащее
функционирование системы удаления
пыли и отходов.
• Следует немедленно заменять де-
фектные предохранительные устрой-
ства.
• Перед началом любой работы следует
проверять подвижность предотвраща-
ющих отбрасывание
назад штифтов
(они должны падать вниз под своим
собственным весом).
• Замена щеток двигателя:
• Извлечь из розетки вилку кабеля
питания!
• Осматривать щетки двигателя через
50 часов работы.
Рис. 24
• Если щетки сносились до 5 мм, их
следует заменить.
