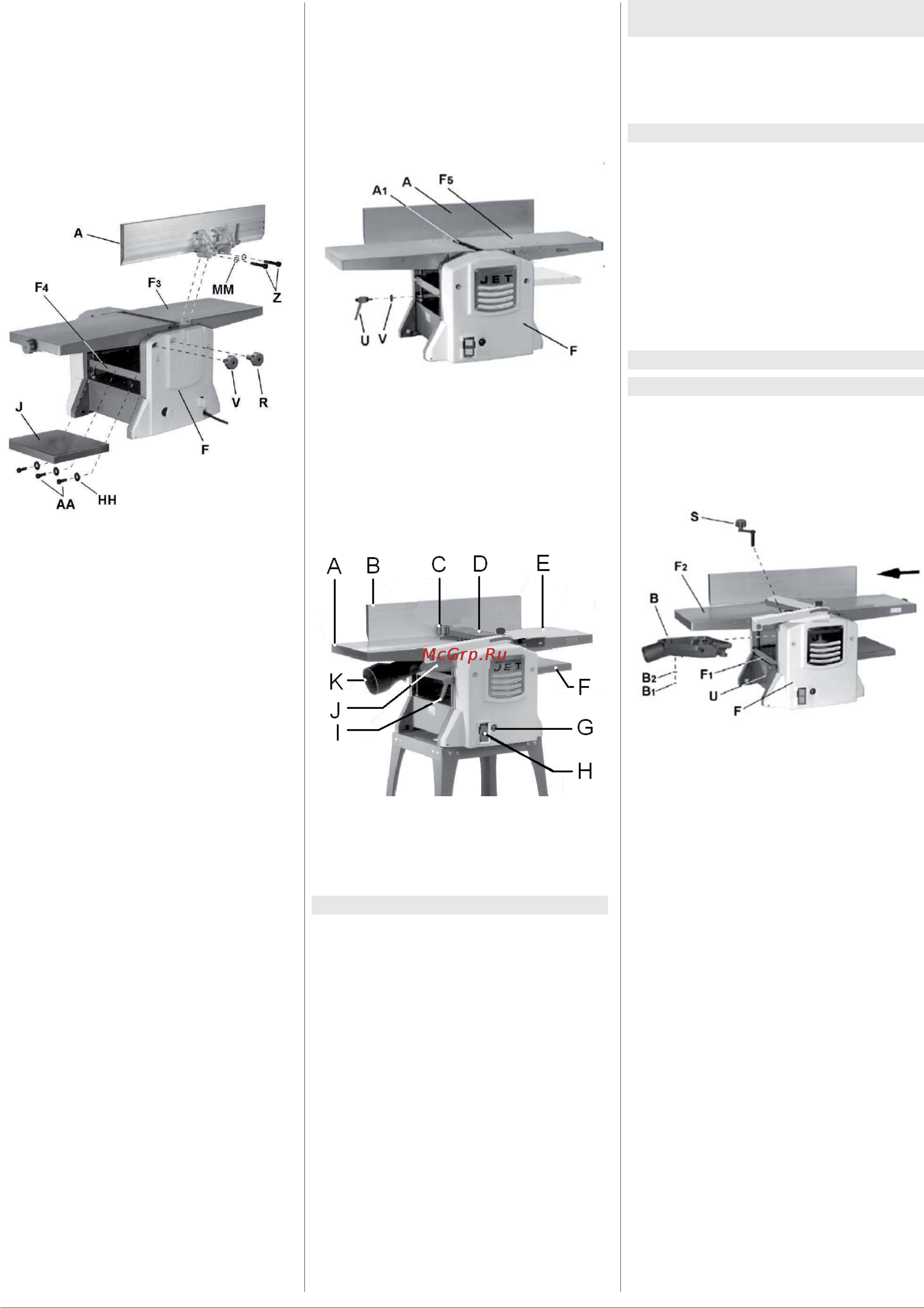

6 РусскийФуговально-рейсмусовый станок с подставкой JPT-10B
блок (F) на собранную опору и за-
крепить 4 винтами с углублением под
шестигранный ключ (BB) со стопорны-
ми шайбами (KK) и плоскими шайбами
(JJ).
• Затянуть винты шестигранным ключом
размером 5 мм.
Сборка фуговально-строгального
блока
Рис. 5
Ограждение
• Закрепить ограждение для фугования
(A) на заднюю сторону стола подачи
деталей (F3) с помощью винтов с углу-
блением под шестигранный ключ (Z) и
стопорных шайб (MM).
• Затянуть винты шестигранным ключом
размером 5 мм.
Ручки блокировки положения
• Фуговально-строгальный блок при по-
ставке комплектуется двумя ручками
блокировки положения для фиксации
положения стола подачи деталей.
• Установить ручки блокировки положе-
ния стола подачи деталей (V, R).
Удлинительный стол
• Закрепить удлинительный стол (J) на
основном столе станка (F4) с помо-
щью трех винтов с углублением под
шестигранный ключ (AA) и плоских
шайб (HH).
• Затянуть винты шестигранным ключом
размером 5 мм.
Регулировка удлинительного
стола
• Два установочных винта (J) под удли-
нительным столом используются для
регулировки положения наружной (вы-
ступающей) кромки по высоте, которая
должна быть незначительно выше
основного стола (F4), чтобы свести к
минимуму рез с «завалом» на краю
деталей.
• Для поднятия стола следует слегка
повернуть установочные винты по
часовой с помощью (прилагаемого)
шестигранного ключа размером 4 мм.
Ручка блокировки положения
стола, обеспечивающего
заданную толщину строгания
Рис. 6
• Закрепить ручку блокировки положе-
ния стола, обеспечивающего задан-
ную толщину строгания (U) и плоскую
шайбу (T).
Ограждение режущего блока
Рис. 7
• Установить ограждение режущего бло-
ка (D) сбоку стола выхода деталей.
4.3 Подключение электропитания
• Подключаемое электропитание и
любые используемые кабели электро-
питания должны соответствовать при-
менимым нормам.
• Напряжение электропитания долж-
но соответствовать информации на
паспортной табличке.
• Подключение электропитания должно
иметь плавкий предохранитель на 16
А для защиты от скачков напряжения.
• Следует использовать только кабе-
ли электропитания с маркировкой
H05VV-F.
• Подключения и ремонт электрической
части
станка должны выполняться
только квалифицированным электри-
ком.
4.4 Подсоединение линии
удаления пыли
• Перед началом эксплуатации станок
следует подсоединить к устройству
удаления пыли.
4.5 Пусковая операция
• Вы можете включать и останавливать
станок с помощью кнопки ON (ВКЛ) /
OFF (ВЫКЛ) (H, Рис. 7).
• В случае перегрузки станка будет сра-
батывать защита двигателя от пере-
грузки (G).
• Приблизительно через 5 минут охлаж-
дения защиту от перегрузки можно
сбросить в исходное состояние.
5. Работа станка
5.1 Фугование и строгание
• Перед выполнением регулировок сле-
дует отсоединить станок от источника
электропитания.
• Невыполнение этого условия может
привести к серьезной травме.
Рис. 8
• Ослабить ручку блокировки положе-
ния (U).
• Установить рукоятку регулировки вы-
соты стола (S).
• Поворачивать рукоятку (S) против
часовой стрелки и полностью опустить
стол (F1) вниз.
• Снять шестигранную гайку (B1) и
плоскую шайбу (B2) с лотка для сбора
пыли и отходов (B).
• Сориентировать лоток для сбора пыли
и отходов (B) так, как показано на
рисунке, и
вставить в отверстие.
• Расположить лоток для сбора пыли и
отходов (B) таким образом, чтобы два
2 установочных штифта и установоч-
ный винт совпали с установочными
отверстиями в столе (F1).
• Поднимать стол до тех пор, пока лоток
для сбора пыли и отходов (B) не будет
надежно закреплен между столом
подачи деталей (F1) и столом выхода
деталей (F2). Не следует прилагать
чрезмерное усилие.
• Затянуть ручку блокировки положения
(U).
