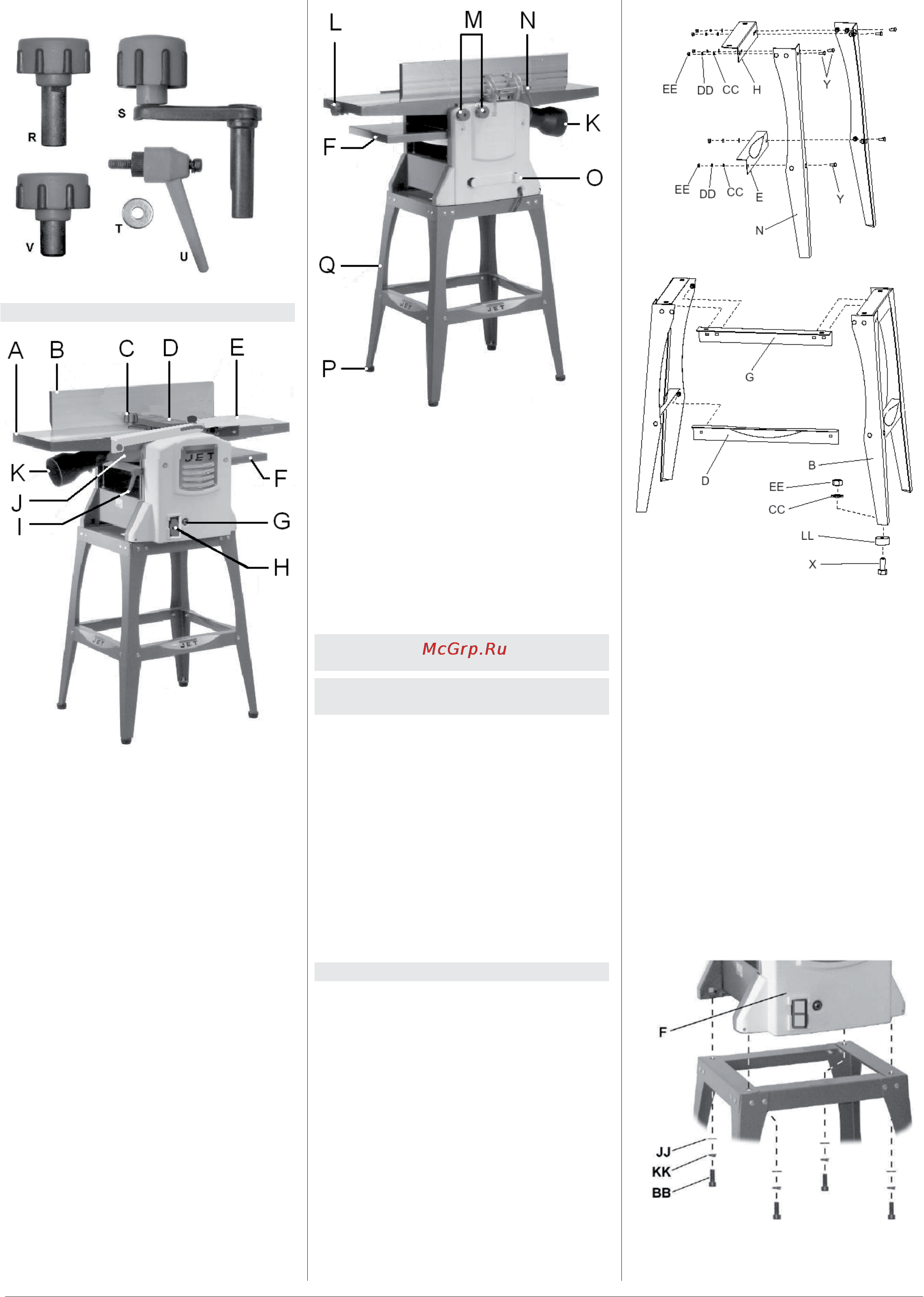

14Фуговально-рейсмусовий верстат з підставкою JPT-10B Українська14
Ручки та рукоятки, що додаються
3.4 Опис верстата
Рис. 1
А – Стіл виходу деталей
В – Огорожа для фугування
С – Колінчастий важіль регулювання
товщини стругання
D – Огорожа ріжучого блоку
Е – Стіл подавання деталей
F – Подовження для виходу деталей
G – Відключення при перевантаженні
Н – Вимикач
I – Ручка блокування положення столу
J – Лоток для збирання пилу та відходів
К – Перехідник під шланг
Рис. 2
L – Ручка регулювання положення столу
подавання деталей
М – Ручки блокування положення столу
подавання деталей
N – Ручка регулювання нахилу огорожі
для фугування
О – Гачки для зберігання кабелю елек-
троживлення
Р – Гумова підставка
Q – Підпорна ніжка
4. Транспортування та запуск в
експлуатацію
4.1 Транспортування та
встановлення
• Цей верстат розроблений для роботи
у закритих приміщеннях та повинен
надійно встановлюватися на тверду та
горизонтальну підлогу.
• За необхідністю верстат може бути
закріплений на підлозі болтами.
• Кабель електроживлення слід обмоту-
вати навколо гачків для зберігання (О,
Рис. 2).
• У цілях зручності пакування верстат
зібраний не повністю.
4.2 Збірка
• При виявленні під час розпакування
пошкодження внаслідок транспорту-
вання, слід негайно сповістити свого
постачальника. Експлуатація подібного
верстата заборонена!
• Не слід утилізувати коробку або
пакувальний матеріал до тих пір, доки
верстат не буде зібраний та не буде
задовільно працювати.
• Пакування слід утилізувати безпеч-
ним для навколишнього середовища
методом.
• Слід очистити
усі захищені від іржі
поверхні за допомогою м`якого розчин-
ника!
Складання підпори
Рис. 3
• Зібрати ніжки (N), верхні підпори (Н) та
нижні підпори (Е) за допомогою болтів
із квадратним підголовком (Y), пласких
шайб (СС), стопорних шайб (DD) та
шестигранних гайок (ЕЕ).
• У цей час гайки затягуються тільки від
руки.
• Встановіть на ніжки гумові підставки
(LL) за допомогою гвинтів з погли-
бленням під шестигранний ключ (Х),
пласких
шайб (СС) та шестигранних
гайок (ЕЕ).
• Встановити підпору на горизонтальну
поверхню та затягнути усі шестигранні
гайки.
Встановлення фугувально-
стругального блоку на підпору
Рис. 4

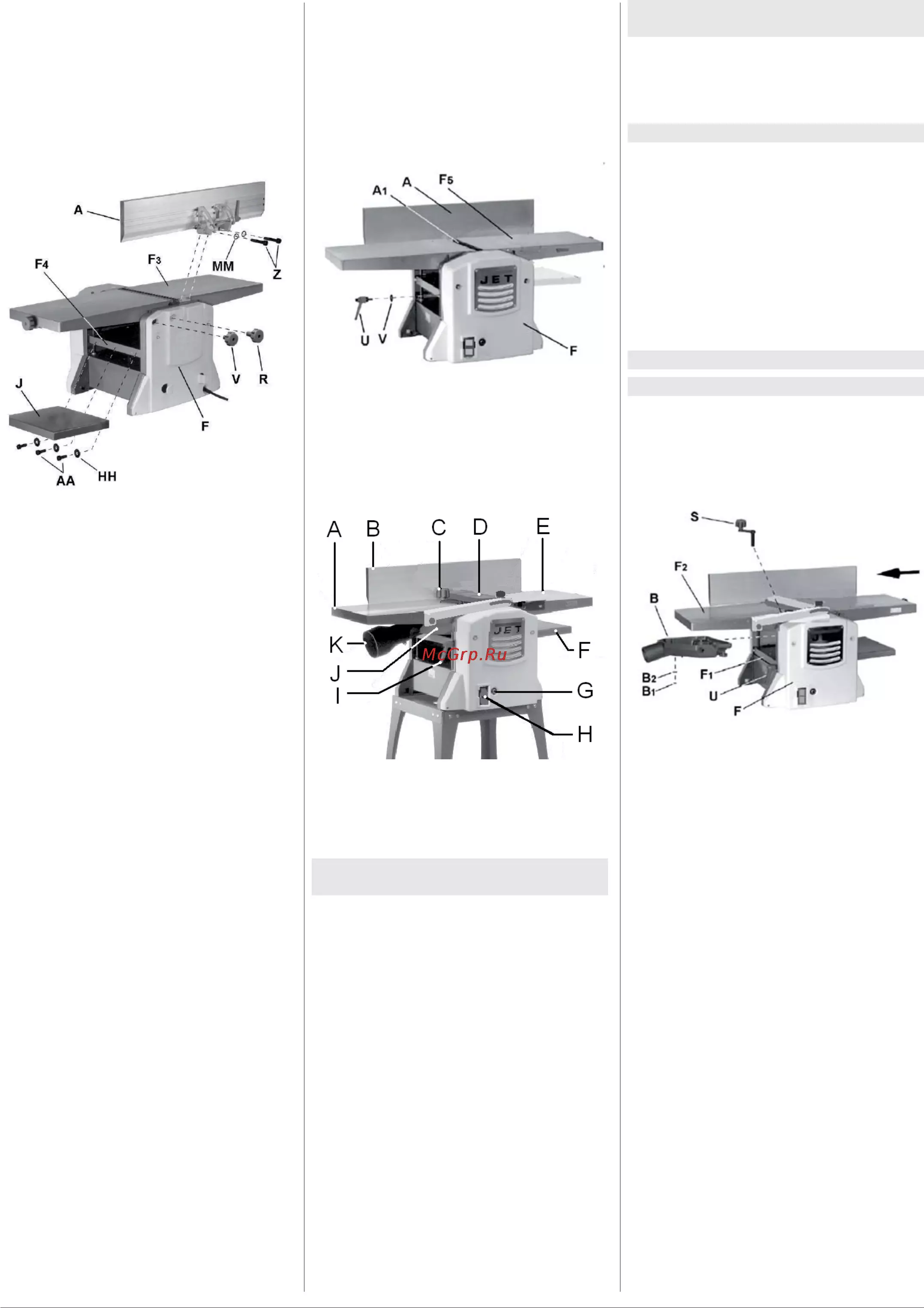

• Встановіть фугувально-стругальний
