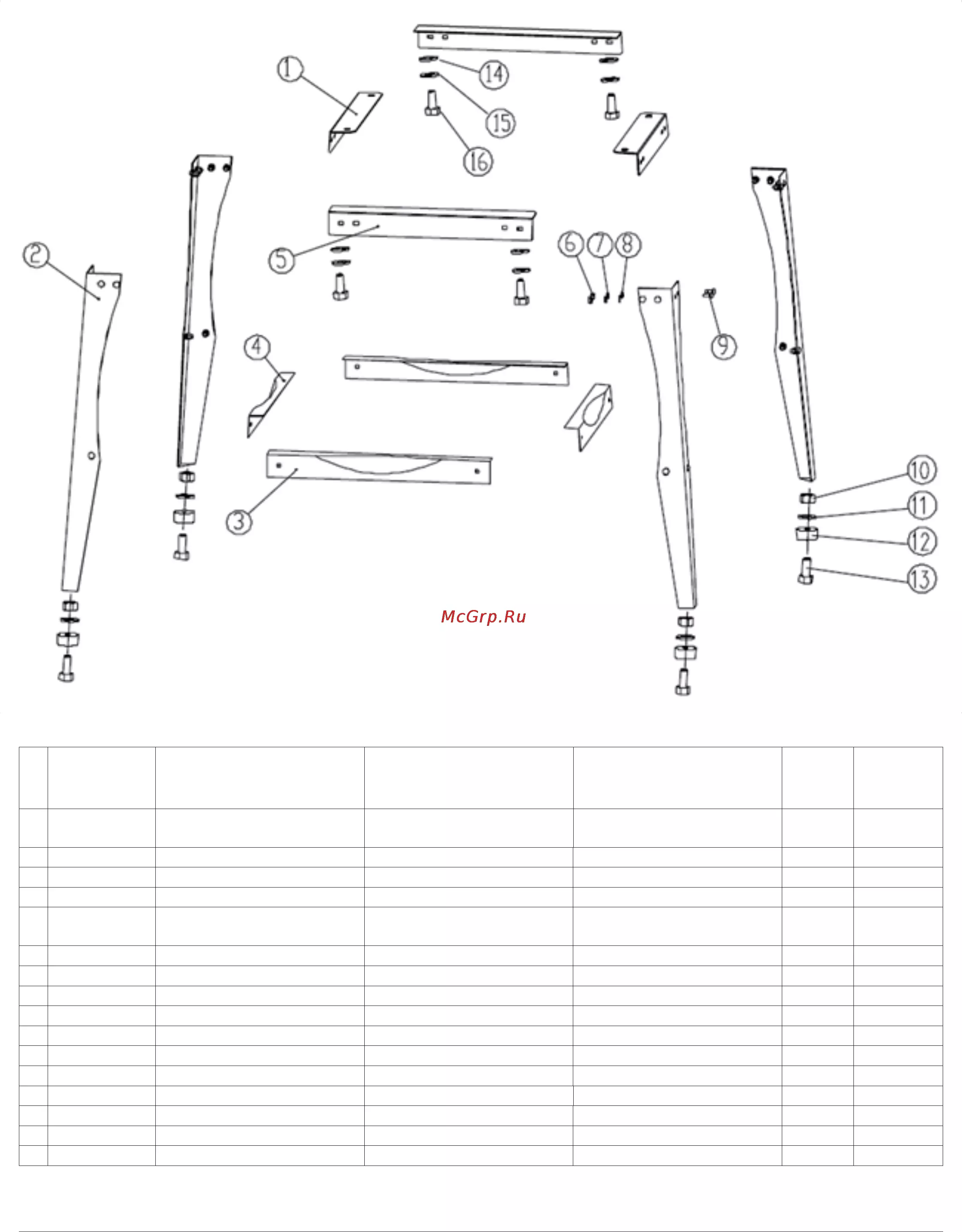

40 РусскийФуговально-рейсмусовый станок с подставкой JPT-10B
151 JJP8BT-151 Винт Гвинт Бұранда M8x15 1
152 JPT10B-152 Электродвигатель
230V
Електродвигун 220V Электр қозғалтқышы 1
153 JJP8BT-153 Крышка Кришка Қақпақ 2
154 JJP8BT-154 Шайба Шайба Тығырық M4 1
155 JJP8BT-155 Держатель кабеля Тримач кабелю Кабель ұстағышы 2
156 JJP8BT-156 Корпус
переключателя
Корпус перемикача Сөндіру тетігінің корпусы 1
157 TS-1533032 Винт Гвинт Бұранда M5x10 2
158 JPT10B-158 Реле защиты от
перегрузки
Реле захисту від
перевантаження
Жүктемеден сақтау
релесі
6A. 1
159 JJP8BT-159 Крышка Кришка Қақпақ 1
160 JJP8BT-160 Шуруп Шуруп Бұрама шеге ST4.2x15 4
161 JJP8BT-161 Га й к а Га й к а С о м ы н 1
162 JPT10B-162 Переключатель Перемикач Сөндіру тетігі KJD17F 1
163 JJP8BT-163 Вал Вал Білік 1
164 JPT10B-164 Подающий стол Подавальний стіл Беретін үстел 1
165 TS-1521051 Винт Гвинт Бұранда M4x12 2
166 .................... Зажим кабеля Затиск
кабелю Кабель қысқышы 1
167 .................... Корпус двигателя Корпус двигуна Қозғалтқыш корпусы 1
168 JJP8BT-168 Щеткодержатель Щіткотримач Қылшақ ұстағыш 2
169 JJP8BT-169 Угольные щетки Кутові щітки Бұрыштық қылшақтар 2
170 JJP8BT-170 Крышка Кришка Қақпақ 2
171 ................... Подшипник Підшипник Мойынтірек 1
172 ................... Индуктор Індуктор Индуктор 1
173 ................... Изоляция статора Ізоляція статора Статор оқшаулануы 1
174 - - - - - . Якорь Якір Якорь 1
175 - - - - - . Статор Статор Статор 1
176 .................... Изоляция статора Ізоляція статора Статор оқшаулануы 1
177 ................... Винт Гвинт Бұранда ST5x56 2
178 JJP8BT-178 Вентилятор Вентилятор Желдеткіш 1
179 ................... Подшипник Підшипник Мойынтірек 1
180 JJP8BT-180 Крышка двигателя Кришка двигуна Қозғалтқыш қақпағы 1
181 JPT10B-181 Лицевая панель Лицьова панель Беткі жақ панелі 1
182 JJP8BT-182 Винт Гвинт Бұранда 4
183 JJP8BT-183 Заглушка Заглушка Тығындауыш Ø3x10 4
185 JJP8BT-185 Стержень 1
Стрижень 1 Өзек 11
186 JPT10B-186 Зажим кабеля Затиск кабелю Кабель қысқышы 1
187 JPT10B-187 Крышка 1 Кришка 1 Қақпақ11
188 JPT10B-188 Крышка 2 Кришка 2 Қақпақ 21
189 JPT10B-189 Стержень 2 Стрижень 2 Өзек 21
190 JPT10B-189 Штанга Штанга Қарнақ 2
191 JPT10B-191 Уплотнительное
кольцо
Ущільнювальне кільце Тығыздайтын дөңгелек 1
........ 708815 Толкатель (не
показан)
Штовхач (не показаний) Итергіш (көрсетілмеген)2
........ JJP8BT-KSG Шаблон для
установки ножа/
лезвия (не показан)
Шаблон для
встановлення ножа/леза
(не показаний)
Пышақ/жүзді орнату
үлгісі
(көрсетілмеген)
1
