14Комбінований верстат JKM-300 Українська14
Верстати упаковані у транспортувальні
ящики. Замовник повинен встановити
демонтовані частини у відповідності з
послідовністю та методами, зазначе-
ними нижче.
Встановлення свердлильного
вузла:
Є два типи блоків такого роду деталей.
Тип А (див. Рис. 2) та тип Б (див. Рис.
3). Зазвичай ми надаємо свердлиль-
ний блок типа Б, однак за потребою
клієнта ми можемо також надати і тип
А.
Після встановлення свердлильного
блоку типа А, як зазначено на Рис. 2,
розмістіть роликові напрямні 1 та 7
у
контрольних отворах рухомої основи
17, як зазначено на Рис. 1, та закріпіть
його.
Або після встановлення свердлильно-
го блоку типа Б, як зазначено на Рис.
3, розмістіть роликові напрямні 6 та 8
у контрольних отворах рухомої основи
17, як зазначено на Рис. 1 та закріпіть
його.
Рис. 3 Свердлильний блок тип В

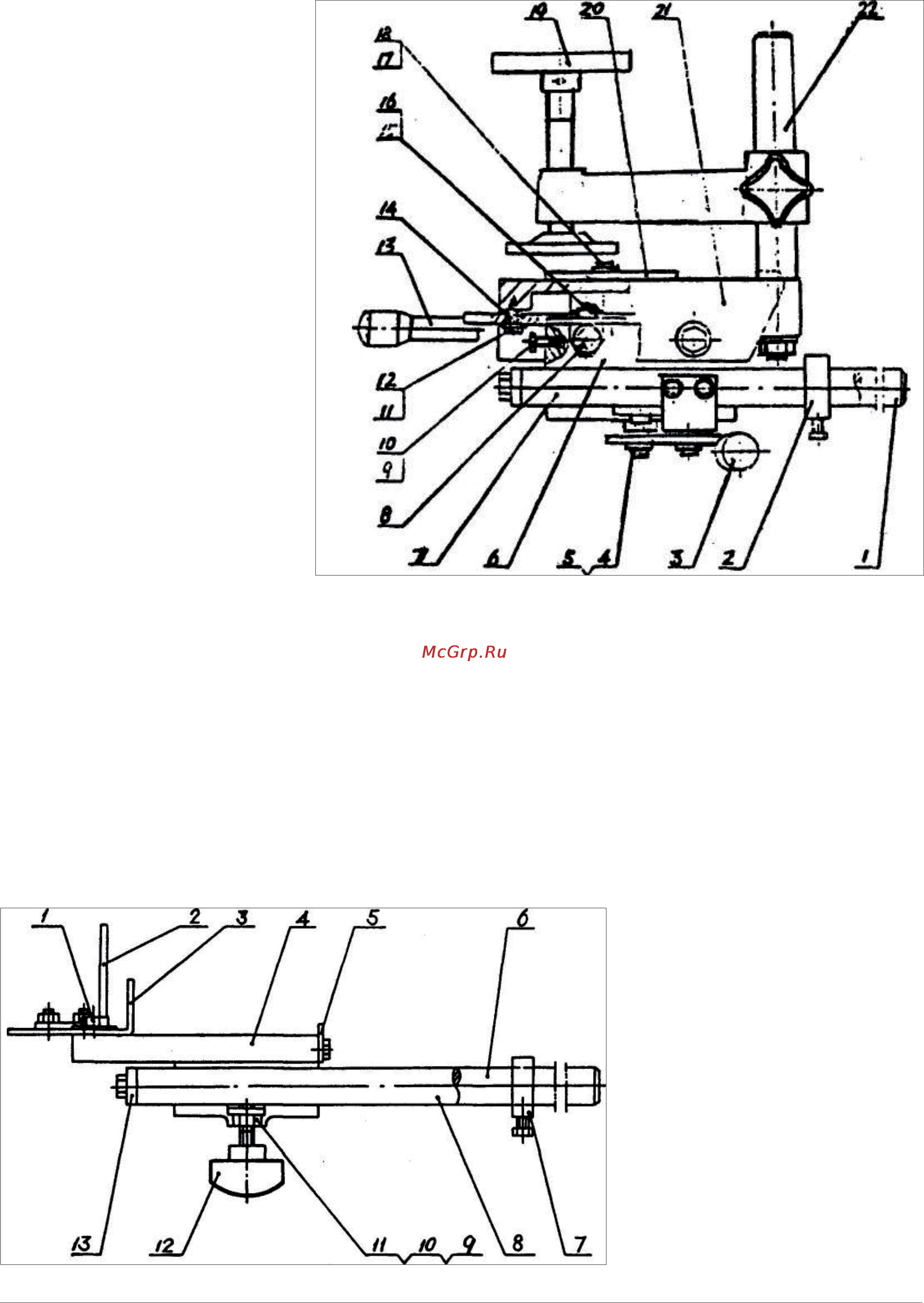

Рис. 2 Свердлильний блок тип A
Свердлильний блок тип В (Рис. 3)
1 - болт M6х12
2 – огорожа
3 – настановна пластина
4 – свердлильний вузол
5 – обмежувач
6 – роликова напрямна
7 – встановлювальне кільце
8 – роликова напрямна
9 – гайка М6
10 – регулювальний гвинт
11 – натискна пластина
12 – стопорна пластина
13 – з`єднувальна пластина
Свердлильний блок тип A (Рис. 2)
1 – роликова напрямна
2 – встановлювальне кільце
3 – піднімальна тяга
4 – регулювальний гвинт
5 – гвинт М6
6 – середній повзунок
7 – роликова напрямна
8 – поперечна роликова напрямна
9 – болт М8х16
10 – підпорний штир
11 – болт М6х16
12 – велика шайба 6-140HV
13 – піднімальний важіль
14 – стискаюча муфта
15 – регулювальний гвинт
16 – гайка
17 – болт М6х12
18 – велика шайба 6-140HV
19 – затиск
20 – встановлювальна пластина
21 – свердлильний вузол
22 – стійка
