17
Комбінований верстат JKM-300
Українська
17
ною, пересуньте захист убік до лівого
боку заготовки та з`єднайте її з по-
верхнею столу, інша сторона заготовки
повинна спиратися на напрямну.
• Повільно подавайте, переконайтеся,
що у заготовці відсутні тріщини або
небезпечні сучки.
• Увігнуту поверхню кладіть униз, для
довгих заготовок використовуйте
підпори на виході із верстата.
• Уникайте обробки коротких та
малорозмірних заготовок, якщо
необхідно використовуйте спеціальний
штовхач.
• Тримайте ножі достатньо гострими.
При будь-якій несподіваній ситуації
з інструментом, заготовками або не-
щасним випадком одразу відключайте
верстат.
• Після роботи відключіть верстат,
очистіть його від тирси та закрийте
ножі за допомогою спеціального за-
хисту

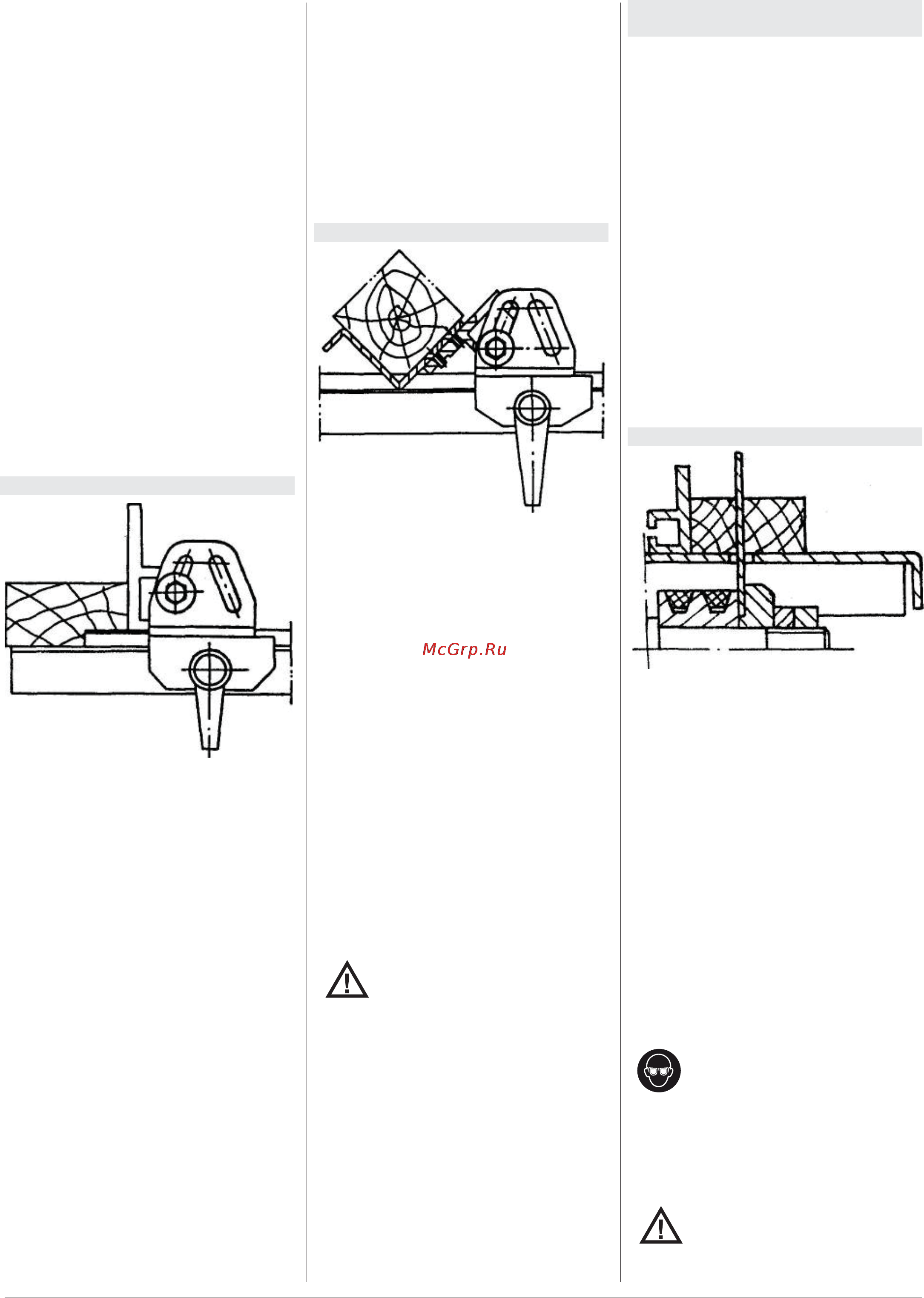

5.2.3 Пазування
Підготовка:
• Вимкніть верстат та від`єднайте дріт
від розетки, зніміть захист.
• Див. Рис. 1. Одягніть рукавиці, пере-
конайтеся, аби один або більш ніж три
ножі був вставлений на ту висоту, що
і уступ пазу, який планується обрати
або на 0,5 мм вище.
• Опустіть передній стіл рейсмуса
до такої висоти, щоб він відповідав
глибині планованого пазу. Напрям-
на повинна стояти паралельно по
відношенню до уступу.
• Під час роботи стійте з лівого боку
переднього столу, повільно штовхайте
заготовку, коли заготовка пройде 10
мм ножового валу, притисніть заготов-
ку на задньому столі лівою рукою, при
цьому одночасно штовхайте її правою
рукою переконайтеся, що у заготовці
немає
тріщин або небезпечних сучків.
• Увігнуту поверхню кладіть униз, для
довгих заготовок використовуйте
підпори на розвантажуванні.
• Уникайте обробки коротких та
малорозмірних заготовок. Якщо
необхідно – використовуйте спеціальні
штовхачі. Тримайте ножі достатньо
гострими.
• За будь-якої несподіваної ситуації з
інструментом, заготовками або не-
щасним випадком одразу відключайте
верстат.
• Після роботи відключіть верстат,
очистіть його від тирси та закрийте
ножі за допомогою спеціального за-
хисту.
5.2.4 Зняття фасок
Підготовка:
• Вимкніть верстат та від`єднайте дріт
від розетки, опустіть передній стіл
рейсмуса до необхідної висоти.
• Поставте упор для фасок з напрямною
та з`єднайте напрямну з основою, як
зазначено на Рис. 5.
• Загалом встановіть напрямну з право-
го боку столу. Закрийте ножовий вал
спеціальним захистом.
• Під час роботи стійте з
лівого боку
верстата, розмістіть заготовку на
упор для зняття фасок, при цьому
необхідна поверхня повинна примика-
ти до поверхні столу.
• Тримайте ліву руку перед правою,
притискаючи заготовку, повільно по-
давайте заготовку, і, коли вона пройде
10 мм ножового валу, притисніть її
на задньому столі лівою рукою, при
цьому одночасно штовхайте її правою
рукою.
Обережно!
Переконайтеся, що в заготовці
немає тріщин та небезпечних
сучків.
• За будь-якої несподіваної ситуації з
інструментом, заготовками або не-
щасним випадком одразу відключайте
верстат.
• Після роботи відключіть верстат,
очистіть його від тирси та закрийте
ножі за допомогою спеціального за-
хисту.
5.2.5 Встановлення пиляльного
диску
• Відключіть верстат та від`єднайте дріт
із розетки, зніміть нижній кожух пилки,
послабте стопорну пластину, демон-
туйте розпилювальний стіл.
• Див. Рис. 4. Розмістіть викрутку у
отворі 12 ножового валу 5, аби за-
стопорити шпиндель, відкрутіть гайку
за допомогою гайкового ключа, будьте
обережні, аби не пошкодити різь,
зніміть фланець, ретельно очистіть
фланець та пиляльний
диск, щоб вони
ідеально підходили одне до одного,
встановіть пиляльний диск на фла-
нець, а потім встановіть їх разом зі
шпинделем, зафіксувавши подвійною
гайкою, потім встановіть розпилюваль-
ний стіл, нижній кожух, та одночасно
поставте розпилювальний стіл на
0,5~1 мм вище заднього столу.
5.2.6 Розпилювання
Підготовка:
• Вимкніть верстат та від`єднайте дріт
від розетки, встановіть пиляльний диск
та розпилювальний стіл, як зазначено
у частині 5.2.5, потім встановіть на
розпилювальний стіл розклинюваль-
ний ніж, тримайте центр розклиню-
вального ножа на рівні пиляльного
диска.
• Встановіть на розклинювальний ніж
кожух пиляльного диску.
• Розмістіть напрямні у відповідності з
шириною пропилювання
для прове-
дення поздовжнього пропилювання.
Напрямна може використовуватися на-
впаки та під кутом 0°-45°.
• Встановіть поперечний стіл для про-
ведення поперечних розпилів або
розпилів під кутом ±45°.
• Під час роботи одягайте
захисні окуляри
• Стійте з правого боку розпилюваль-
ного столу, розміщуйте одну частину
робочої заготовки навпроти напрямної,
а іншу частину упирайте в поверхню
столу, подавайте повільно.
Обережно!
Уникайте проходження занадто
