23Қазақша Құрастырылған станок JKM-300
5. Тасымалдау жəне іске қосу.
5.1 Тасымалдау жəне орнату
• Станокта бір-екі ілмешектер бар
олардың қатты бұралғанына жəне бос
тұрмағанына көз жеткізіңіз.
• Станокты кең əрі құрғақ тұрғынжайға
орналастыруға тырысыңыз, оны берік
негіздемеге орнатыңыз жəне бекітіңіз.
• Станоктар тасымалданатын
қораптарға салынған. Тапсырыс
беруші төменде көрсетілген ретпен
жəне əдістерге сəйкес бөлшектерді
орнатыуы керек.
Бұрғылау торабын орнату:
• Осындай бөлшектердің екі блок типі
бар: А типі (сур. 2 қарыңыз) жəне В
типі (сур. 3 қараңыз). Əдетте біз В
типті бұрғылау блогын ұсынамыз, де-
генмен клиент өтініші бойынша А типті
блогты да жеткізіп бере аламыз.
• 2-cуретте көрсетілгендей, А типті
бұрғылау блогын орнатқаннан кейін
1 жəне 7 аунақшалы бағыттаушыны
1-суретте көрсетілгендей қозғалмалы
17 негіздеменің тиісті саңылауына
орнатыңыз жəне оны бекітіңіз.
• 3-cуретте көрсетілгендей, В типті
бұрғылау блогын орнатқаннан кейін
6 жəне 8 аунақшалы бағыттаушыны
1-суретте көрсетілгендей қозғалмалы
17 негіздеменің тиісті саңылауына
орнатыңыз жəне оны бекітіңіз

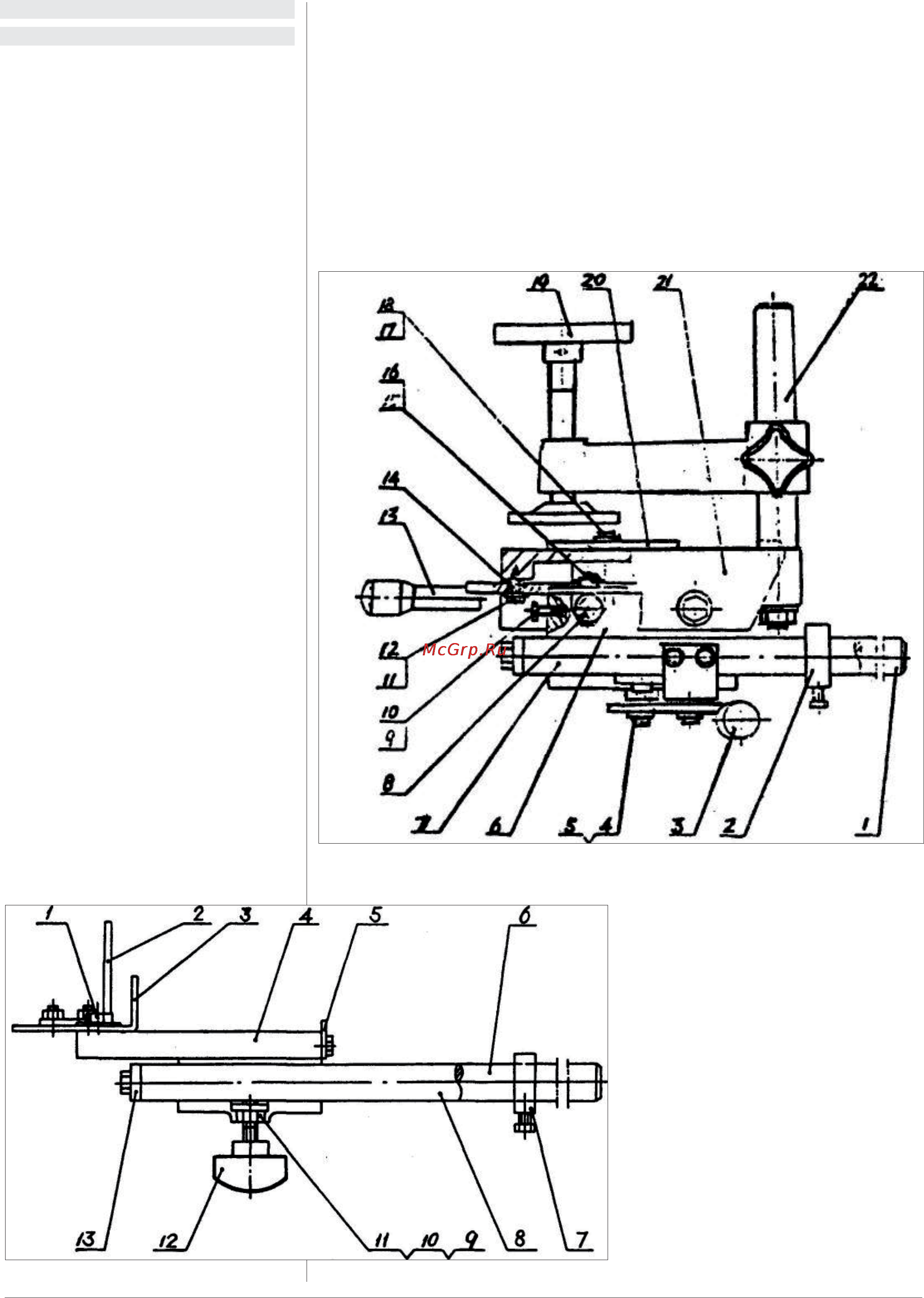

Сур. 3 В типті бұрғылау блогы
Сур. 2. А типті бұрғылау блогы
В типті бұрғылау блогы (3 сурет)
1 - Бұрандама M6x12
2 - Қоршау
3 - Орнатқыш тілім
4 - Бұрғылау түйіні
5 - Шеттегіш
6 - Аунақшалы бағыттаушы
7 - Орнатушы шығыршық
8 - Аунақшалы бағыттаушы
9 - M6 сомыны
10 - Реттегіш бұранда
11 - Басу тілімі
12 - Бөгеткіш тілім
13 - Жалғастырғыш тілім
А типті бұрғылау блогы (2 сурет)
1 - Аунақшалы бағыттаушы
2 - Орнатушы шығыршық
3 - Көтерілу тартқышы
4 - Реттегіш бұранда
5 - М6 бұрандасы
6 - Ортаңғы жылжыма
7 - Аунақшалы бағыттаушы
8 - Көлденең аунақшалы бағыттаушы
9 - М8x16 бұрандамасы
10 - Тіреуші қадашық
11 - M6x16 бұрандамасы
12 - 6-140HV үлкен тығырығы
13 - Көтергіш иінтірек
14 - Қысатын муфта
15 - Реттегіш бұранда
16 - Сомын
17 - М6x12 бұрандама
18 - 6-140HV үлкен тығырығы
19 - Қысқыш
20 - Орнатушы тілім
21 - Бұрғылау түйіні
22 - Сүйеніш
