24Құрастырылған станок JKM-300 Қазақша
10 11 12
1 2 3 4 5
• Көлденең үстелді бекітіңіз:
Бұранданың 20 көмегімен жапсыр-
ма 18, аунақшалы бағыттаушының
негіздемесін 19, үстел кесіндісінің
негіздемесін 21 жалғастырыңыз,
аунақшалы бағыттаушы 17 пышақтық
біліктің осіне 2 қатынаста тік болуын
қадағалаңыз.
• Көлденең үстелді 11 аунақшалы
бағыттаушыға 17 бекітіңіз. Аунақшалы
B тіректі дұрыс реттеп, аунақшаны
14 аунақшалы бағыттаушыға 17қатты
тығындаңыз дегенмен абайлап
орнатыңыз.
• Сосын масштабты сызғышты 11
көлденең үстелге 10 бекітіңіз.
• Құрастырып болған
соң үстелді
тазартыңыз жəне сырланбаған
бөлшектерді скипидар немесе бензин-
мен сүртіңіз.

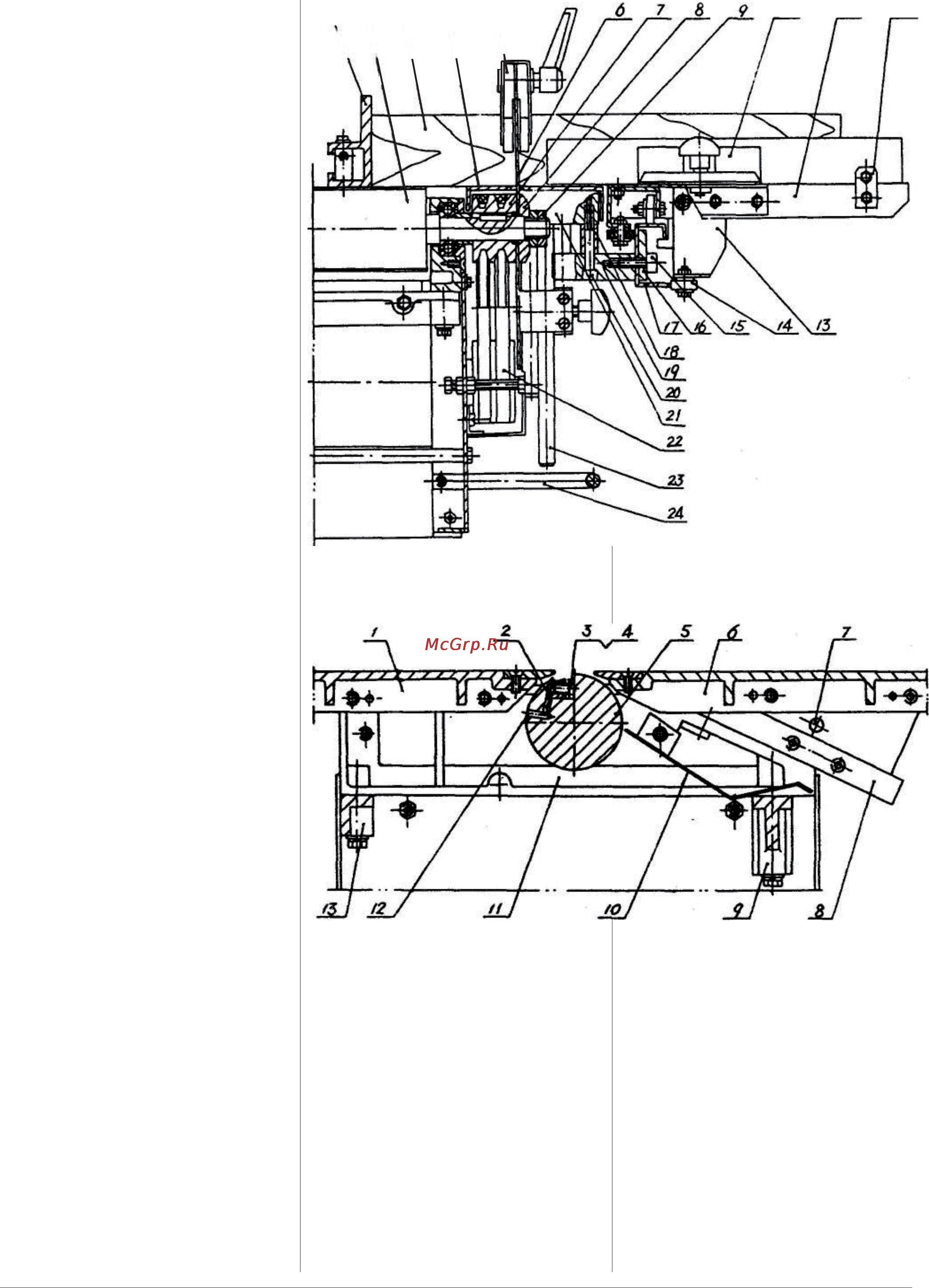

Аралау бөлігінің сызбасы (сур. 4)
1 - Бағыттаушы
2 - Фрезерлеу шпинделі
3 - Ағаш қайрақша
4 - Үстел кесіндісі
5 - Ара қабы
6 - Циркулярлы ара
7 - Шкив
8 - Ернемек
9 - Сомын
10 - Масштабты сызғыш
11 - Көлденең үстел
12 - Орнатушы тілім
13 - Аунақшаның тірегі
14 - Аунақша
15 - M8x55 бұрандасы
16 - Басқыш тілім
17 - Көлденең араның аунақшалы
бағыттауышы
18 - h9x25 ішпегі
19 - Аунақшалы бағыттаушының тірегі
20 - M8x55 бұрандасы
21 - Араныңы негіздемесі
22 - Ілгек белбеу А 800
23 - Үстел кесіндісінің көмекші тірегі
24 - Тұтқа сап
Сүргілеу блогы (сур. 5)
1 - Көтергіш үстел
2 - Кескіш жүз
3 - Пышақ бұрандамасы
4 - Басатын кескіш тілім
5 - Пышақ білігі
6 - Алдыңғы үстел
7 - Бұғаттайтын иінтірек
8 - Аунақшалы бағыттаушы
9 - Күшейтілген негіздеме
10 - Шпиндель қоршауы
11 - Мойынтірек негіздемесі
12 - Реттегіш саңылау
13 - Күшейтілген негіздеме
Сур. 4 Аралау бөлігінің сызбасы
Сур. 5 Сүргілеу блогы
Электрлік сызбасы (сур. 6)
• Электр сызбасы 6-суретте А немесе
В да көрсетілген. Станок тапсырыс
берушінің өтінішіне байланысты үш
фазалы немесе бір фазалы болып
жеткізіледі.
• Қосу жұмысын міндетті түрде ма-
ман жүргізуі тиіс, станоктың жерге
қосылуын тексеру қажет.
• Кернеу, жиілік, қорек көзінің тоғы
станокта көрсетілген талаптарға сай
болуы керек, кернеу ±5% шамасында
болуы керек.
Үш фазалы мотор:
• Панель сөндіргішінүш фазалы күш
кабелімен жалғастырып, сары жасыл
түсті сымды жерге қосу сымы ретінде
пайдаланыңыз.
• Машинаны іске қосып, пышақтық
біліктің айналу бағытын тексеріңіз.
Егер ол дұрыс болмаса, үш сымның
екеуін ауыстырыңыз.
Бір фазалы мотор:
• Қорек көзін қорғаныс 16A автоматымен
жалғастырыңыз, сосын станок ашасын
розеткаға қойыңыз.
