25Қазақша Құрастырылған станок JKM-300
5.2 Жөндеу
Назар аударыңыз!
Жөндеу жұмыстарын бастамас
бұрын станокты электр желісінен
ажыратыңыз!
• Қорғаныс майын тоттан жұмсақ еріткіш
құралдардың көмегімен кетіріңіз.
• Станокты жалпақ бетке орнатыңыз!
5.2.1 Пышақтарды ауыстыру
• Станок алдын ала орнатылып қойған
үш пышақпен қоса жеткізіледі, деген-
мен əр кез оларды ауыстыру не тазар-
ту қажет болған жағдайда келесідей
əрекет етіңіз: Станокты сөндіріңіз.
Назар аударыңыз!
• Ашаны розеткадан ағытып,
ешкімнің станокты абайсызда қосып
қалмайтынына көз жеткізіңіз.
• Қорғаныс қолғабын киіңіз
• 5-суретті қараңыз. Пышақтың
бұрандамасын 3 босатыңыз,
бұрағышты саңылауға 12 салыңыз,
механизмді 2 сыртқа тартыңыз, сосын
бұрандаманы 3 кішкене бұраңыз, со-
сын жалпақ сызғышты артқы үстелдің
1 шеткі бөлігіне орналастырыңыз.
• Пышақ білігін 5 бұрыңыз, жүз 2 пышақ
білігіне 5 түседі.

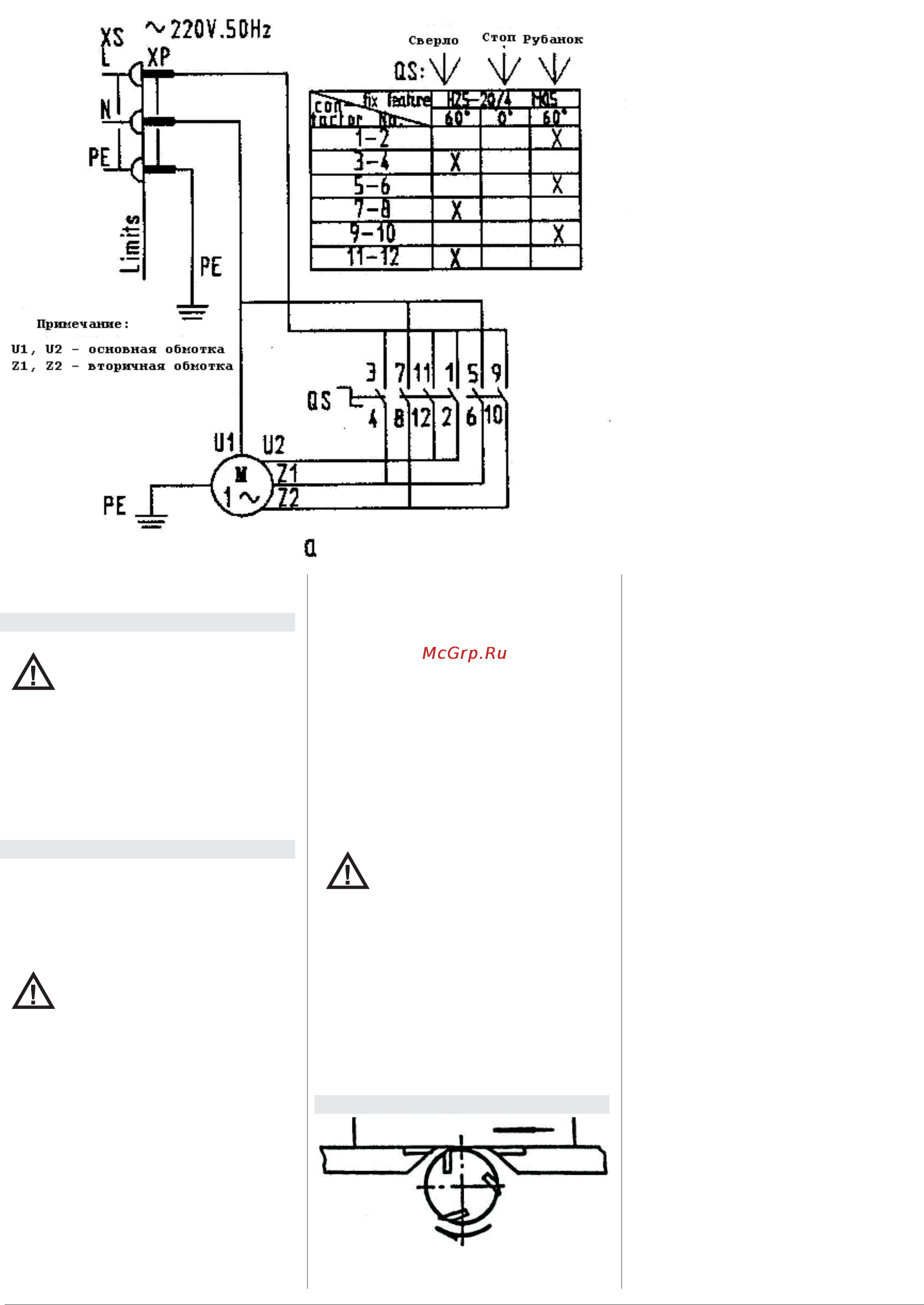

Сур. 6 Электрлік сызбасы
• Жүз 2 жалпақ сызғышпен жанасқаннан
кейін, жүздің дəл сол биіктікте үстел
бетіне тірелетіндей етіп жасаңыз,
алдымен ортаңғы бұрандаманы, со-
сын қалған екі шеткілерін бекітіңіз, 3
жүзді орнату үшін осы операцияларды
бірнеше қайталаңыз.
• Үстел бетіне жалпақ тілімшені
қойыңыз, оң жəне сол жағынан
тексеріңіз, тілім жүзі дəл сол бұрышқа
тиетінін көру үшін қолмен пышақ
білігін
5 бұрыңыз, қажет болса реттеңіз.
Назар аударыңыз!
Тұрпаты жəне сериясы əр түрлі
пышақтарды ешқашан бірге
қолданбаңыз.
• Пышақтардың биіктігі мен бұрыштары
(38° ~ 42°) бірдей болатындай етіп
қайраңыз. Пышақтарды ең кіші 21
мм биіктікке дейін қайрауға бола-
ды. (Жаңа пышақтың өлшемдері
210х30х3мм).
5.2.2 Беттерді сүргілеу
Дайындау:
• Станокты сөндіріп, сымды розеткадан
ажыратыңыз. 1-суреттегі бөгеткіш
тілімді 10 босатыңыз, көтергіш
тұтқасапты 11 бұрыңыз, алдыңғы
үстел 7 сізге қажетті бұрышта болған
кезде бөгеткіш тілім 10 алдыңғы
үстелді 7 белгілейтіндей етіп бұрыңыз.
• Өңделуге тиіс жұмыс
дайындамасының ендеріне
сəйкес екі шетінен сүргілеу үшін
бағыттаушыларды реттеңіз.
Бағыттаушылар 0°тан 45°қа дейін
бұрылуы мүмкін.
• Жұмыс кезінде алдыңғы үстелдің сол
жағынан тұрыңыз. Сол қолыңызды
дайындама үстіне оң қолдың алдына
қойыңыз.
• Дайындаманы біртіндеп беріңіз,
дайындама пышақтық білікті 50 мм
ге өткен кезде, оны артқы үстелде
сол қолмен басыңыз. Бір мезгілде оң
қолмен дайындамаға басып тұрыңыз.
• Қолыңызды қоршау астына ешқашан
қоймаңыз, бір жақ бетті сүргілеп
болған соң, дайындаманы 90° қа
бұрыңыз, бірінші бет бағыттаушыға
шектесетіндей етіп қойыңыз.
• Келесі бетті сүргілеу үшін оны алдыңғы
үстелдің бетіне орналастырыңыз.
Бағыттаушының сол жағына дай-
ындаманы орналастырыңыз, егер
дайындама ені бойынша сүргілеу
үшін 60мм-ден кіші болса, қорғанысты
бағыттаушыға жақынырақ жаққа
жылжытыңыз жəне оны дайындама
