21Қазақша Құрастырылған станок JKM-300
4. Қауіпсіздік ережелері
• Ағаш кесетін станоктарды белгіленуі
бойынша пайдаланбаса қауіпті болуы
мүмкін. Сондықтан келесі төменде
жазылған ережелермен қатар,
қауіпсіздік техникасының жалпы
ережелерін жазатайым оқиғаға душар
болмас үшін сақтаған жөн.
• Қауіпсіздік техникасына өндіруші
ұсынған техникалық қызмет көрсету
мен қолдану бойынша ережелерді
сақтау жатады.
• Нұсқаулықты ылғалды жəне лас
жерден қорғалған жерде станоктың
қасында сақтаңыз жəне келесі
тұтынушыға беріңіз.
• Станокпен жұмыс жасамас бұрын күн
сайын қорғаныш тетіктер мен олардың
қызметін тексеріңіз.
• Станок пен қорғаныс құрылғыларынан
табылған ақауларды білікті жəне
осыған уəкілетті мамандардың
көмегімен жойған дұрыс.
• Мұндай жағдайларда станокпен жұмыс
істеуге тыйым салынады, оны электр
желісінен суырып тастаңыз.
• Ережелерге сəйкес жеке қорғаныс
құралдарын қолданыңыз.
•
Денеге жабысып тұратын киім киіңіз
сақина, қолсағат жəне тағы басқа
əшекейлерді шешіп қойыңыз.
• Аралау дискісімен жұмыс істеу үшін
қолғап киіңіз.
• Егер сіздің шашыңыз ұзын болса, онда
оны қорғайтын тор немесе бас киім
киіңіз.
• Ұзын дайындамалармен жұмыс істеген
кезде үстелдің сəйкес ұзындығы мен
аунақшалы тіректер пайдаланыңыз.
• Жұмысты бастамас бұрын ара
-
лау дискісінің айналу бағытының
дұрыстығына көз жеткізіңіз.
• Аралау дискісі ең үлкен айналыс
санына жеткен соң ғана аралауды
бастаңыз.
• Аралау дискісін шетінен басу арқылы
тоқтатуға тыйым салынады.
• Дайындаманың кері соққысынан
сақтаныңыз.
• Əрдайым сынаны алып шығаратын
пышақ пен аралау дискісінің қорғаныс
қабын қолданыңыз. Сынаны алып
шығаратын пышақ пен қорғаныс
қабының
ара қашықтығы 2ден 5 мм ге
дейін болуы керек.
• Дөңгелек дайындамаларды аралаған
кезде дайындаманы айналып кетпес
үшін бекітіңіз. Үлкен дайындама-
ларды аралаған кезде тиісті тірейтін
құралдарды қолданыңыз.
• Дайындамалар жұмыс істеу
кезінде берік орнатылғанына жəне
олардың еркін қозғалысына жағдай
жасалғанына көз жеткізіңіз.
• Ешқашан да дайындаманы құр қолмен
ұстап алмаңыз.
• Көлденең аралауды
тек тіректің
көмегімен орындаңыз.
• Айналып тұрған аралау дискісін
ешқашан ұстап алмаңыз.
• Қысқа дайындамаларды (120 мм кем)
ұзына бойы аралау кезінде итергіш
қолданыңыз.
• Араланған бөліктің аралау дискісінің
тістерінің арасында тұрып қалмауын
жəне жоғары ұшпауын қадағалаңыз.
• Қысылған немесе кесілген дайында-
10
1 - Артқы үстел
2 - Тірек
3 - Мойынтірек корпусының негіздемесі
4 - Бекітуші тұтқа сап
5 - Пышақтық біліктің қорғаныс қабы
6 - Бұрғылау қысқысы
7 - Алдыңғы үстел
8 - Реттегіш бұранда
9 - Сырғанақ бағыттаушылар
10 - Бөгеткіш тілім
11 - Көтергіш тұтқа сап
12 - Сол жақ корпустық бет
13 - Орнатқыш штифт
14 - Қосу/сөндіру тетігі
15 - Алдыңғы тірек
16 - Корпустың қаттылығын күшейткіш
17 - Қозғалмалы негіздеме
18 - Бұрғылау үстелін орнатуға
арналған саңылау
19 - Шебер реттеуге арналған
бұранда
20 - Шебер реттеуге арналған
бұрандаға арналған тірек
21 - Тік сүйеніш
22 - Бекіткіш тұтқа сап
23 - Артқы тірек
24 - Мотор

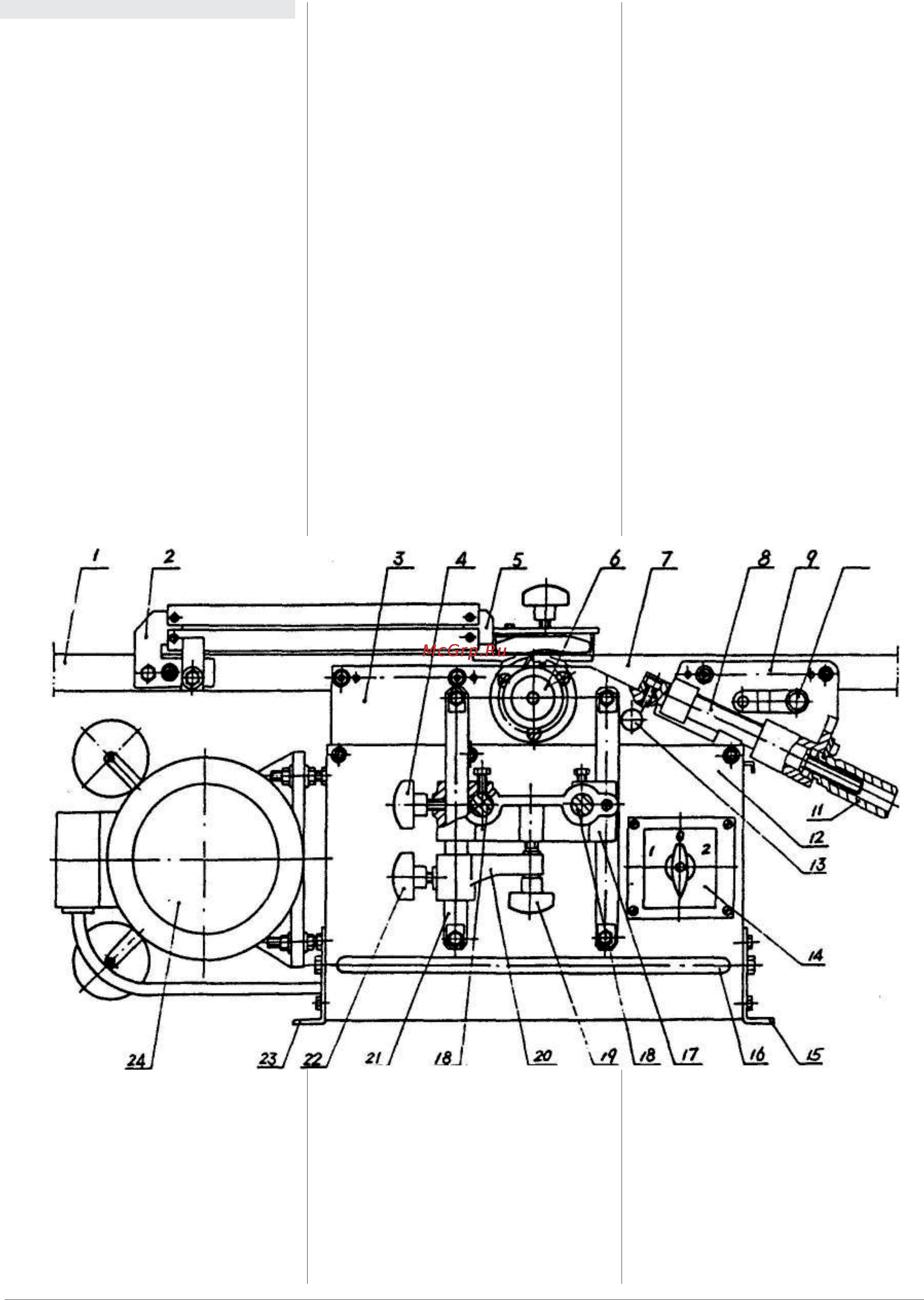

Сур. 1 Станоктың сызбасы
