16Комбінований верстат JKM-300 Українська16
5.2 Налагодження
Увага!
Перед проведенням монтажно-
налагоджувальних робіт
відключіть верстат від
електромережі!
• Видаліть захисну змазку від іржі за до-
помогою м`яких розчинників.
• Встановіть верстат на пласку поверх-
ню.
5.2.1 Заміна ножів
• Верстат постачається з 3-ма вже вста-
новленими ножами; однак кожен раз,
коли буде необхідно їх заточувати або
замінювати, дійте наступним методом:
Відключіть верстат.
Увага!
• Від`єднайте вилку від розетки, та пере-
конайтеся, що ніхто не зможе випадко-
во запустити верстат.
• Одягніть захисні рукавички.
• Див. Рис. 5. Послабте болт ножа 3,
вставте викрутку у отвір 12, витягніть
механізм 2 назовні, потім трохи
закрутіть болт 3, розмістіть пласку
лінійку на середню частину крайової
пластини заднього столу 1.
• Поверніть ножовий вал 5, лезо
2 буде
вдавлено у ножовий вал 5.

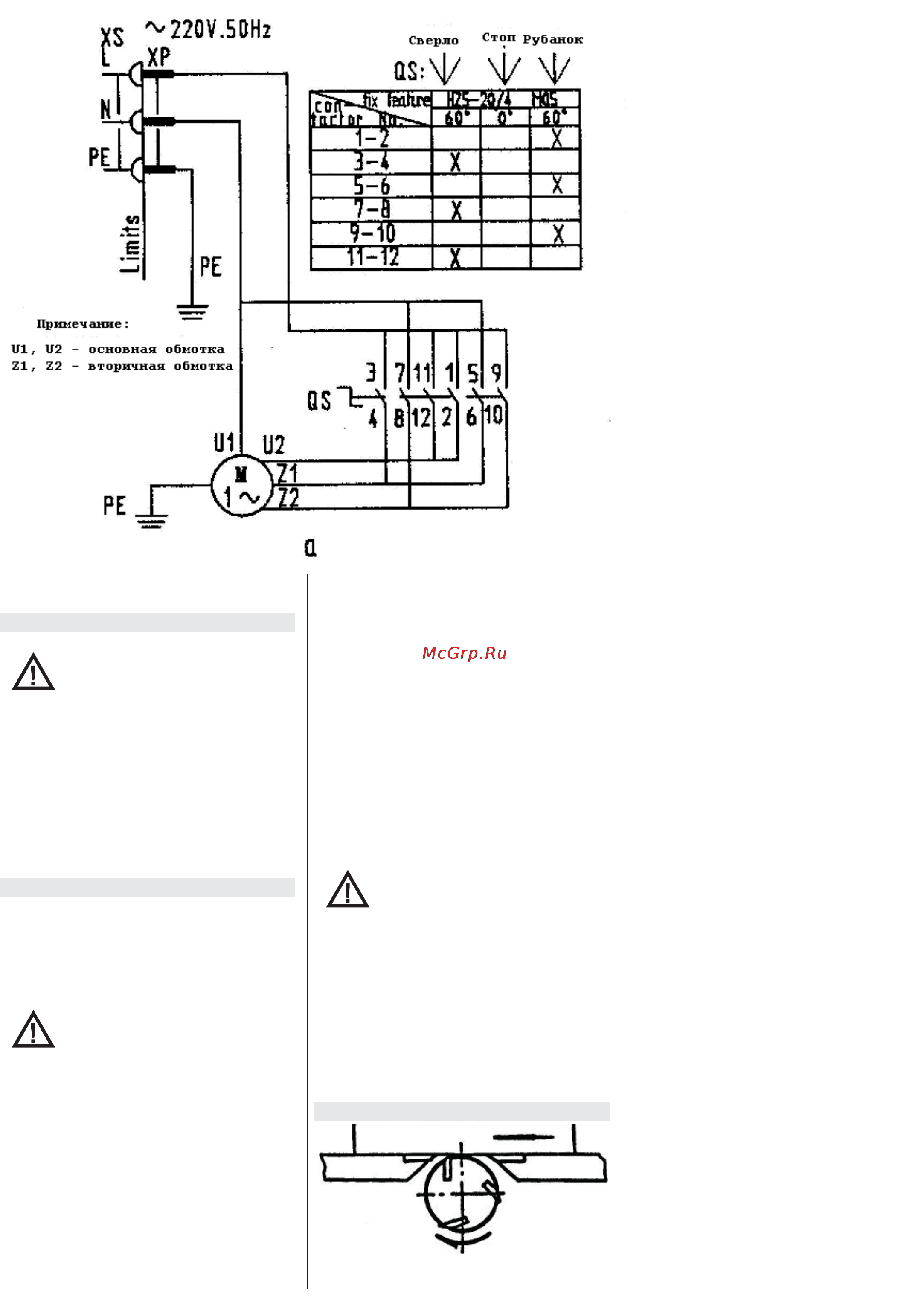

Рис.6 Електрична схема
• Дайте лезу 2 доторкнутися до пласкої
лінійки, потім зробіть так, аби лезо 2
уперлося у поверхню столу на тій же
висоті, спочатку закріпіть середній
болт, потім два по краях, повторіть ці
операції декілька разів, аби закінчити
встановлення 3 лез.
• Покладіть на поверхню столу пласку
пластину, перевірте зліва та спра-
ва, поверніть рукою ножовий
вал 5,
аби подивитися, чи торкається лезо
пластини під одним та тим же кутом,
відрегулюйте, якщо треба
Увага!
Ніколи не використовуйте разом
ножі різного типу та серій.
• Проводьте заточування ножів таким
чином, щоб вони мали однакову висо-
ту та кут (38°~42°).
• Ножі можна заточувати до мінімальної
висоти 21мм. (Новий ніж має розміри
210 Х 30 Х 3мм).
5.2.2 Стругання поверхонь
Підготовка:
• Вимкніть верстат та від`єднайте дріт
від розетки, послабте стопорну пласти-
ну 10 на Рис. 1, поверніть піднімаючу
рукоятку 11, коли передній стіл 7 буде
під необхідним Вам кутом, поверніть
стопорну пластину 10 так, аби вона
зафіксувала передній стіл 7.
• Відрегулюйте напрямні для струган-
ня з боків у відповідності з шириною
робочої заготовки, котру необхідно
обробити
. Напрямні можуть бути
повернені під кутом від 0° до 45°.
• Під час роботи стійте з лівого боку
переднього столу.
• Покладіть ліву руку перед правою
зверху заготовки. Повільно просувайте
заготовку, коли заготовка проходить
ножовий вал на 50 мм, притисніть її
на задньому столі лівою рукою. У той
же час правою рукою натискайте на
заготовку
• Ніколи не кладіть руки під огорожу,
після того, як закінчите стругання
одного боку, поверніть заготовку на
90°, зробіть так, аби перша сторона
примикала до напрямних.
• Покладіть другу сторону для стругання
на поверхню переднього столу.
• Розмістіть заготовку з лівого боку
від напрямної, якщо заготовка для
стругання менш ніж 60 мм по
ширині,
пересуньте захист убік до напрямної
та розмістіть її над заготовкою.
• Якщо заготовка, котра повинна бути
простругана, більш ніж 60 мм шири-
