5Русский Комбинированный станок JKM-300
5. Транспортировка и пуск в
эксплуатацию
5.1 Транспортировка и установка
• На станке имеется пара крюков, убе-
дитесь, что они до упора закручены и
не болтаются. Осторожно переносите
и опускайте его.
• Постарайтесь поместить станок в про-
сторное и сухое помещение, установи-
те его на прочное основание и затем
закрепите.
• Станки упакованы в транспорти-
ровочные ящики. Заказчик должен
установить демонтированные части
в
соответствии с последовательностью
и методами, указанными ниже.
Установка сверлильного узла:
• Имеется два типа блоков такого рода
деталей. Тип A (см. Рис. 2) и тип В (см.
Рис. 3). Мы обычно предоставляем
сверлильный блок типа В, однако по
запросу клиента, мы можем также
предоставить и тип А.
• После установки сверлильного блока
типа А, как показано на Рис. 2, поме-
стите роликовые направляющие 1 и 7
в контрольные
отверстия подвижного
основания 17, как показано на Рис. I, и
закрепите его.
• Либо после установки сверлильного
блока типа В, как показано на Рис. 3,
поместите роликовые направляющие
6 и 8 в контрольные отверстия под-
вижного основания 17, как показано на
Рис. I, и закрепите его.

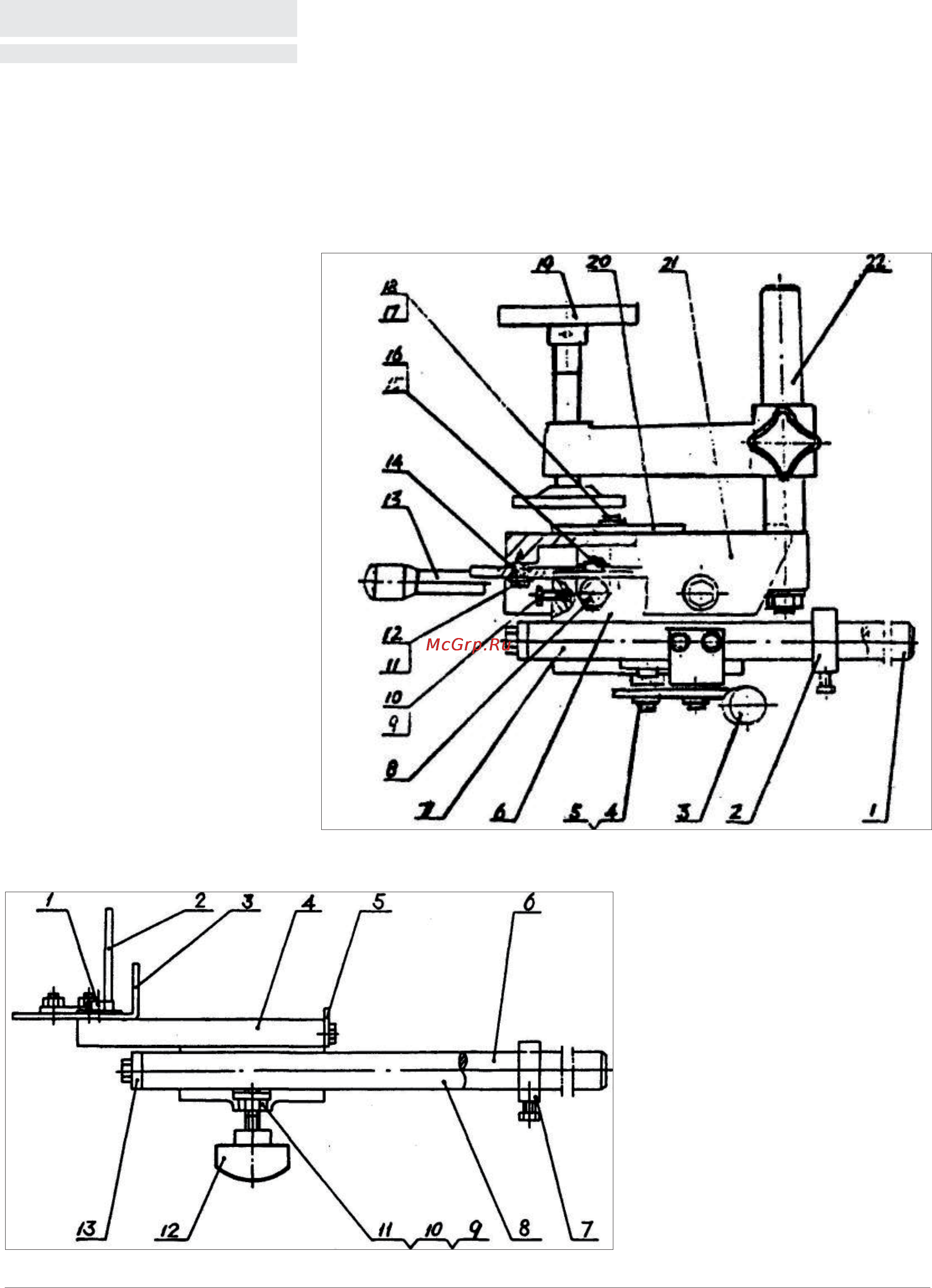

Рис. 3 Сверлильный блок тип В
Рис. 2 Сверлильный блок тип A
Сверлильный блок тип В (Рис. 3)
1 - болт M6х12
2 - ограждение
3 - установочная пластина
4 - сверлильный узел
5 - ограничитель
6 - роликовая направляющая
7 - установочное кольцо
8 - роликовая направляющая
9 - гайка М6
10 - регулировочный винт
11 - нажимная пластина
12 - стопорная пластина
13 - соединительная пластина
Сверлильный блок тип A (Рис. 2)
1 - роликовая направляющая
2 - установочное кольцо
3 - подъемная тяга
4 - регулировочный винт
5 - винт М6
6 - средний ползунок
7 - роликовая направляющая
8 - поперечная роликовая направляю-
щая
9 - болт M8х16
10 - опорный штырь
11 - болт M6х16
12 - большая шайба 6-140HV
13 - подъемный рычаг
14 - сжимающая муфта
15 - регулировочный винт
16 - гайка
17 - болт M6х12
18 - большая шайба 6-140HV
19 - зажим
20 - установочная пластина
21 - сверлильный узел
22 - стойка
