7Русский Комбинированный станок JKM-300
5.2 Наладка
Внимание!
Перед проведением монтажно-
наладочных работ отключите станок
от эл. сети!
• Удалите защитную смазку от ржавчи-
ны с помощью мягких растворителей.
• Установите станок на плоскую поверх-
ность.
5.2.1 Замена ножей
• Станок поставляется с 3-мя уже уста-
новленными ножами; однако каждый
раз, когда будет необходимо их зато-
чить или сменить, действуйте следую-
щим способом: Отключите станок.
Внимание!
• Отсоедините вилку из розетки, и убе-
дитесь, что никто не сможет случайно
запустить станок.
• Наденьте защитные перчатки.
• См. Рис. 5. Ослабьте болт ножа 3,
вставьте отвертку в отверстие 12,
вытяните механизм 2 наружу, затем
немного закрутите болт 3, поместите
плоскую линейку на среднюю часть
краевой пластины заднего стола 1.
• Поверните ножевой вал 5, лезвие 2
будет вдавлено
в ножевой вал 5.

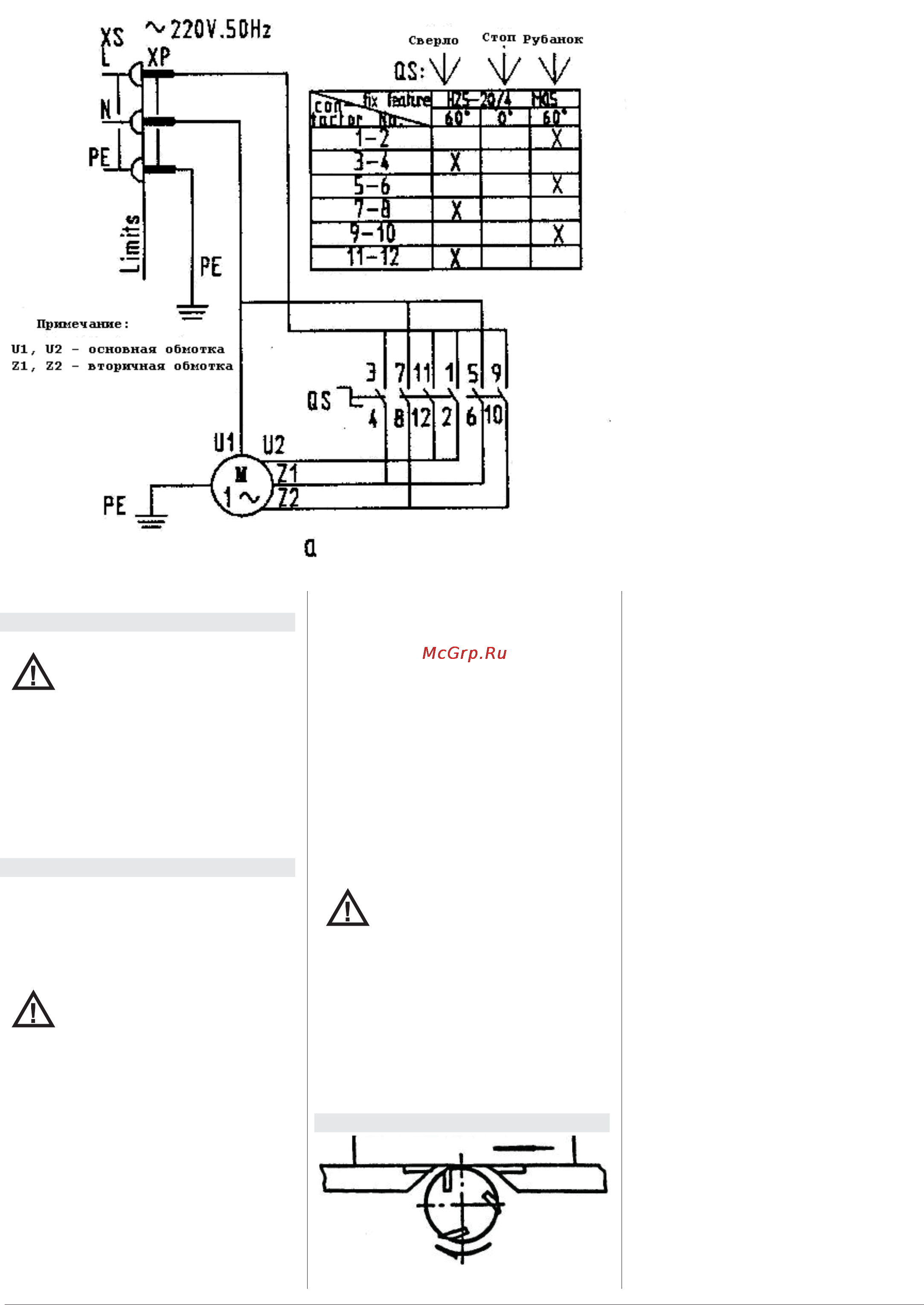

Рис.6 Электрическая схема
• Дайте лезвию 2 соприкоснуться с
плоской линейкой, затем сделайте так,
чтобы лезвие 2 уперлось в поверх-
ность стола на той же высоте, вначале
закрепите средний болт, затем два по
краям, повторите эти операции не-
сколько раз, чтобы закончить установ-
ку 3 лезвий.
• Положите на поверхность стола
плоскую пластину, проверьте слева
и справа, поверните
рукой ножевой
вал 5, чтобы посмотреть, касается ли
лезвие пластины под одним и тем же
углом, отрегулируйте, если надо.
Внимание!
Никогда не используйте вместе ножи
разного типа и серий.
• Производите заточку ножей таким об-
разом, чтобы они имели одинаковую
высоту и угол (38° ~42°). Ножи можно
затачивать до минимальной высоты
21мм. (Новый нож имеет размеры 210
X 30 X 3мм).
5.2.2 Строгание поверхностей
Подготовка:
• Выключите станок и отсоедините про-
вод из розетки, ослабьте стопорную
пластину 10 на Рис. 1, поверните под-
нимающую рукоятку 11, когда перед-
ний стол 7 будет под нужным вам
углом, поверните стопорную пластину
10 так, чтобы она зафиксировала
передний стол 7.
• Отрегулируйте направляющие для
строгания по бокам в соответствии с
шириной рабочей заготовки, которую
нужно обработать.
• Направляющие могут быть повернуты
от 0 до 45° угол.
• Во время работы стойте с левой сто-
роны переднего стола.
• Положите левую руку перед правой
поверх заготовки.
• Плавно продвигайте заготовку, когда
заготовка проходит ножевой вал на
50 мм, придавите ее на заднем столе
левой рукой.
• В то же время правой рукой
надавли-
вайте на заготовку.
• Никогда не кладите руки под ограж-
дение, после того, как закончите
строгание одной стороны, поверните
заготовку на 90°, сделайте так, чтобы
первая сторона примыкала к направ-
ляющим.
• Положите вторую сторону для строга-
ния на поверхность переднего стола.
• Поместите заготовку с левой стороны
