15
Комбінований верстат JKM-300
Українська 15
10 11 12
1 2 3 4 5
• Закріпіть поперечний стіл: З`єднайте
вкладень 18, основу роликових на-
прямних 19 та основу відрізного столу
21 за допомогою гвинта 20, слідкуйте,
аби роликова напрямна 17 була верти-
кальною по відношенню до осі ножо-
вого валу 2.
• Закріпіть поперечний стіл 11 на
роликовій напрямній 17. Правильно
відрегулюйте роликову підпору Б, та
обперіть ролик 14 на роликову напрям-
ну 17
сильно, але повільно.
• Потім прикріпіть масштабну лінійку 10
до поперечного столу 11.
• Очистіть стіл після закінчення скла-
дання та протріть кожну нефарбовану
деталь бензином або скипидаром

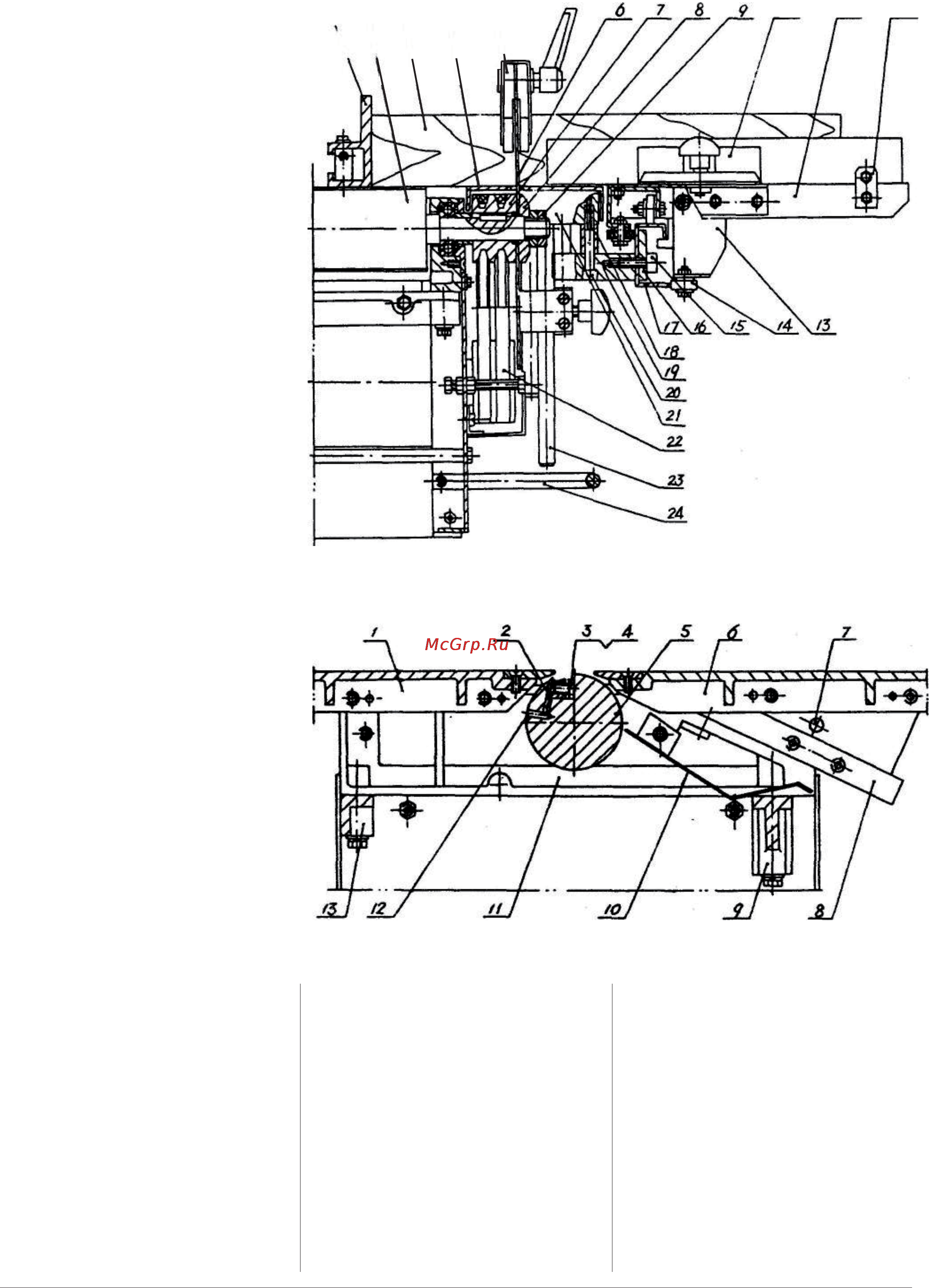

Схема пиляльної частини (Рис. 4)
1 – напрямна
2 – фрезерний шпиндель
3 – дерев`яний брусок
4 – відрізний стіл
5 – кожух пилки
6 – циркулярна пилка
7 – шків
8 – фланець
9 – гайка
10 – масштабна лінійка
11 – поперечний стіл
12 – встановлювана пластина
13 – підпора ролика
14 – ролик
15 – гвинт М8х55
16 – натискна пластина
17 – роликова напрямна поперечної
пилки
18 – вкладень h9х25
19 – підпора роликової напрямної
20 – гвинт М8х55
21 – основа пилки
22 – клиновий ремінь А800
23 – допоміжна підпора відрізаного
столу
24 – рукоятка
Стругальний блок (Рис. 5)
1 – несучий стіл
2 – ріжуче лезо
3 – болт ножа
4 – натискна ріжуча пластина
5 – ножовий вал
6 – передній стіл
7 – блокувальний важіль
8 – роликова напрямна
9 – посилена основа
10 – огорожа шпинделя
11 – основа підшипника
12 – регулювальний отвір
13 – посилена основа
Рис. 4 Схема пиляльної частини
Рис. 5 Стругальний блок
Електрична схема (Рис. 6)
• Електрична схема показана на Рис.
6 або б. Верстат може постачатися з
трифазним або однофазним мотором,
в залежності від запиту замовника.
• Робота по підключенню повинна
проводитися фахівцем, необхідно
перевірити, аби верстат був заземле-
ний.
• Напруга, частота, струм джерела жив-
лення повинні відповідати вимогам за-
значеним на верстаті, похибка напруги
допускається
у межах ± 5%.
Трифазний мотор:
• З`єднайте вимикач панелі з трифазним
силовим кабелем, та використовуйте
жовто-зелений дріт у якості дроту за-
землення.
• Запустіть машину та перевірте напря-
мок обертання ножового валу. Якщо
він неправильний, поміняйте два з
трьох дротів..
Однофазний мотор:
• З`єднайте джерело живлення з 16 А
автоматом захисту, потім вставте вил-
ку верстата в розетку.
