8 РусскийКомбинированный станок JKM-300
от направляющей, если заготовка для
строгания меньше 60 мм по ширине,
передвиньте защиту в сторону ближе
к направляющй и поместите ее над
заготовкой.
• Если заготовка, которая должна быть
прострогана, больше 60 мм шириной,
передвиньте защиту в сторону к левой
стороне заготовки и соедините ее с
поверхностью стола, другая сторона
заготовки должна опираться
о направ-
ляющую.
• Медленно подавайте, убедитесь, что
в заготовке отсутствуют трещины или
опасные сучки.
• Вогнутую поверхность кладите вниз,
для длинных заготовок используйте
опоры на выходе со станка.
• Избегайте обрабатывать короткие и
малоразмерные заготовки, если не-
обходимо, используйте специальный
толкатель.
• Держите ножи достаточно острыми.
• При любой неожиданной ситуации с
инструментом, заготовками или не-
счастном случае сразу отключайте
станок.
• После работы отключите станок, очи-
стите его от опилок и закройте ножи
при помощи специальной защиты.

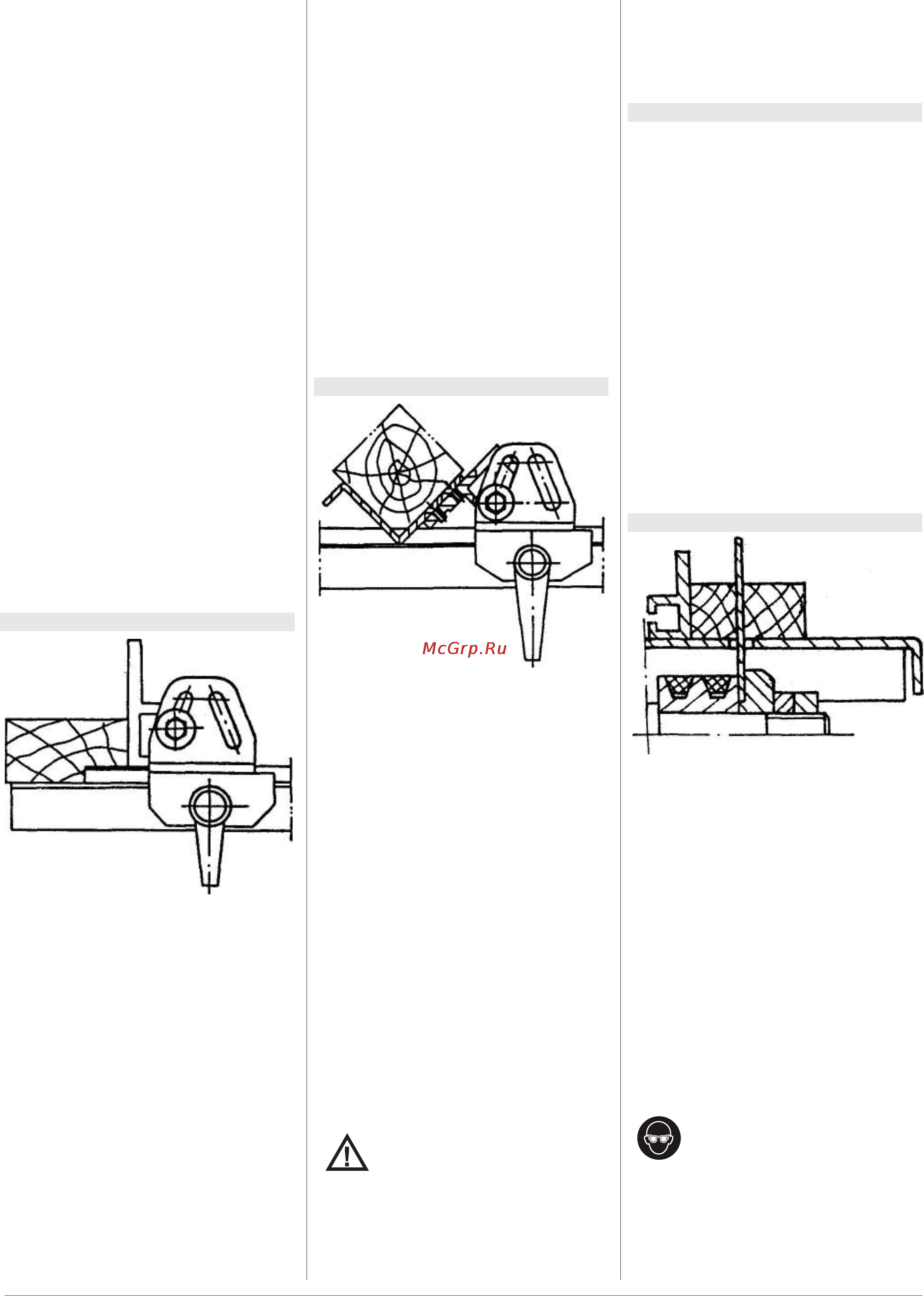

5.2.3 Пазование
Подготовка:
• Выключите станок и отсоедините про-
вод из розетки, снимите защиту.
• См. Рис. 1. Наденьте перчатки, убеди-
тесь, чтобы один из трех ножей был
выставлен на ту высоту, что и уступ
паза, который планируется выбрать
или на 0,5 мм больше.
• Опустите передний стол фуганка
до такой высоты, чтобы он соответ-
ствовал глубине
планируемого паза.
Направляющая должна стоять парал-
лельно по отношению уступу.
• Во время работы стойте с левой сто-
роны переднего стола, плавно толкай-
те заготовку, когда заготовка пройдет
10 мм ножевого вала, прижмите за-
готовку на заднем столе левой рукой,
при этом одновременно толкайте ее
правой рукой.
• Подавайте медленно, убедитесь, что
в заготовке нет трещин или опасных
сучков.
• Вогнутую поверхность кладите вниз,
для длинных заготовок используйте
опоры на разгрузке.
• Избегайте обработки коротких и мало-
мерных заготовок. Если необходимо,
используйте специальные толкате-
ли. Работайте только заточенными
ножами.
• При любой неожиданной ситуации с
инструментом, заготовками или не-
счастном случае сразу отключайте
станок.
• После работы отключите станок, очи-
стите его от опилок и закройте ножи
при помощи специальной защиты.
5.2.4 Снятие фасок
Подготовка:
• Выключите станок и отсоедините
провод из розетки, опустите передний
стол рейсмуса до требуемой высоты.
• Поставьте упор для фасок с направ-
ляющей и соедините направляющую
с основанием, как показано слева на
Рис. 5. Установите направляющую с
правой стороны стола.
• Закройте ножевой вал специальной
защитой.
• Во время работы стойте с левой
стороны
станка, поместите заготовку
на упор для снятия фасок, при этом
нужная поверхность должна примы-
кать к поверхности стола.
• Держите левую руку перед правой,
прижимая заготовку, плавно подавай-
те заготовку, и когда она пройдет 10
мм ножевого вала, прижмите её на
заднем столе левой рукой, при этом
одновременно толкайте ее правой
рукой
.
Осторожно!
Убедитесь, что в заготовке нет тре-
щин или опасных сучков. Держите
ножи достаточно острыми. При лю-
бой неожиданной ситуации с инстру-
ментом, заготовками или несчастном
случае сразу отключайте станок.
• После работы отключите станок, очи-
стите его от опилок и закройте ножи
при помощи специальной защиты.
5.2.5 Установка пильного диска
• Выключите станок и отсоедините про-
вод из розетки, снимите нижний кожух
пилы, ослабьте стопорную пластину,
демонтируйте распиловочный стол.
• См. Рис. 4. Поместите отвертку в от-
верстие 12 ножевого вала 5, чтобы за-
стопорить шпиндель, отвинтите гайку
при помощи гаечного ключа, будьте
осторожны, чтобы не повредить
резьбу, снимите фланец, тщательно
очистите фланец и пильный диск,
чтобы они идеально подходили друг
к другу, установите пильный диск на
фланец, а затем установите их вместе
со шпинделем, зафиксировав двойной
гайкой, затем установите распиловоч-
ный стол, нижний кожух, и одновре-
менно поставьте распиловочный стол
на 0.5~1 мм выше заднего стола.
5.2.6 Распиливание
Подготовка:
• Выключите станок и отсоедините про-
вод из розетки, установите пильный
диск и распиловочный стол, как указа-
но в части 5.2.5, затем установите на
распиловочный стол расклинивающий
нож, держите центр расклинивающего
ножа на уровне пильного диска.
• Установите на расклинивающий нож,
кожух пильного диска.
• Расположите направляющие в соот-
ветствии с шириной пропила
для про-
ведения продольного распиливания.
Направляющая может использоваться
наоборот и под углом 0~45°.
• Установите поперечный стол для про-
ведения поперечных распилов или
распилов под углом ±45°.
• Во время работы надевайте
защитные очки
• Стойте с правой стороны распило-
вочного стола. Разместите одну часть
рабочей заготовки напротив направля-
ющей, а другую часть упирайте в по-
верхность стола, подавайте медленно.
