3Русский Комбинированный станок JKM-300
техническое обслуживание оборудова-
ния осуществляются покупателем.
4. Указания по технике
безопасности
• Деревообрабатывающие станки могут
быть опасны при неправильном ис-
пользовании. Поэтому для безопас-
ной работы необходимо соблюдение
указаний по технике безопасности для
предотвращения несчастных случаев.
• Техника безопасности включает в себя
также соблюдение инструкции по экс-
плуатации и техническому обслужива-
нию, предоставленные изготовителем.
• Всегда храните инструкцию, предохра-
няя ее от грязи и влажности, переда-
вайте дальнейшим пользователям.
• Ежедневно перед включением станка
проверяйте функционирование необ-
ходимых защитных устройств.
• Установленные дефекты станка или
защитных устройств необходимо не-
замедлительно устранить с помощью
уполномоченных для этого специали-
стов.
• Не включайте в таких случаях станок,
выключите ее из эл. сети.
• Применяйте необходимые согласно
предписаниям средства
личной за-
щиты.
• Надевайте плотно прилегающую
одежду, снимайте украшения, кольца и
наручные часы.
• Для работы с пильным диском наде-
вайте рабочие перчатки.
• Если у Вас длинные волосы, наде-
вайте защитную сетку для волос или
головной убор.
• При работе с длинными заготовками
используйте соответствующие удлине-
ния стола, роликовые опоры.
• Перед началом работы проверьте
правильное направление вращения
пильного диска.
• Пильный диск должен достичь макси-
мального числа оборотов, прежде чем
начать пиление.
• Не допустима остановка пильного дис-
ка путем бокового нажатия.
• Избегайте обратного удара заготовки.
• Всегда применяйте расклинивающий
нож и защитный кожух пильного диска.
Расстояние между пильным диском и
расклинивающим ножом должно со-
ставлять от 2 до 5 мм.
• При пилении круглых заготовок закре-
пляйте заготовку от проворачивания.
При пилении больших заготовок при-
меняйте соответствующие вспомога-
тельные средства для опоры.
• Следите за тем, чтобы все заготовки
были надежно закреплены во вре-
мя работы, и было обеспечено их
безопасное движение.
• Никогда
не удерживайте заготовку
просто руками.
• Поперечные распилы выполняйте
только с помощью упора.
• Никогда не хватайтесь за вращающий-
ся пильный диск.
• При продольном пилении коротких
заготовок (меньше чем 120 мм) при-
меняйте толкатель.
• Следите за тем, чтобы отпиленный
материал не был захвачен зубьями
пильного диска и отброшен вверх.
• Отпиленные, закрепленные
заготовки
удаляйте только при выключенном
10
1 - задний стол
2 - опора
3 - основание корпуса подшипников
4 - фиксирующая рукоятка
5 - защитный кожух ножевого вала
6 - сверлильный патрон
7 - передний стол
8 - регулировочный винт
9 - скользящие направляющие
10 - стопорная пластина
11 - поднимающая рукоятка
12 - левый корпусной лист
13 - установочный штифт
14 - выключатель
15 - передняя опора
16 - усилитель жесткости корпуса
17 - подвижное основание
18 - отверстия для установки сверлиль-
ного стола
19 - винт для тонкой регулировки
20 - опора винта для
тонкой регулиров-
ки
21 - вертикальная стойка
22 - фиксирующая рукоятка
23 - задняя опора
24 - мотор

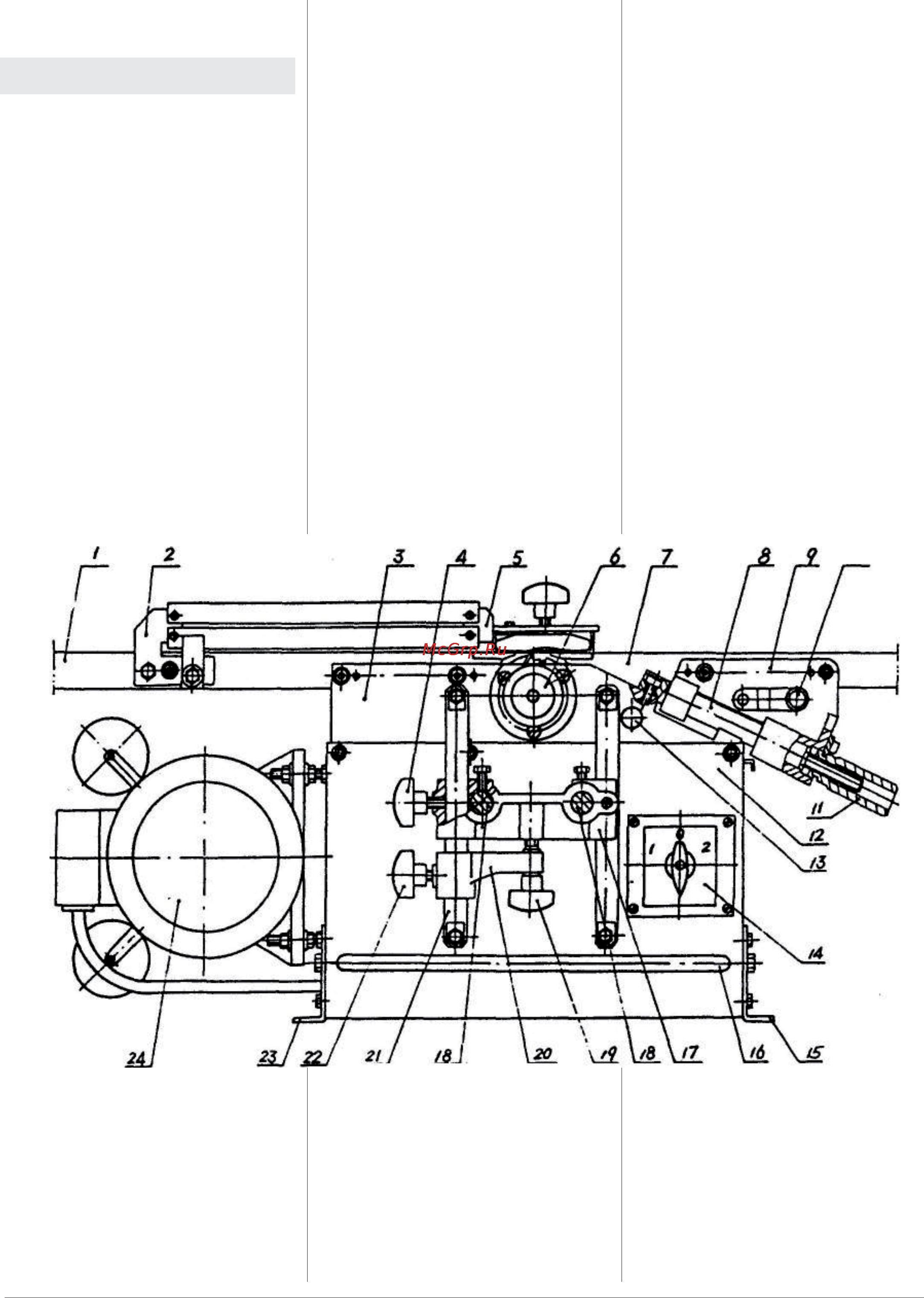

Рис. 1 Схема станка
