6 РусскийКомбинированный станок JKM-300
10 11 12
1 2 3 4 5
• Закрепите поперечный стол: Соедини-
те вкладыш 18, основание роликовых
направляющих 19 и основание отрез-
ного стола 21 при помощи винта 20,
следите, чтобы роликовая направляю-
щая 17 была вертикальна по отноше-
нию к оси ножевого вала 2.
• Закрепите поперечный стол 11 на ро-
ликовой направляющей 17. Правильно
отрегулируйте роликовую опору В, и
обоприте ролик 14 на роликовую на-
правляющую
17 сильно, но плавно.
• Затем прикрепите масштабную линей-
ку 10 к поперечному столу 11.
• Очистите стол после окончания сбор-
ки и протрите каждую не покрашенную
деталь бензином или скипидаром.

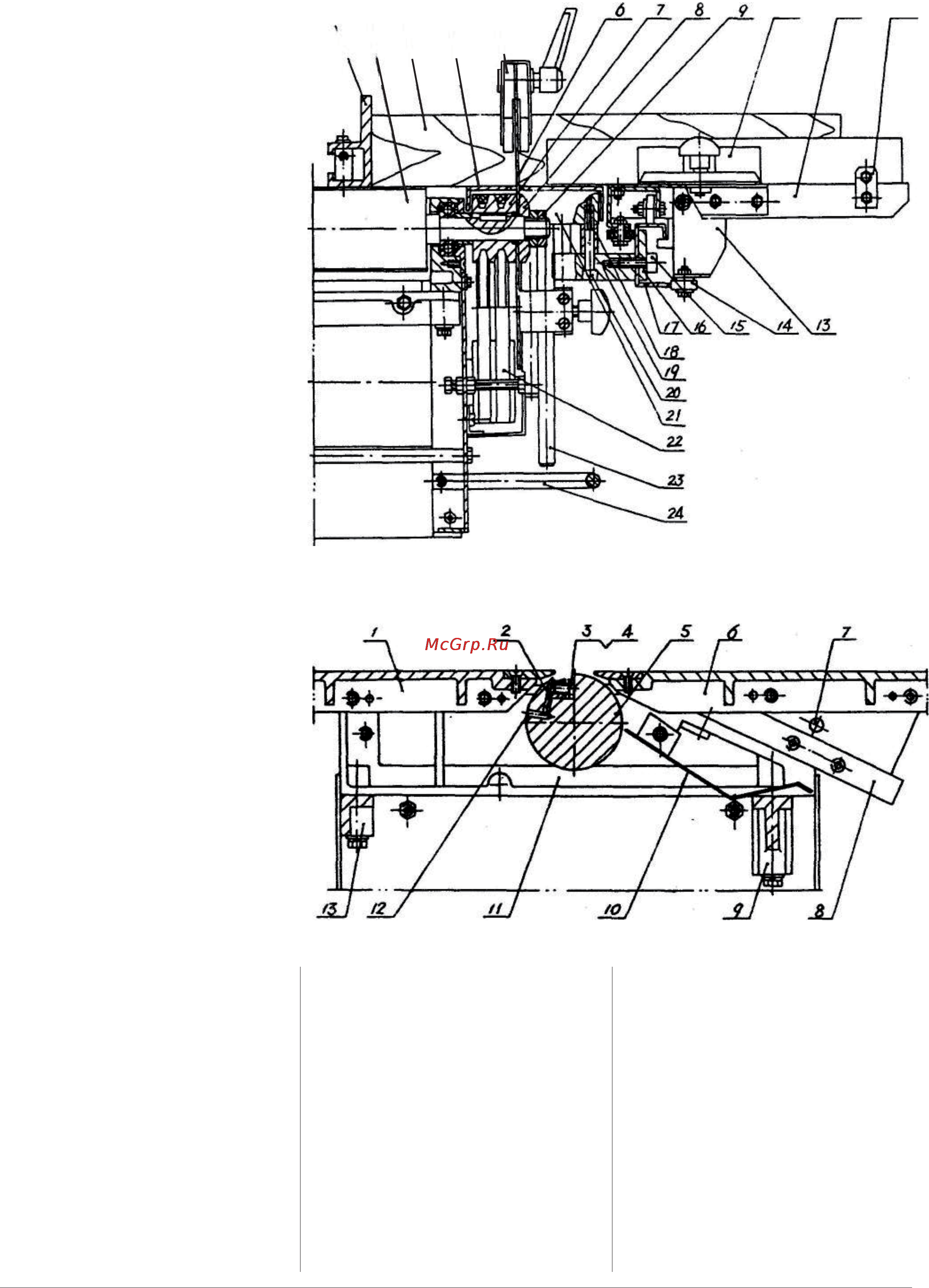

Схема пильной части (Рис. 4)
1 - направляющая
2 - фрезерный шпиндель
3 - деревянный брусок
4 - стол циркулярной пилы
5 - кожух пилы
6 - циркулярная пила
7 - шкив
8 - фланец
9 - гайка
10 - упор для поперечных распилов
11 - поперечный стол
12 - установочная пластина
13 - опора ролика
14 - ролик
15 - винт M8х55
16 - нажимная пластина
17 - роликовая направляющая попереч-
ной пилы
18 - вкладыш h9х25
19 - опора роликовой направляющей
20 - винт M8х55
21 - основание пилы
22 - клиновой ремень A800
23 - вспомогательная опора отрезного
стола
24 - рукоятка
Строгальный блок (Рис. 5)
1 - несущий стол
2 - режущее лезвие
3 - болт ножа
4 - нажимная режущая пластина
5 - ножевой вал
б - передний стол
7 - блокирующий рычаг
8 - роликовая направляющая
9 - усиленное основание
10 - ограждение шпинделя
11 - основание подшипника
12 - регулировочное отверстие
13 - усиленное основание
Рис. 4 Схема пильной части
Рис. 5 Строгальный блок
Электрическая схема (Рис. 6)
• Электрическая схема показана на Рис.
6 a или b. Станок может поставлять-
ся с трехфазным или однофазным
мотором, в зависимости от запроса
заказчика.
• Работа по подключению должна про-
водиться специалистом, необходимо
проверить, чтобы станок был зазем-
лен.
• Напряжение, частота, ток источника
питания должны соответствовать
требованиям указанным на станке,
погрешность напряжения допускается
в
пределах ± 5 %.
Трехфазный мотор:
• Соедините выключатель панели с
трехфазным силовым кабелем, и
используйте желто-зеленый провод в
качестве провода заземления.
• Запустите машину и проверьте на-
правление вращения ножевого вала.
Если оно неправильное, поменяйте
два из трех проводов.
Однофазный мотор:
• Соедините источник питания с 16A ав-
томатом защиты, затем вставьте вилку
станка в розетку.
