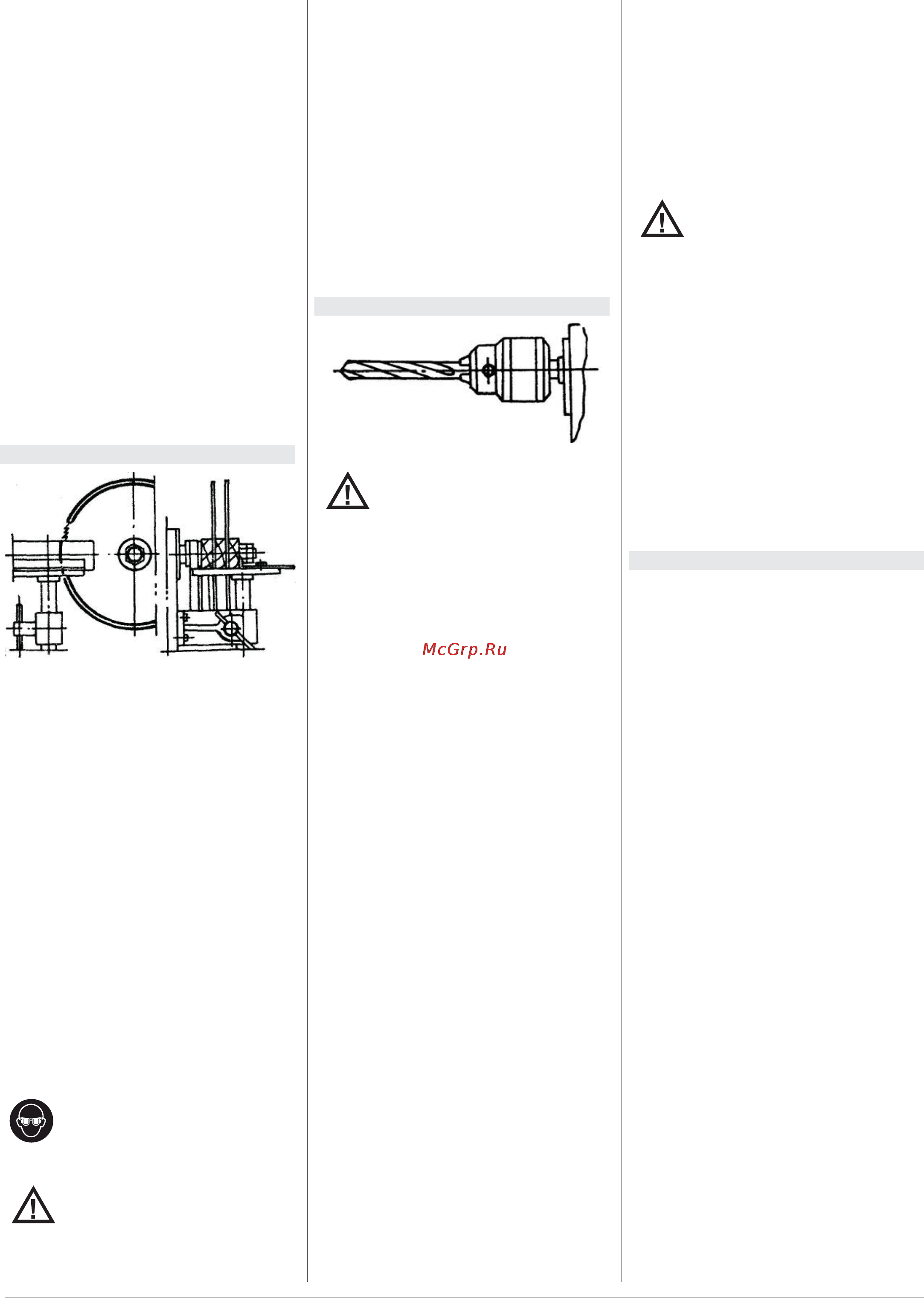

Jet JKM-300 (10000880M) [18/40] Виготовлення шипа

18Комбінований верстат JKM-300 Українська18

дрібних заготовок, якщо необхідно,

користуйтеся спеціальними пласки-

ми притисками заготовки.

• Для довгих заготовок використовуйте

спеціальні підпори або роликові столи.

• Переконайтеся, що у заготовці немає

тріщин або небезпечних сучків, не

очищуйте стіл під час роботи.

• Тримайте пиляльний диск гострим.

• За будь-якої несподіваної ситуації з

інструментом, заготовками або не-

щасним

випадком одразу відключайте

верстат.

• Після роботи висмикніть вилку та

відключіть основне живлення.

• Очистіть столи та приберіть тирсу,

зніміть пиляльний диск.

• Встановіть та зафіксуйте фланець на

шпинделі, по завершенню встановіть

розпилювальний стіл та міцно

зафіксуйте.

5.2.7 Виготовлення шипа

Підготовка:

• Вимкніть верстат та від`єднайте дріт

від розетки (Рис. 5).

• Послабте та зніміть стопорну пластину

7, поверніть кожух переднього столу

6, витягніть встановлювальний штифт

13 на Рис. 3, поверніть кожух ножового

валу 10 догори, замініть встановлю-

вальний штифт 13.

• Демонтуйте розпилювальний

стіл, встановіть пиляльний диск

на кінці шпинделя, встановіть на

стійку заготовку, розташуйте блок

у відповідності з висотою робочої

заготовки, відрегулюйте центральну

лінію робочої заготовки та вісь шпин-

деля механізму в одній горизонтальній

пласкості, зафіксуйте установку,

потім відрегулюйте встановлювальну

пластину так, щоб обидві вертикальні

базові пласкості робочої заготовки

щільно стикалися з установкою.

• Запустіть верстат, використо-

вуючи захисні окуляри, стійте

перед установкою, подавайте

повільно.

Обережно!

Переконайтеся, що у заготовці

немає тріщин або небезпечних

сучків, не очищуйте стіл під час

роботи. Тримайте пиляльний диск

гострим. За будь-якої несподіваної

ситуації з інструментом, заготовка-

ми або нещасним випадком одразу

відключайте верстат.

• Після роботи висмикніть вилку та

відключіть основне живлення.

• Очистіть столи та приберіть тирсу,

зніміть пиляльний диск.

• Встановіть та зафіксуйте фланець на

шпинделі, по завершенню встановіть

розпилювальний стіл та міцно

зафіксуйте на 0,5~1 мм вище, ніж

задній стіл.

5.2.8 Свердління

Увага!

Підготовка:

• Відключіть верстат та від`єднайте дріт

із розетки.

• Встановіть свердлильний патрон та

свердло, відрегулюйте висоту столу у

відповідності з розміром робочої за-

готовки.

• Якщо підіймач занадто великий, див.

Рис. 1, спочатку послабте стопорну

пластину 4, 22, пересуньте рухому

основу 17 угору або вниз у підходяще

положення, потім зафіксуйте пластину

22, поверніть гвинт тонкого регулюван

ня 19.

• Після встановлення свердлильно-

го блоку на необхідну висоту для

конкретної робочої заготовки затягніть

стопорну пластину 3, розташуйте вста-

новлювальну пластину в положенні у

відповідності із заготовкою, зробіть на

заготовці відмітку, увімкніть верстат у

розетку.

• Стійте лицем до свердла, розташуйте

заготовку на верстаті, див. Рис. 3.

• Для свердлильного верстату типа Б

тримайте заготовку з обох боків на

встановлювальній пластині 3, по-

давайте повільно, аби просвердлити

намічений отвір.

• Щоб контролювати глибину свердління

використовуйте встановлювальне

кільце 7. Див. Рис. 2 для свердлильно-

го верстату типа А.

• Коли заготовка розміщується на

встановлювальній пластині 20,

зафіксуйте заготовку за допомогою

затиску 19, використовуйте піднімаючу

пластину 3, аби просвердлити

намічений отвір.

• Контролюйте глибину за допомогою

встановлюваного кільця 2; використо-

вуйте піднімаючу пластину 13, до-

вжина може контролюватися штифтом

виштовхувача 10.

• Встановлювальна пластина 20 може

бути розташована на верстаті 21 попе-

речно або поздовжньо, аби відповідати

різним вимогам.

Обережно!

• Користуйтеся достатньо гострим

свердлом.

• Подавайте повільно та легко, регуляр-

но міняйте свердло.

• Переконайтеся, що у заготовці немає

тріщин або небезпечних сучків, не

очищуйте стіл під час роботи.

• Тримайте пиляльний диск гострим.

• За будь-якої несподіваної ситуації з

інструментом, заготовками або не-

щасним випадком одразу відключайте

верстат.

• Після роботи

відключіть живлення,

демонтуйте свердло та очистіть стіл.

6. Обслуговування та догляд

• Для тривалого терміну служби та

високої якості роботи очищуйте вер-

стат від деревинної тирси та сміття

негайно після роботи.

• Періодично перевіряйте та підтягуйте

деталі верстата та його електричні

елементи.

• Кожні 1000 робочих годин наносіть

консистентну змазку на обидва

підшипники на кінцях шпинделя стру-

гального валу.

• Очищуйте поверхні кожного пристрою,

також усі ковзні поверхні, тримайте

їх у сухому місці, аби уникнути іржі.

• Перед кожним новим використан-

ням верстата перевіряйте мотор на

наявність його ізоляції.

• Беріть до уваги, що стругальні ножі,

обгумовані вали приводу руху заготов-

ки, пласкі, полі клинові, клинові та інші

ремені, а також ланцюги, що викори-

стовуються

в конструкції верстата,

відносяться до деталей швидкозношу-

ваних (витратні матеріали) та потребу-

ють періодичної заміни.

• Гарантія на такі деталі не

розповсюджується.

• Захисні кожухи, окремі деталі з пла-

стику та алюмінію, що використовують-

ся в конструкції верстата, виконують

запобіжні функції. Заміні по гарантії

такі деталі не підлягають.

• Завжди тримайте ножі,

пиляльний

диск, а також інші інструменти добре

заточеними, негайно заточуйте їх.

• Для гарного ковзання змащуйте усі
