Zebra ZD-500 [107/178] Демонтаж 3 дюймовых адаптеров катушек
![Zebra ZD-500 [107/178] Демонтаж 3 дюймовых адаптеров катушек](/views2/1303418/page107/bg6b.png)
95
Работа с принтером
Установка носителя
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A

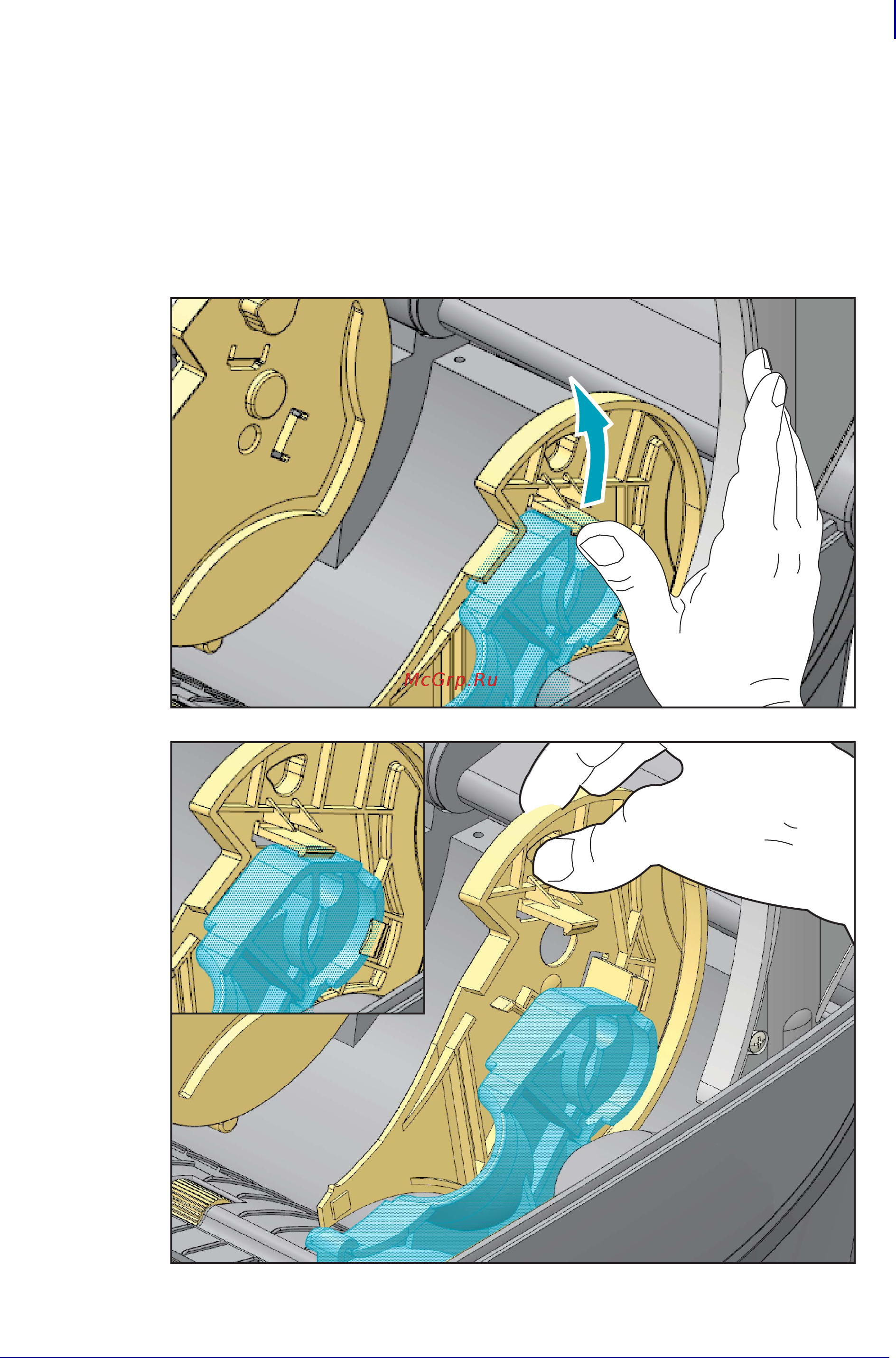

Демонтаж 3-дюймовых адаптеров катушек
1. Откройте принтер и извлеките носитель из принтера.
2. Надавите на фиксатор сзади адаптера катушки. Надавите на него вверх и в
направлении середины принтера. Адаптер катушки соскочит с держателя рулона
носителя.
3. Второй адаптер катушки снимите таким же образом.
