Настройка принтера
Ручная калибровка — носитель
84
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Ручная калибровка — носитель
Может возникнуть необходимость отрегулировать на принтере датчики и длину
этикетки для нового носителя. Небольшие различия в носителе в зависимости от
производителя и даже в зависимости от партии могут привести к необходимости
повторной калибровки принтера для используемого носителя.
Применяйте процедуру ручной калибровки, когда меняете носитель, если только это
не носитель из той же
самой партии.
Основной способ настройки принтера на используемый носитель — открыть на панели
управления меню SENSORS (ДАТЧИКИ) для доступа к процедуре MANUAL
CALIBRATION (РУЧНАЯ КАЛИБРОВКА). Применяйте следующую процедуру для
установки языка принтера, когда принтер включен и находится в состоянии готовности.
Процедура калибровки носителя этикеток с подложкой и промежутками между
этикетками:
1. Уста новите в принтер выбранный носитель этикеток. Удо с то в е р ьт е с ь , что датчик
носителя находится в центральном положении для (передаваемого) распознавания

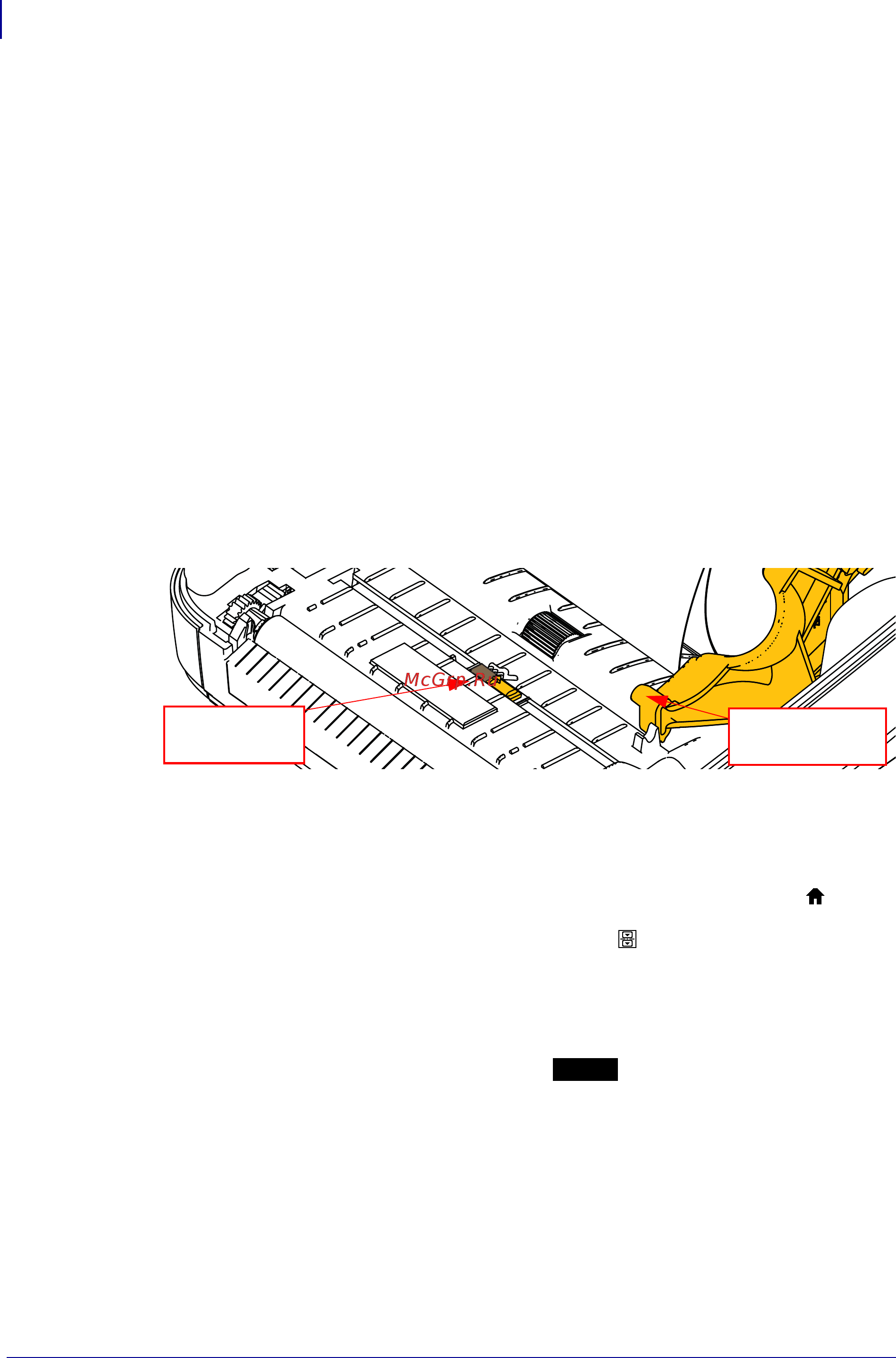

промежутков этикеток, как показано ниже.
2. Уд а л и т е первые 3 дюйма или 80 мм этикеток с подложки. Расположите подложку
без этикеток поверх опорного (приводного) валика, а переднюю кромку первой
этикетки — под направляющими носителя.
3. Закройте принтер. Включите принтер. Нажмите кнопку Home (Главная) ( ).
4. Перейдите к кнопке меню SENSORS (ДАТЧИКИ) ( ) и нажмите кнопку выбора
(
).
5. Используйте стрелки навигации влево () и вправо () для перехода к процедуре
MANUAL CALIBRATION (РУЧНАЯ КАЛИБРОВКА).
6. Нажмите кнопку выбора (—) под надписью START (ПУСК) в правой нижней части
дисплея.
7. На дисплее появятся сообщения:
LOAD BACKING (ЗАГРУЗКА ПОДЛОЖКИ)
PRINTER PAUSED (ПР-Р НА ПАУЗЕ)
8. Нажмите кнопку Pause (Пауза) один раз, чтобы запустить процедуру калибровки.
9. Когда первая часть калибровки закончится, на дисплее появятся сообщения:
RELOAD ALL (ПЕРЕЗАГРУЗИТЬ ВСЕ)
CONTINUE (ПРОДОЛЖИТЬ)
Центральное
положение
Направляющая
носителя
