Работа с принтером
Обзор технологии ленты
96
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Обзор технологии ленты
Лента представляет собой тонкую пленку, с одной стороны покрытую воском или
восковой смолой, которые оставляют отпечаток на носителе при термопереносе. Какой
тип ленты нужно использовать и какой она должна быть ширины, зависит от носителя.
При использовании ленты она должна быть не уже носителя. Если лента будет уже
носителя, износ печатающей головки
значительно возрастет.
Когда используется лента
Лента необходима для печати на носителях с термопереносом, а для носителей прямой
термопечати не нужна. Лента никогда не используется для прямой термопечати,
поскольку это может привести к искажению штрихкодов и изображений. Чтобы
определить, нужна ли лента для конкретного носителя, выполните проверку трением.
Сторона ленты с покрытием

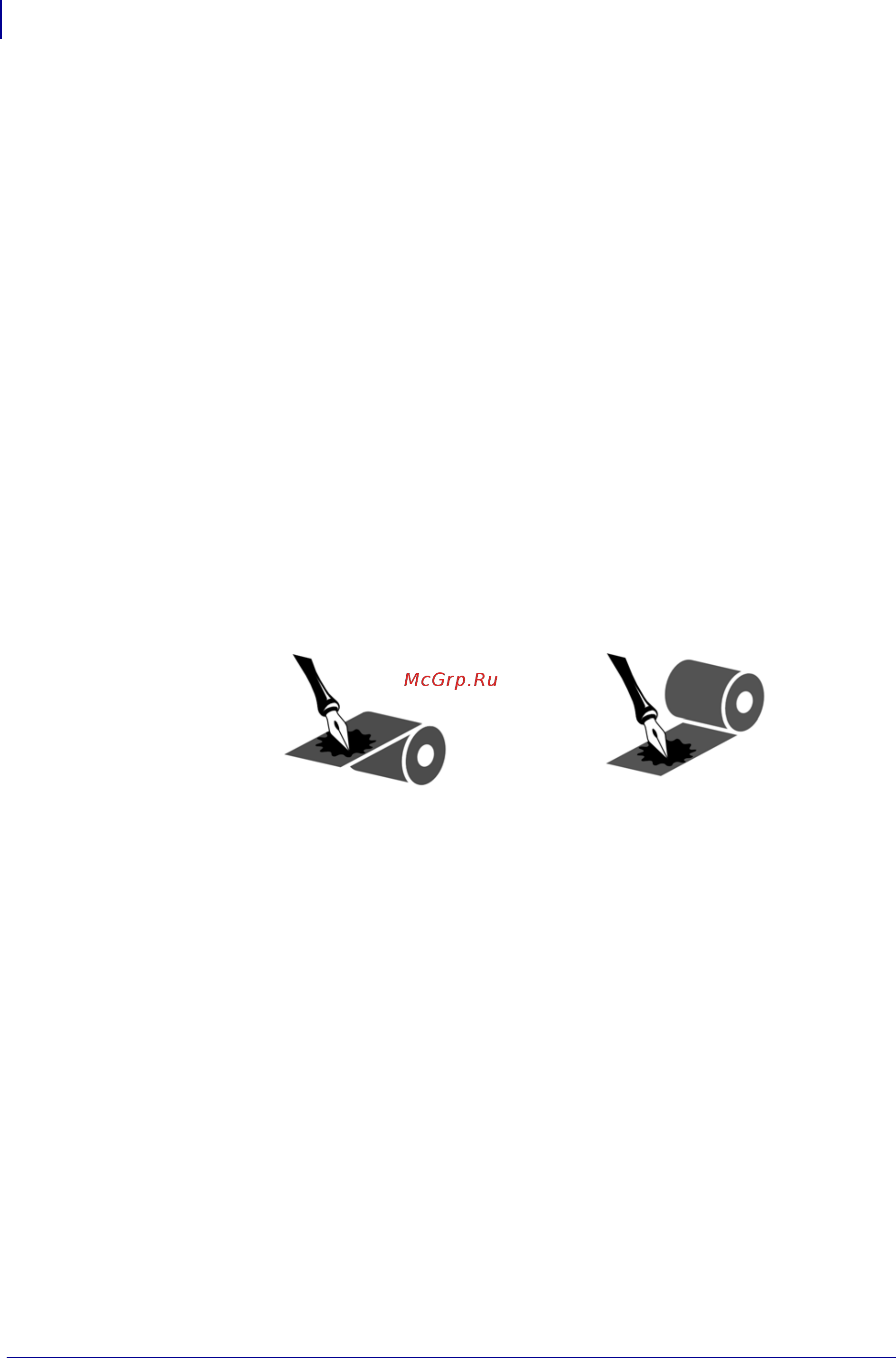

Лента может быть намотана красящей стороной внутрь или наружу. На этом принтере
можно использовать только ленту с покрытием наружу. Чтобы определить, какая
сторона рулона ленты имеет покрытие, проведите проверку ленты клейким материалом
или трением.
Чтобы определить, какая сторона ленты имеет покрытие, выполните
следующие действия.
Проверка ленты клейким материалом
Выполните проверку клейким материалом, чтобы определить сторону ленты, имеющую
покрытие. Этот способ хорошо подходит для уже установленной ленты.
Для проверки клейким материалом выполните следующие действия.
1. Отделите наклейку от подложки.
2. Прижмите уголок наклейки клейкой стороной к наружной поверхности рулона
слентой.
3. Отделите наклейку от ленты.
Снаружи Изнутри
