Zebra ZD-500 [45/178] Последовательный интерфейс
![Zebra ZD-500 [45/178] Последовательный интерфейс](/views2/1303418/page45/bg2d.png)
33
Установка
Подключение принтера к компьютеру
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Последовательный интерфейс
Принтер использует нуль-модемный (перекрестный) кабель для связи DTE. Кабель
должен быть оснащен 9-штырьковым разъемом типа D (DB-9P), который подключается
к подходящему последовательному порту (DB-9S), расположенному на задней панели
принтера. Второй конец интерфейсного кабеля подсоединяется к последовательному
порту на управляющем компьютере. Сведения о сигналах на контактах
см. в Приложении А.
Для надежной передачи данных необходимо, чтобы
параметры передачи данных
последовательного порта принтера и компьютера совпадали. Наиболее часто
изменяемыми параметрами являются «Бит/с» (бод, скорость передачи) и «Управление
потоком».
Последовательная передача данных между принтером и управляющим компьютером
устанавливается следующим образом.
• Использование меню Ports (Порты) на панели управления принтера.
• Использование команды программирования ZPL ^SC.
• Возврат конфигурации принтера по умолчанию
.
Заводские настройки по умолчанию для последовательной связи: скорость передачи —
9600 бод, длина слова — 8 бит, НЕТ четности, 1 стоповый бит, контроль потока
данных — XON/XOFF («программное» управление потоком данных в управляющей
системе с операционной системой Windows).

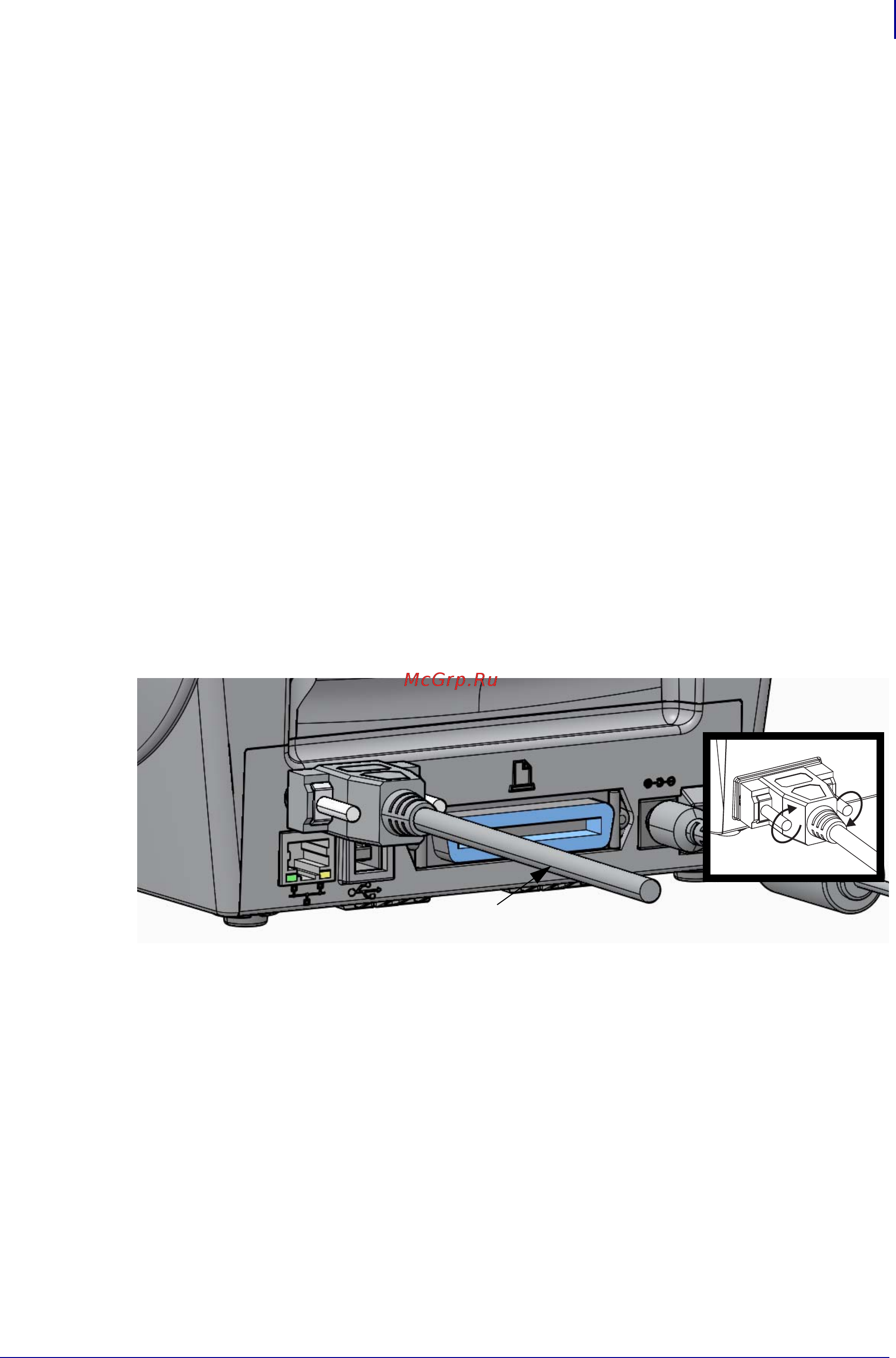

Затянуть
Последовательный кабель
