Установка
Настройка с помощью мастера подключения
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Настройка с помощью мастера подключения
Утилиту ZebraNet Bridge Enterprise можно найти на компакт-диске пользователя
принтера и на веб-сайте http://www.zebra.com/software. Чтобы правильно настроить
принтер, требуется утилита ZebraNet Bridge Enterprise 1.2.5 или более поздней версии.
Мастер подключения, который является частью этого программного обеспечения,
позволяет легко настроить принтер для работы в беспроводной сети путем написания
соответствующего сценария ZPL. Используйте эту утилиту при первой установке
беспроводного
сервера печати или после восстановления заводских настроек сети.
Для использования мастера подключения выполните следующие
действия.
1. Уста новите на компьютере утилиту ZebraNet Bridge Enterprise, если это еще
не сделано.
Эту программу можно найти на компакт-диске пользователя, который поставляется
вместе с принтером, или загрузить с веб-сайта http://www.zebra.com/software.
2. Запустите программу ZebraNet Bridge Enterprise.
Если будет запрошен серийный номер, можно нажать кнопку
Cancel (Отмена).
Это не помешает использовать мастер подключения.

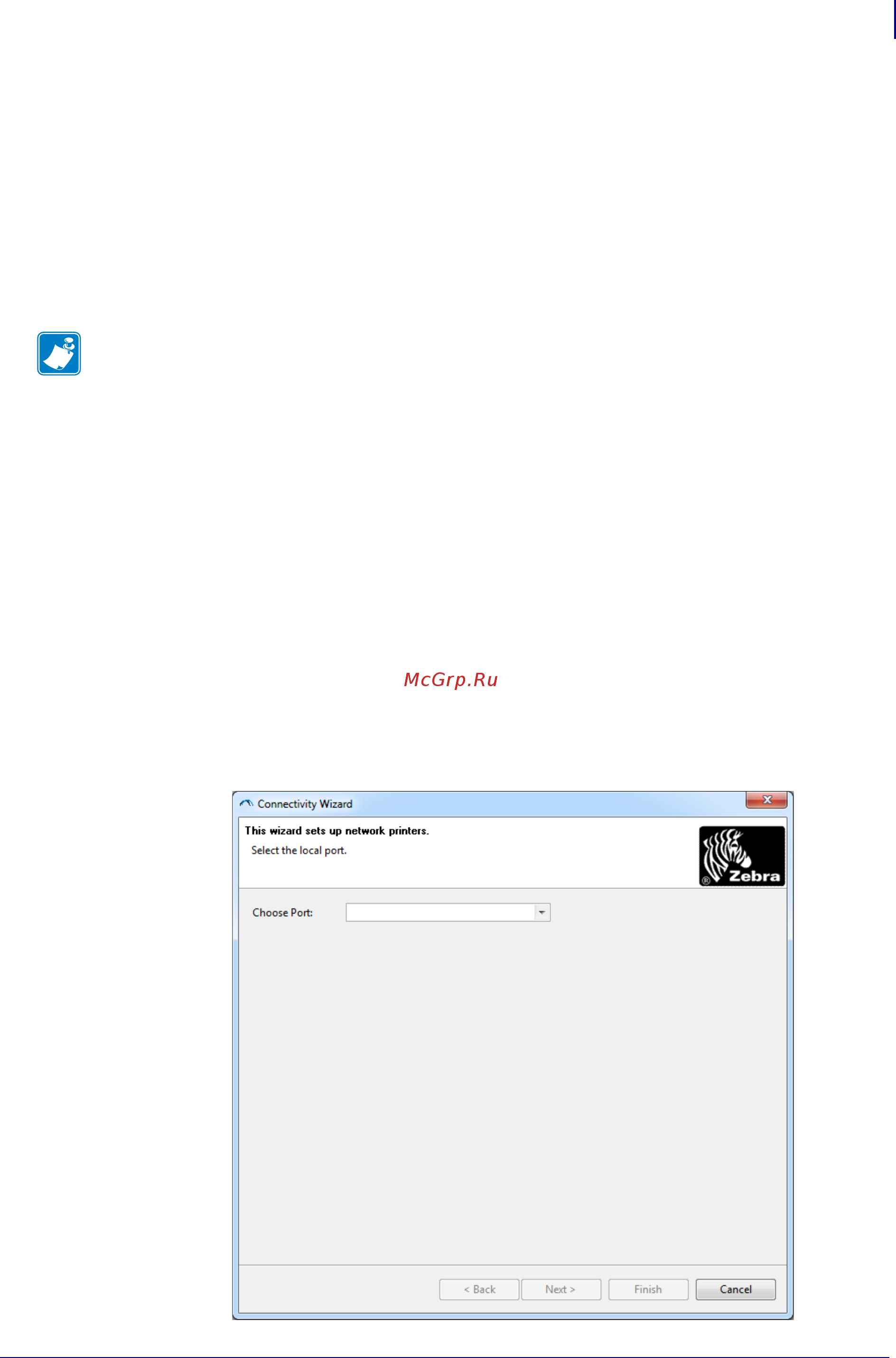

3. В строке меню выберите Tools > Connectivity Wizard (Инструменты > Мастер
подключения)
.
Откроется мастер подключения.
Примечание • С помощью мастера подключения можно настроить только один
сервер печати за один раз. Чтобы настроить несколько серверов печати (проводных
ибеспроводных), запустите эту программу для каждого сервера печати.
