Введение
Панель управления
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Панель управления
Панель управления служит для отображения текущего состояния принтера и для
управления основными функциями принтера.
Добавить
12
6 5811 9 7
1
2
3
4

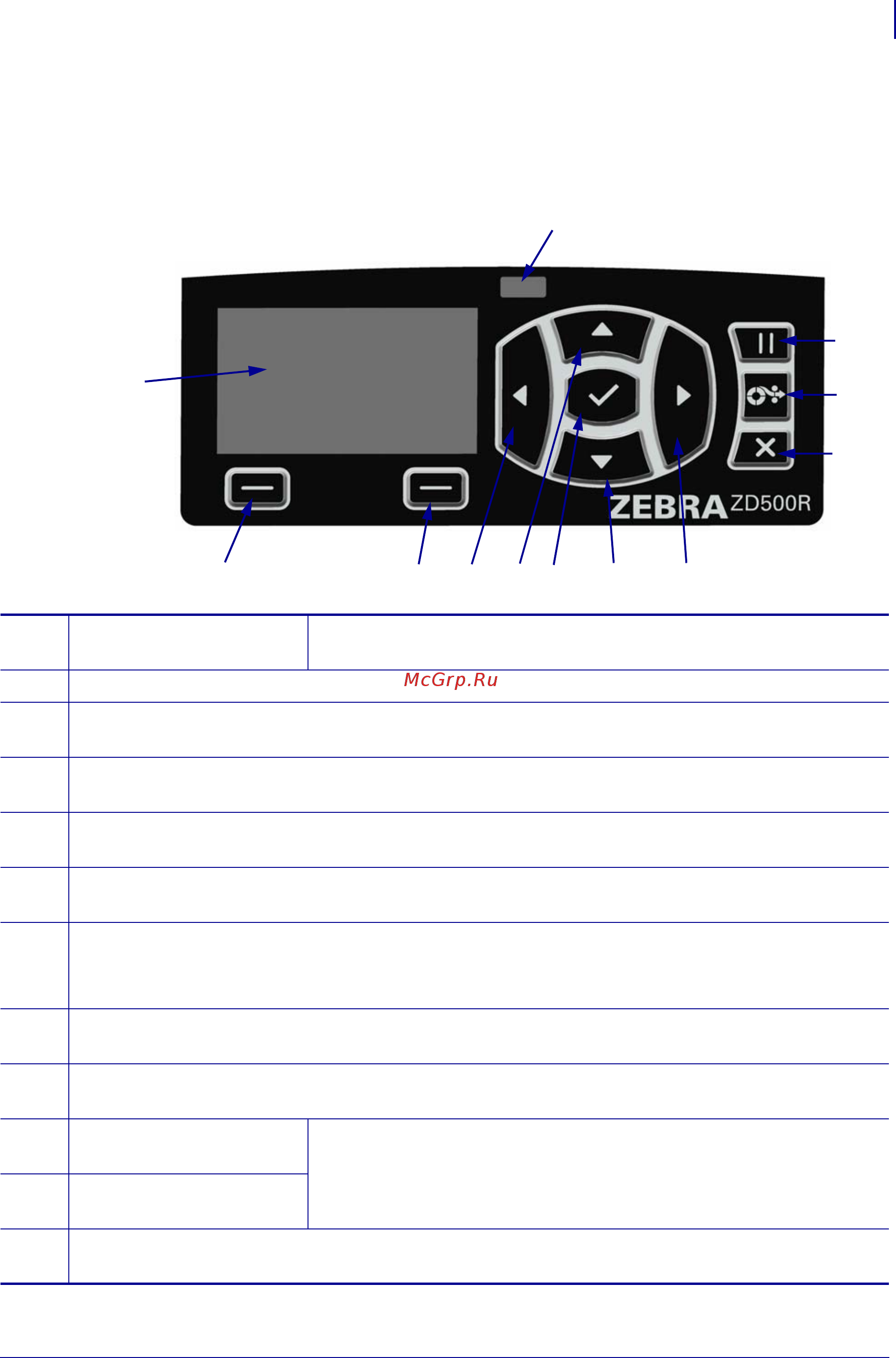

Рис. 4 • Панель управления ZD500 Series™
10
1
Индикатор STATUS
(СОСТОЯНИЕ)
Показывает текущее состояние принтера. Дополнительные
сведения см. в Таблице 1 на стр.10.
2
Кнопка PAUSE (ПАУЗА) служит для приостановки и возобновления работы принтера.
3
Кнопка FEED (ПОДАЧА) служит для подачи принтером одной пустой этикетки при каждом
нажатии.
4
Кнопка CANCEL (ОТМЕНА) отменяет задания печати, если работа принтера
приостановлена.
5
Кнопка СТРЕЛКА ВПРАВО, активная только в системе меню, используется для перехода
вправо в главном меню или к предыдущему пункту в подменю.
6
Кнопка СТРЕЛКА ВНИЗ изменяет значения параметра. Обычно используется для
уменьшения значения или для прокрутки вариантов.
7
Кнопка выбора () работает следующим образом.
• На экране домашней страницы нажатие
вызывает систему меню.
• В системе меню нажатие кнопки
означает принятие отображаемого значения.
8
Кнопка СТРЕЛКА ВВЕРХ изменяет значения параметра. Обычно используется для
увеличения значения или для прокрутки вариантов.
9
Кнопка СТРЕЛКА ВЛЕВО, активная только в системе меню, используется для перехода
влево в главном меню или к следующему пункту в подменю.
10
Кнопка ВАРИАНТ
СПРАВА
Эти кнопки выполняют действия или команды, отображаемые
прямо над ними.
11
Кнопка ВАРИАНТ
СЛЕВА
12
Дисплей показывает текущее состояние принтера и позволяет пользователю
использовать систему меню.
