Работа с принтером
Печать на фальцованном гармошкой носителе
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
• По умолчанию — модели компании Zebra: датчики G-Series™ в фиксированном
положении, LP/TLP 2842™, LP/TLP 2844™, LP/TLP 2042™
• Выровнено по центру — модель компании Zebra: LP/TLP 2742™
Печать на фальцованном гармошкой носителе

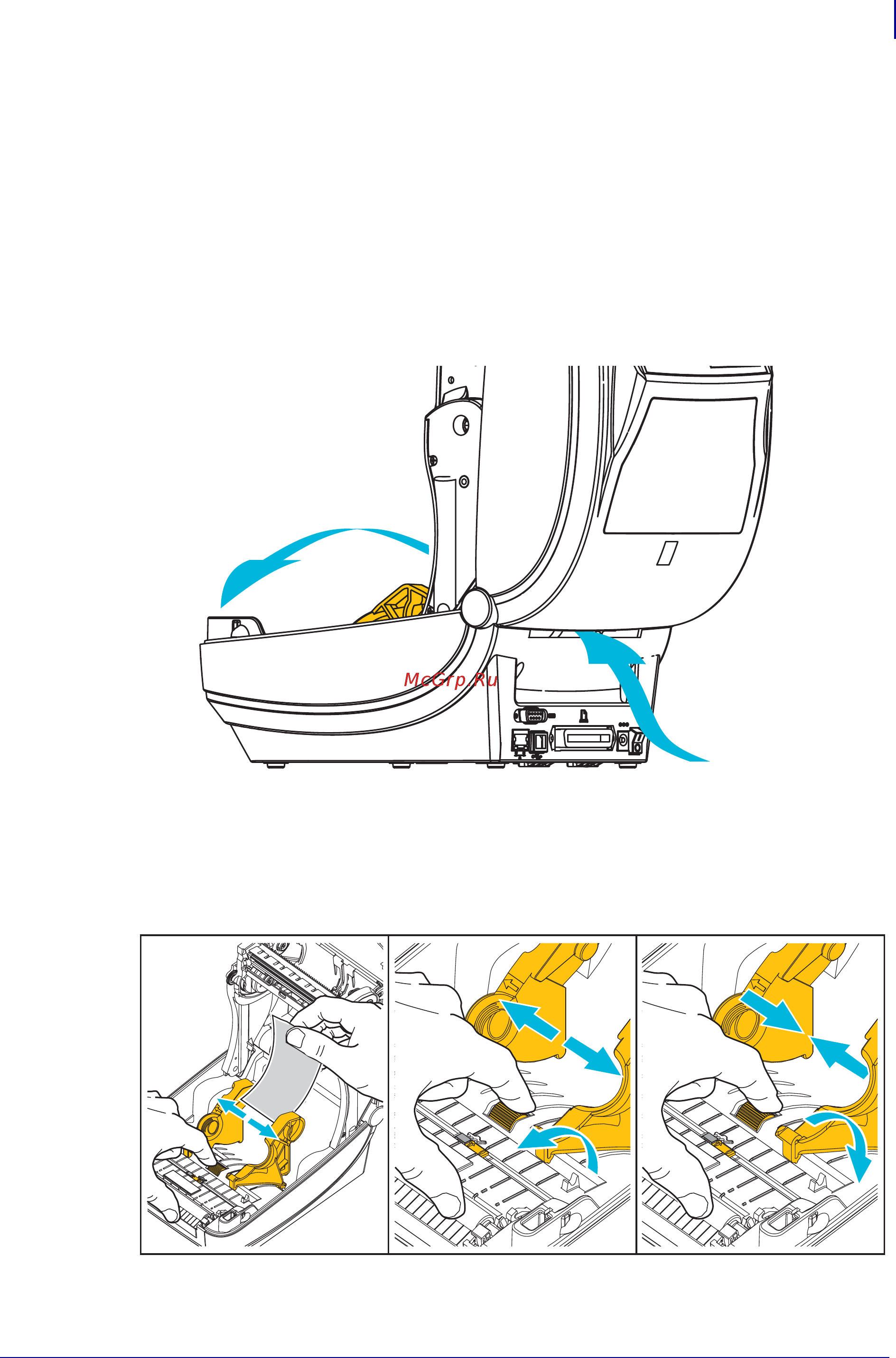

Для печати на носителе, фальцованном гармошкой, необходимо отрегулировать
положение направляющих носителя.
1. Откройте верхнюю крышку.
2. Отрегулируйте положение направляющих носителя при помощи регулировочного
колеса зеленого цвета с накаткой. Для регулировки положения направляющих
воспользуйтесь отдельным листом носителя. Чтобы раздвинуть направляющие,
вращайте колесо на себя. Чтобы сдвинуть — вращайте от себя.
Путь
прохождения
фальцованного
гармошкой
носителя
