Установка
Загрузка ленты переноса
28
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014

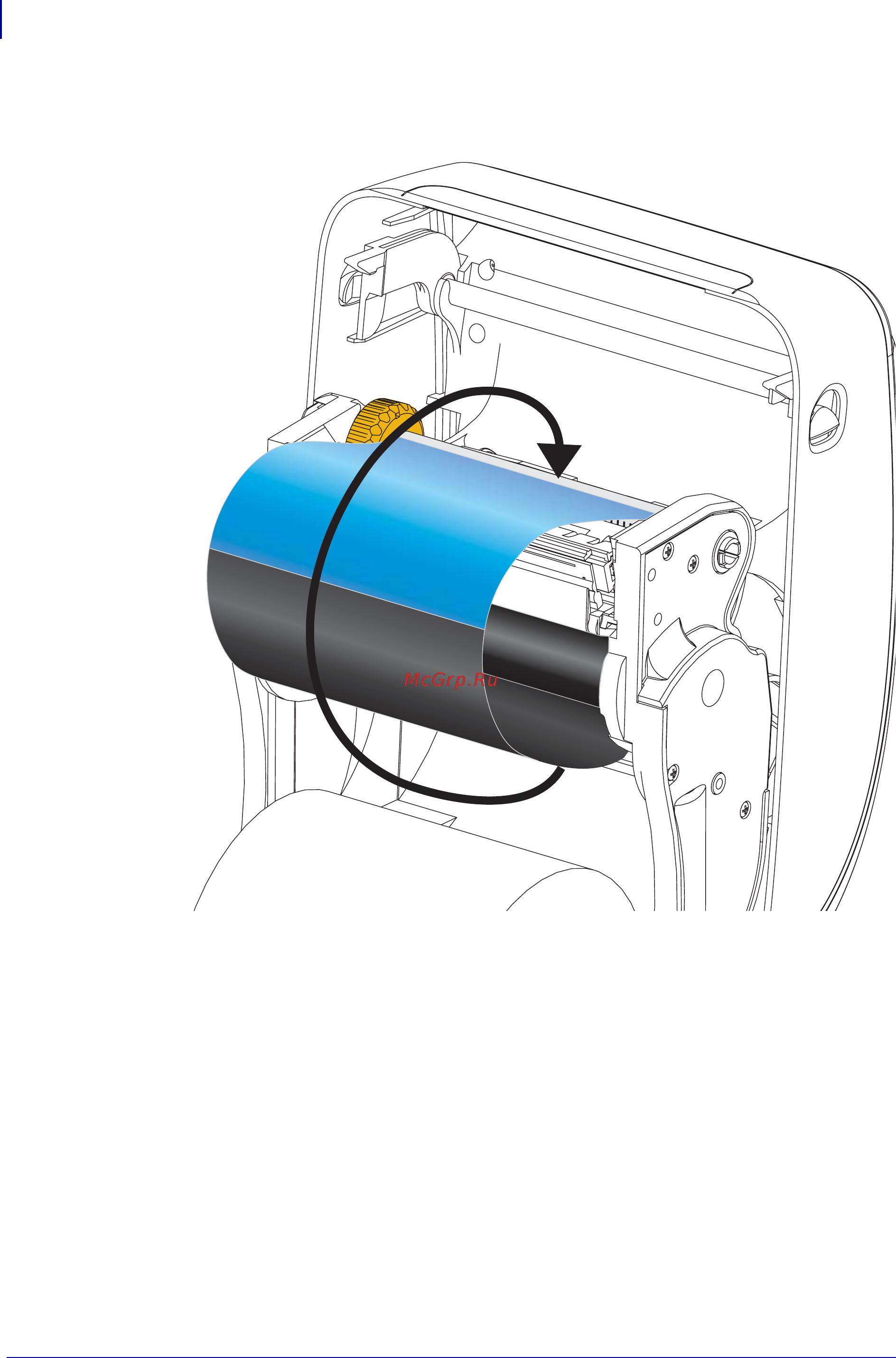

3. Вытяните из рулона начальный участок ленты для термопереноса и прикрепите
его находящейся на нем полоской липкой ленты к пустой ленточной катушке на
приемном шпинделе. Лента переноса должна располагаться по центру катушки.
