27
Установка
Загрузка ленты переноса
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A

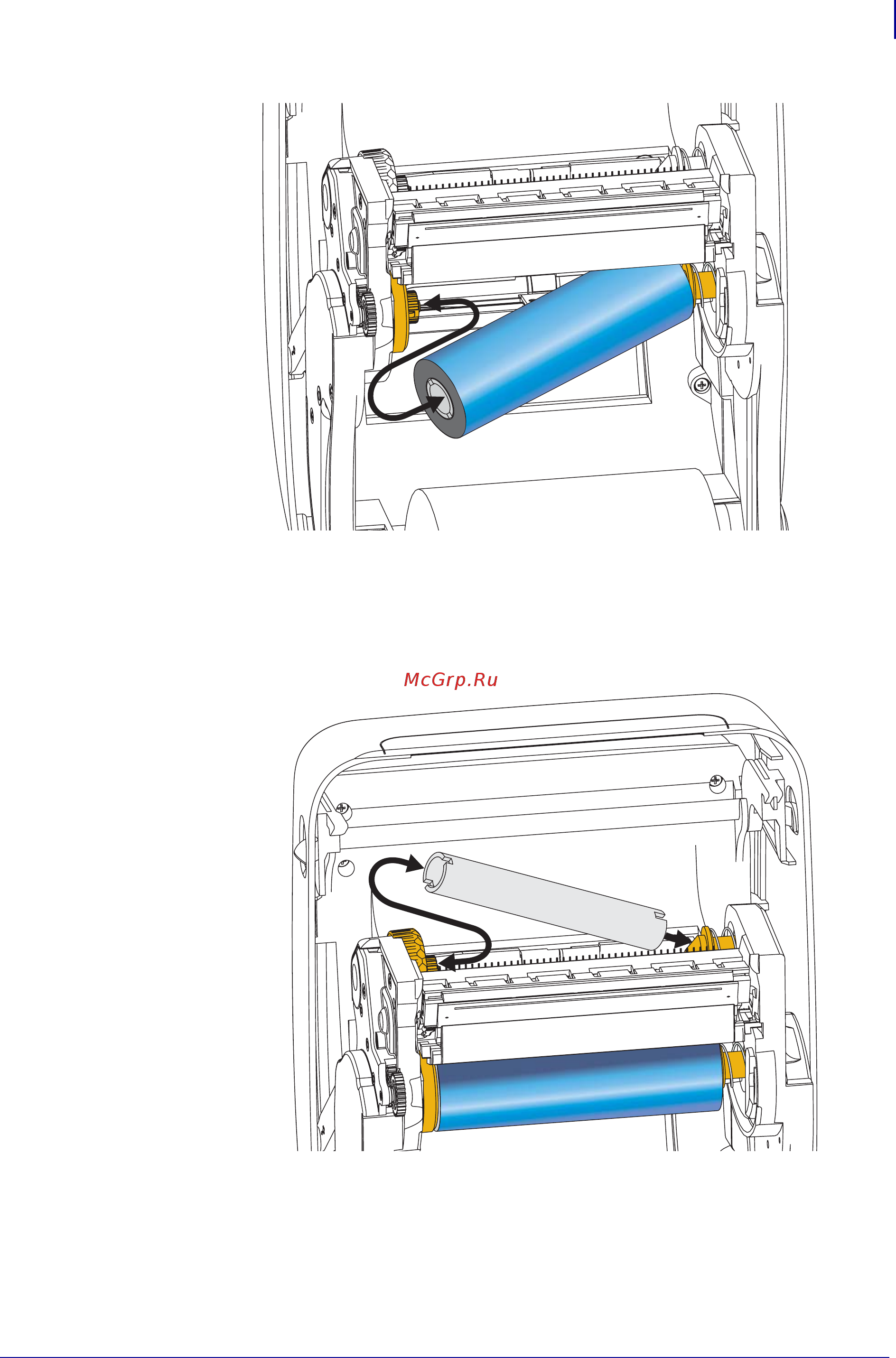

1. Откройте принтер и установите новый рулон ленты в нижние подающие шпиндели.
Поворачивайте рулон, пока пазы не будут совмещены и не зафиксируются с левой
стороны подающей втулки.
2. Уста новите пустую катушку ленты в приемные шпиндели принтера. Поворачивайте
катушку, пока пазы не будут совмещены и не зафиксируются с левой стороны
приемной втулки.
В упаковочной коробке находится одна пустая приемная катушка. В дальнейшем
для приема ленты используйте освободившуюся подающую катушку.
