Zebra ZD-500 [138/178] Чистка датчиков
![Zebra ZD-500 [138/178] Чистка датчиков](/views2/1303418/page138/bg8a.png)
Обслуживание
Чистка
126
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Чистка датчиков
На датчиках носителей может накапливаться пыль.
1. Осторожно удалите пыль, при необходимости воспользуйтесь чистящим тампоном.
Если клейкие частицы или другие загрязнения остаются, для их устранения
используйте чистящий тампон, смоченный в спирте.
2. Для очистки от загрязнений, оставшихся после первоначальной чистки,
воспользуйтесь сухим чистящим тампоном.
3. Повторяйте шаги 1 и 2 до тех пор, пока не будет выполнена очистка датчика от всех
загрязнений и разводов.
.

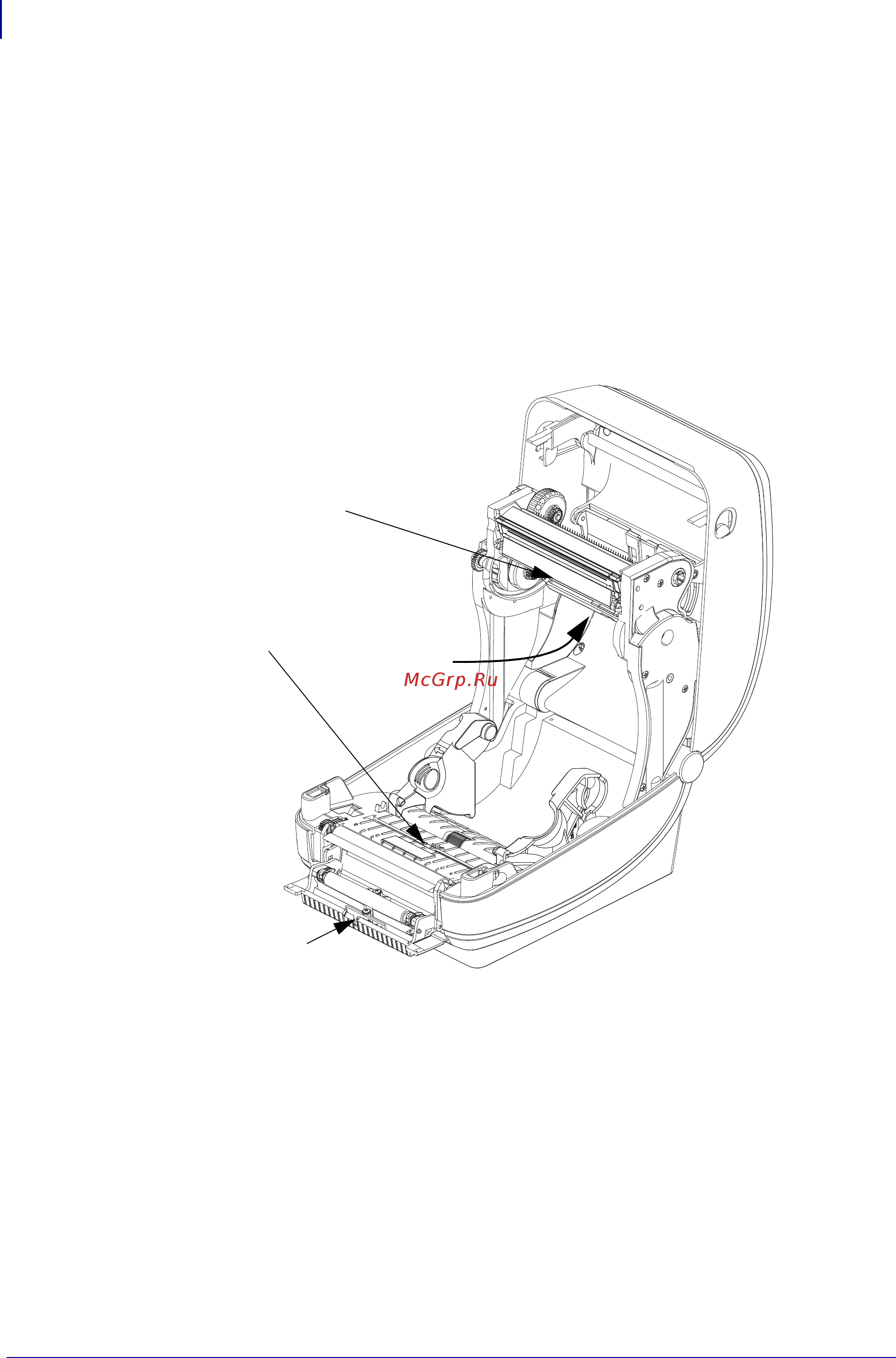

Датчик
черной
линии
Датчик
движения
ленты
Датчик
выдачи
наклеек
Датчик
промежутков
