Установка
Настройка параметров Bluetooth
46
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Настройка параметров Bluetooth
Утилиты Zebra Setup Utilities (ZSU) позволяют быстро и легко настроить беспроводное
подключение Bluetooth к принтеру.
1. Дважды щелкните ярлык Zebra Setup Utilities на рабочем столе.
2. Соедините USB-кабелем принтер и компьютер.
3. На первом экране ZSU выберите принтер в окне и нажмите кнопку Configure Printer
Connectivity (Конфигурировать подключение принтера), как показано на рисунке.

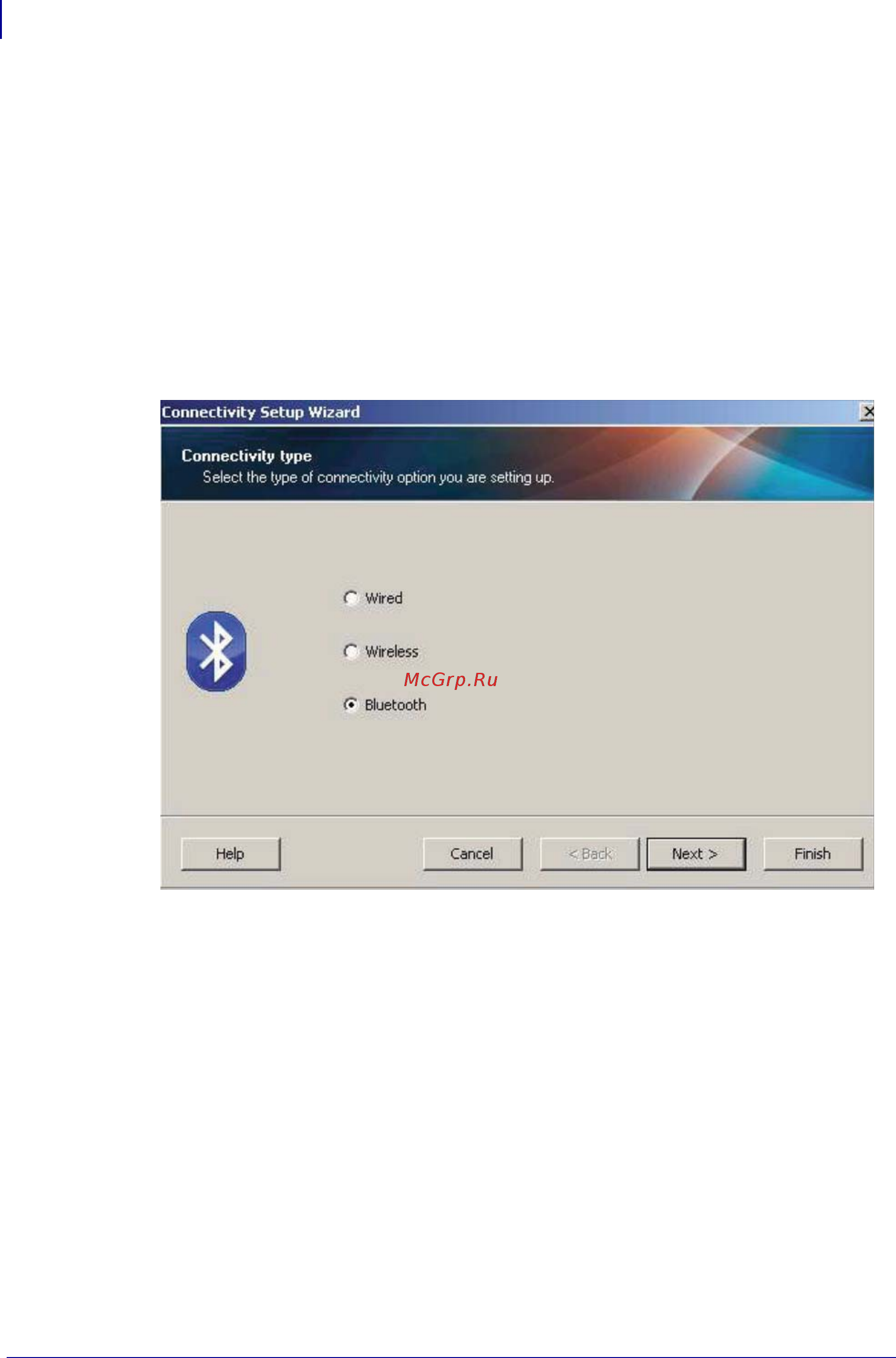

4. На экране Connectivity Type (Тип подключения) выберите пункт Bluetooth и
нажмите кнопку Next (Далее).
5. На экране Bluetooth Settings (Параметры Bluetooth) поставьте галочку в поле
Enabled (Включить).
6. В текстовом поле Friendly Name (Понятное имя) введите имя устройства для
подключений Bluetooth. Это имя появляется при обнаружении устройств, и на
ведущем устройстве принтер будет обозначен этим именем.
7. Уста новите для параметра Discoverable (Доступно для обнаружения) значение
On (Вкл.) или Off (Выкл.), чтобы настроить отображение устройства при поиске
ведущими устройствами новых устройств для сопряжения.
8. Для параметра Authentication (Проверка подлинности) установите значение On
(Вкл.). (Примечание. Этого параметра нет в Link-OS, но его требуется включить,
если нужно ввести PIN-код в ZSU. Фактический параметр проверки подлинности на
принтере задается в пункте Security Mode (Режим безопасности) в меню Advanced
Settings (Дополнительные параметры).)
