Установка
Подключение принтера к компьютеру
32
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Интерфейс USB

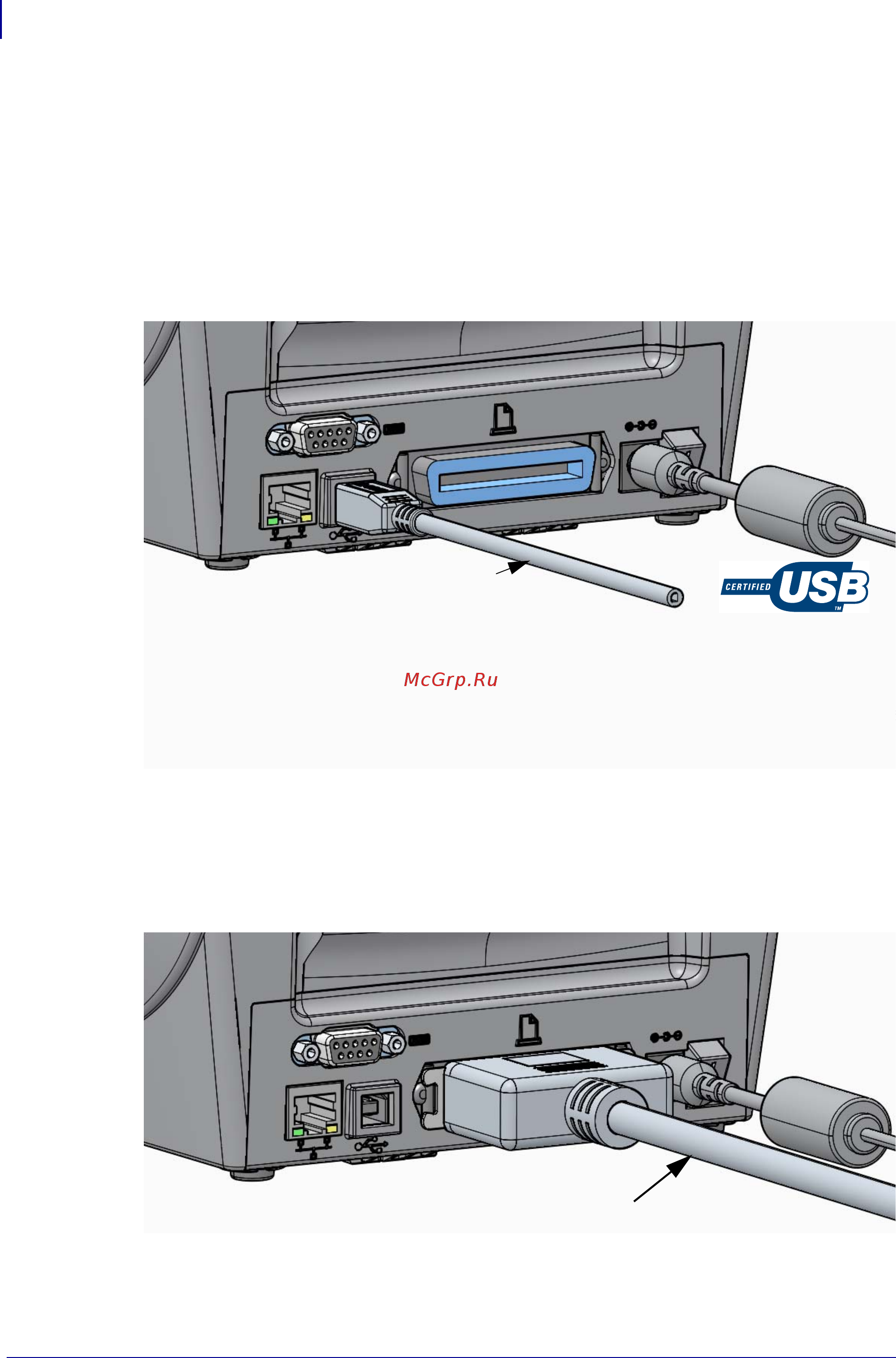

Универсальная последовательная шина (USB 2.0) обеспечивает быстрый интерфейс,
совместимый с существующим аппаратным обеспечением компьютера. Технология Plug
and Play гарантирует простоту и удобство подключения. К одному порту/концентратору
USB допускается подключать несколько принтеров.
При использовании кабеля USB (не входящего в комплектацию принтера)
удостоверьтесь, что кабель или упаковка кабеля для обеспечения совместимости
с USB 2.0 имеет отметку Certified USB™ (см. ниже).
Параллельный интерфейс
Кабель должен быть оснащен 25-штырьковым разъемом типа D (DB-25P) на одном
конце и разъемом Centronics на другом конце (согласно спецификации параллельного
интерфейса IEEE 1284 A-B).
Кабель USB
Кабель параллельного интерфейса
