101
Работа с принтером
Использование передвижного датчика черных меток
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Использование передвижного датчика черных меток
Передвижной датчик черных меток позволяет принтеру использовать носитель
счерными метками или засечками (отверстиями) на обратной стороне носителя
(или подложки носителя), которые расположены не в центре носителя.
Еще одна функциональная возможность передвижного датчика позволяет настраивать
передаваемое распознавание перфорации (промежутков) на позиции, которые
соответствуют позициям датчиков устаревших настольных принтеров Zebra
®
или
находятся между ними. Это обеспечивает возможность использования некоторых
носителей нестандартного типа или неправильной формы.
Передвижной датчик черных меток не может правильно распознавать непрерывный
носитель или этикетки (для определения промежутка между этикетками), если датчик
не находится в зоне распознавания перфорации (промежутков) по умолчанию.
См. Настройка передвижного датчика на распознавание перфорации (
промежутков)
на стр.104.

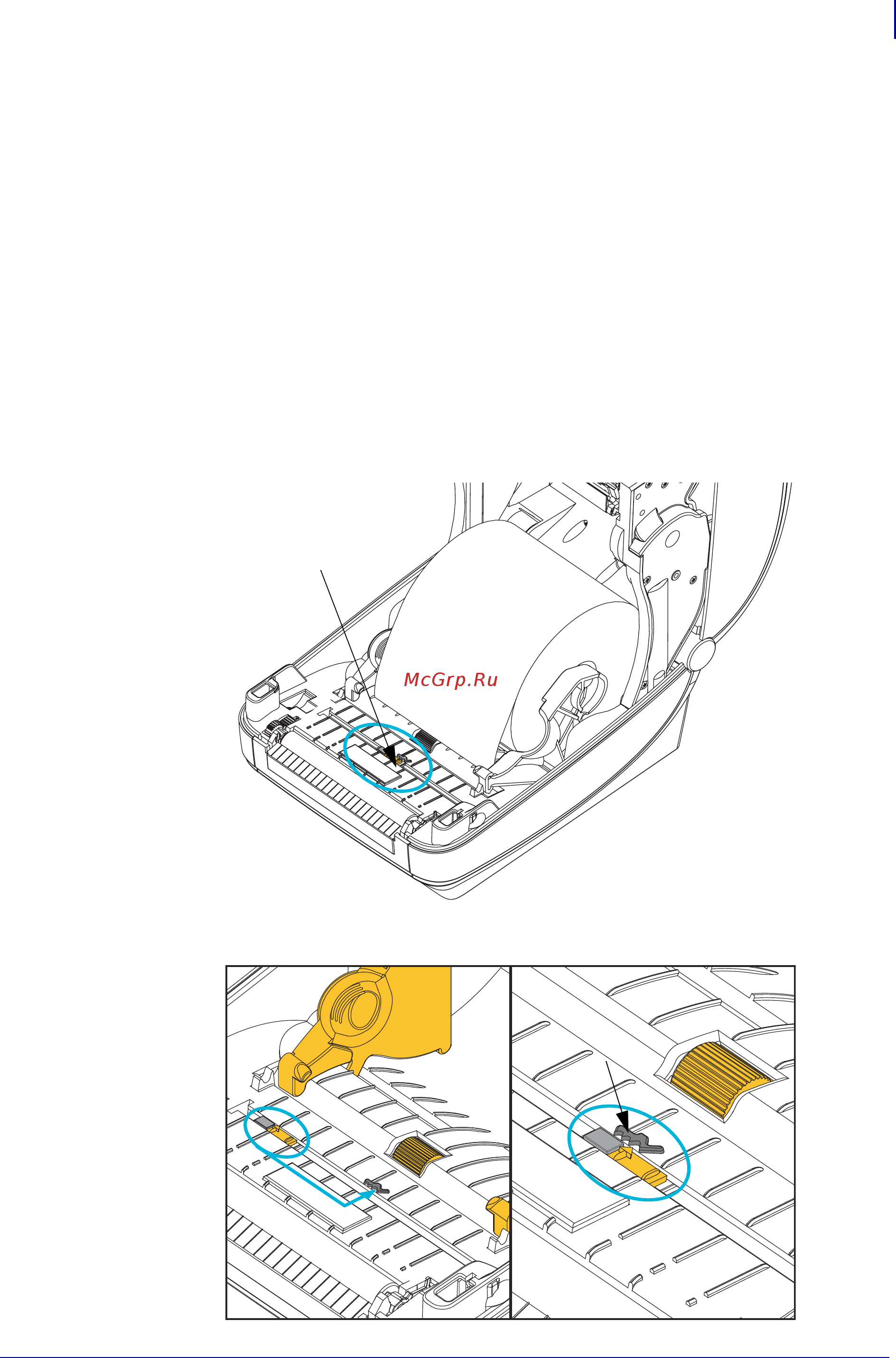

Передвижной датчик
черных меток
Только определение черных меток,
расположенных не по центру
По умолчанию —
стандартное рабочее
положение для
определения перфорации
(промежутков)
Ключ для
выравнивания
