35
Установка
Подключение принтера к компьютеру
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A

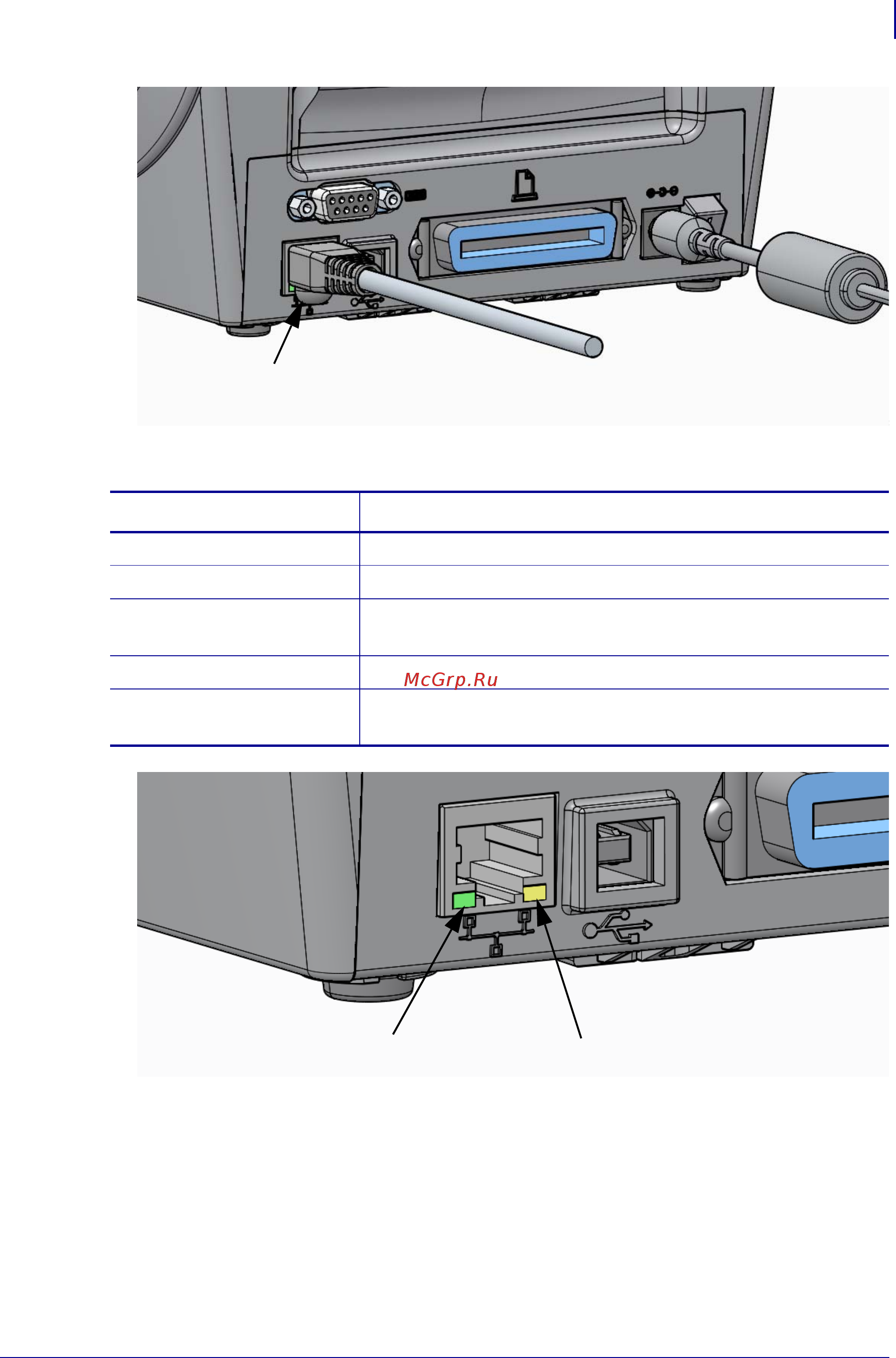

Индикаторы активности/состояния Ethernet
Сервер печати — идентификатор пользователя и пароль по
умолчанию
Некоторые функции требуют ввода идентификатора пользователя (User ID) и (или)
пароля по умолчанию для доступа к серверу печати принтера или к компоненту Wi-Fi
в принтере, если таковой имеется. Заводские значения по умолчанию показаны ниже.
• Идентификатор пользователя (User ID): admin
• Пароль (Password): 1234
Кабель Ethernet
(разъем RJ-45)
Состояние Описание
Оба не горят Соединение Ethernet не обнаружено
Зеленый Обнаружено соединение 100 Мбит/с
Зеленый горит,
янтарный мигает
Обнаружено соединение 100 Мбит/с и активность Ethernet
Янтарный Обнаружено соединение 10 Мбит/с
Янтарный горит,
зеленый мигает
Обнаружено соединение 10 Мбит/с и активность Ethernet
Зеленый индикатор
Янтарный индикатор
