26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Установка носителя
Используйте 3-дюймовые адаптеры катушек для носителя, установленного на валиках
с внутренним диаметром 3 дюйма. Максимальный наружный диаметр валика: 127 мм
(5 дюймов).
Монтаж 3-дюймовых адаптеров катушек
1. Откройте принтер.
2. Откройте держатель рулона носителя. Для облегчения доступа регуляторы
направляющих носителя можно повернуть к передней части принтера, чтобы
зафиксировать в открытом состоянии держатели рулона носителя для облегчения
доступа к ним.

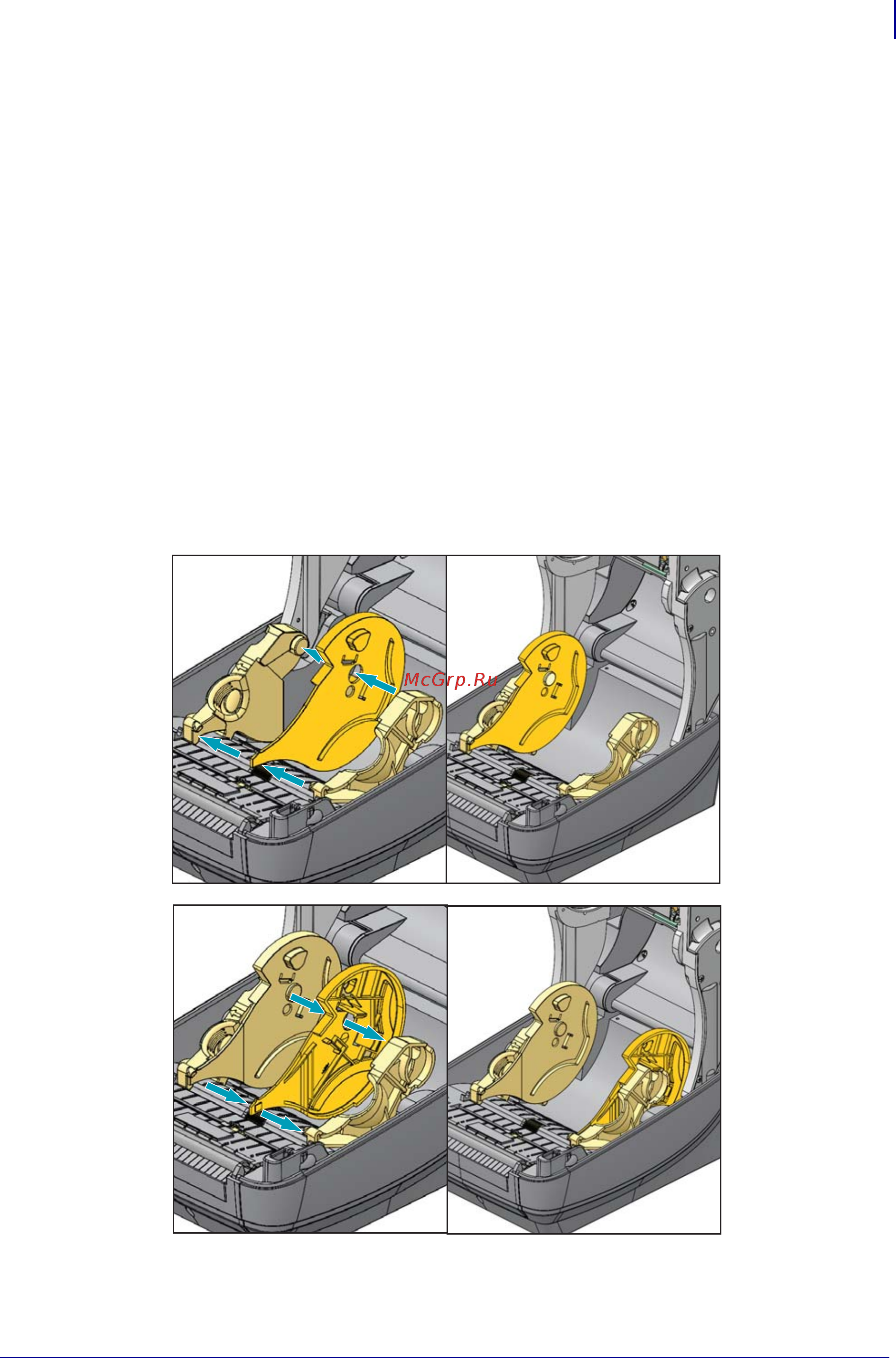

3. Защелкните адаптеры катушек на держатели рулона носителя. Отверстие на
адаптере следует отцентрировать с установочной деталью держателя рулона.
Выступающая деталь адаптера проходит под направляющей носителя в передней
части держателя рулона носителя.
