Работа с принтером
Типы носителей
92
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Сплошной
рулонный
носитель
Рулонный носитель намотан на катушку диаметром 12,7–
38,1 мм. Сплошной рулонный носитель не имеет таких
разделителей, как промежутки, отверстия, засечки или
черные метки. Это позволяет печатать изображение в любом
месте этикетки. Для резки носителя на отдельные этикетки
можно использовать резак. Для определения окончания
непрерывного носителя используйте датчик промежутков.

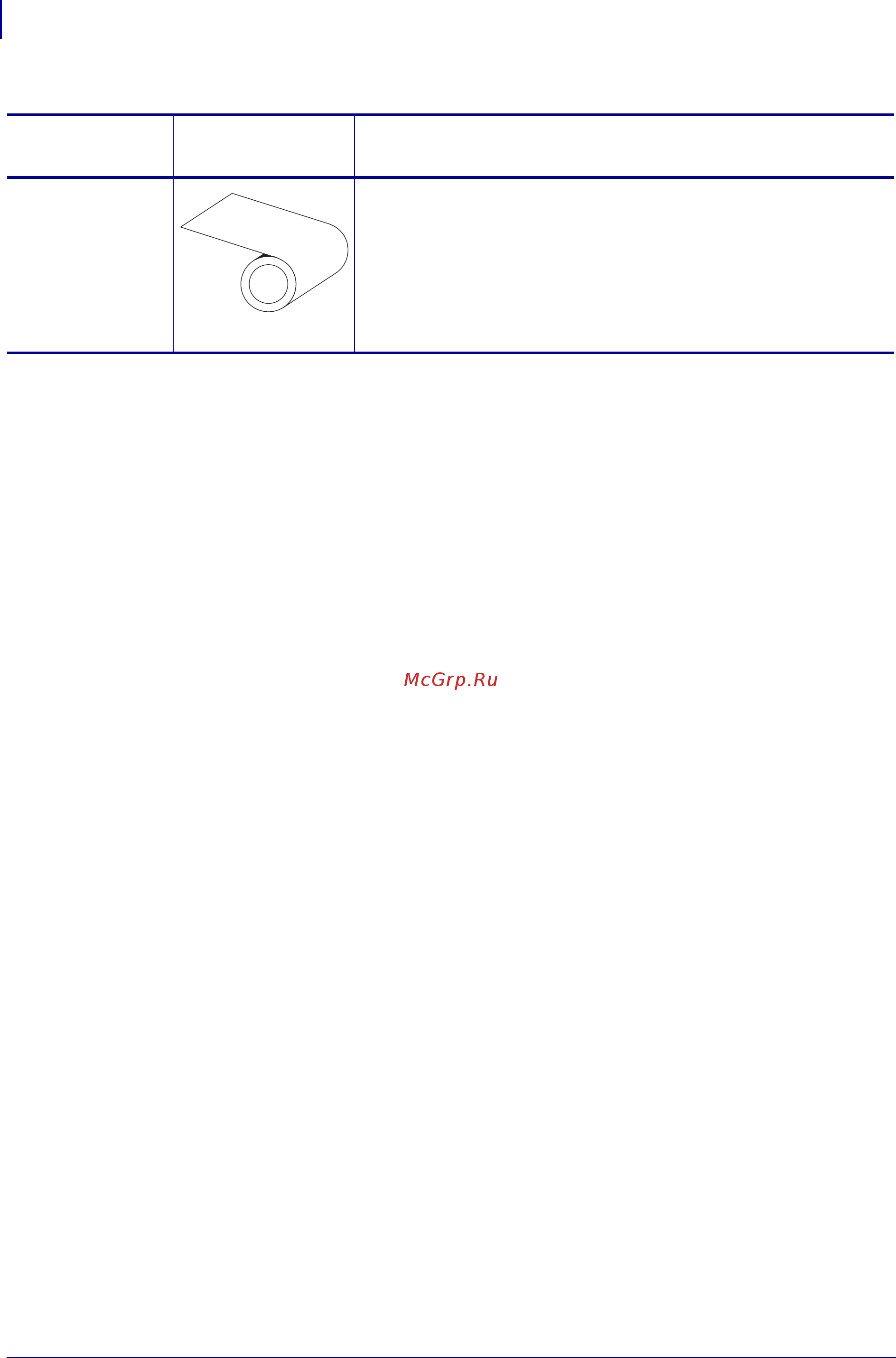

Table 15 • Типы
рулонных и фальцованных носителей (продолжение)
Media Type
(Тип носителя)
Внешний вид
носителя
Описание
