91
Работа с принтером
Типы носителей
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A

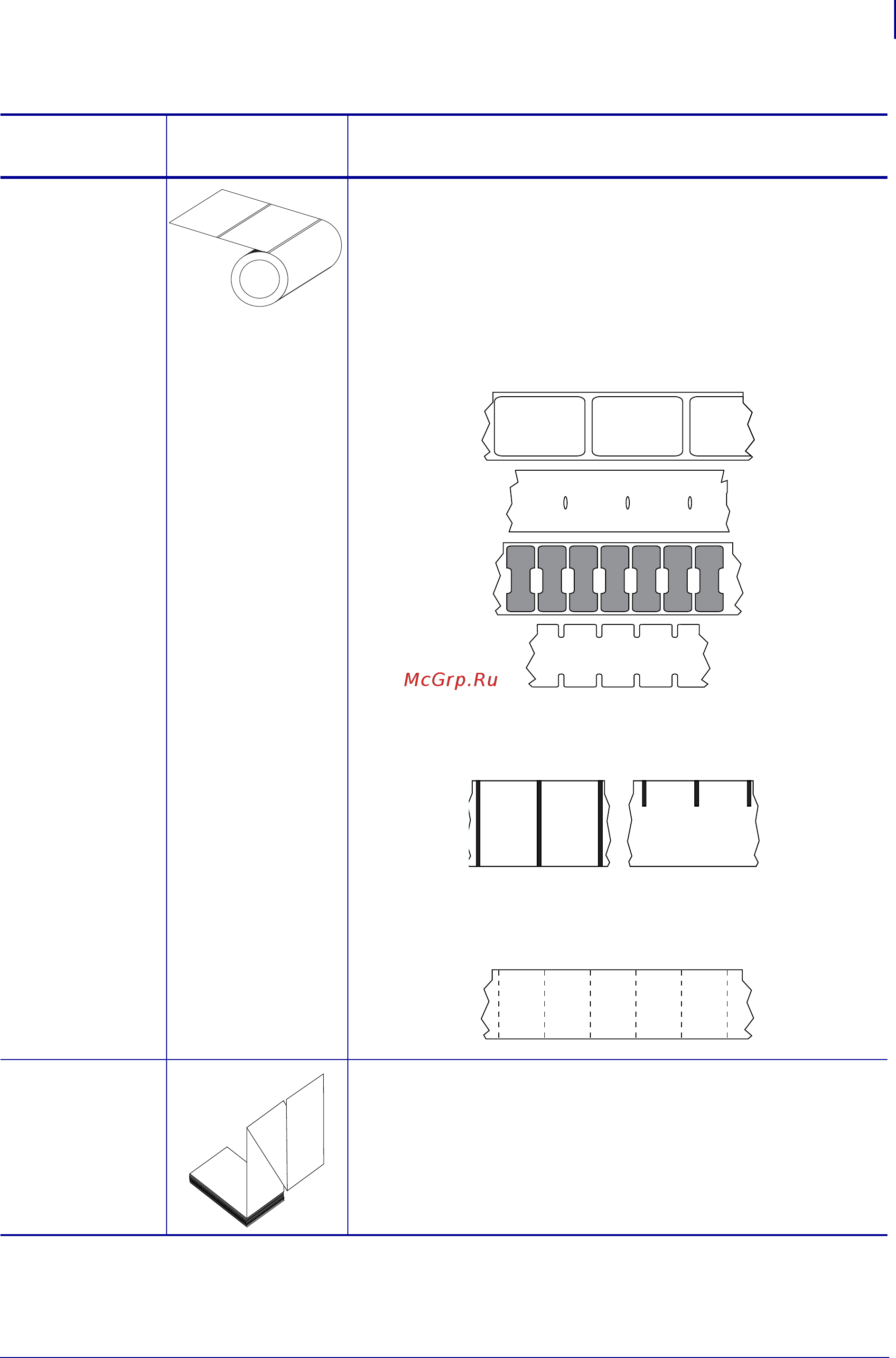

Table 15 • Типы рулонных и фальцованных носителей
Media Type
(Тип носителя)
Внешний вид
носителя
Описание
Рулон с
разделением
наклеек
Рулонный носитель намотан на катушку диаметром 12,7–
38,1 мм. Наклейки имеют на обратной стороне клейкий
слой, приклеивающий их к подложке; они разделены
промежутками, отверстиями, засечками или черными
метками. Этикетки разделены перфорацией. Для разделения
наклеек применяют один из следующих методов.
• В носителе с перфорацией этикетки разделяются
спомощью промежутков, отверстий
или засечек.
• В носителе с черными метками для обозначения мест
разделения этикеток используются предварительно
напечатанные на обратной стороне черные метки.
• Перфорированный носитель имеет перфорацию, которая
позволяет легко разделять между собой этикетки или
ярлыки. Дополнительно между этикетками или ярлыками
могут содержаться черные метки или другие разделители.
Несплошной
фальцованный
носитель
Этот носитель
сложен гармошкой. Фальцованный носитель
может иметь те же типы разделения этикеток, что и рулон
сразделением этикеток. Границы между этикетками
находятся на сгибах или рядом с ними.
