Устранение неполадок
Диагностика принтера
152
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Отчет о конфигурации
Отчет о конфигурации (самотестирование CANCEL [ОТМЕНА]) печатает набор отчетов
о конфигурации принтера и сети.
Для настройки выполните следующие действия.
1. Убедитесь, что носитель должным образом загружен и крышка принтера закрыта.
2. При нажатой кнопке CANCEL (ОТМЕНА) переведите выключатель питания
принтера во включенное положение (
I).
3. Уд е р ж и вайте нажатой кнопку CANCEL (ОТМЕНА), пока индикатор состояния
принтера не загорится зеленым в первый раз, а затем отпустите.

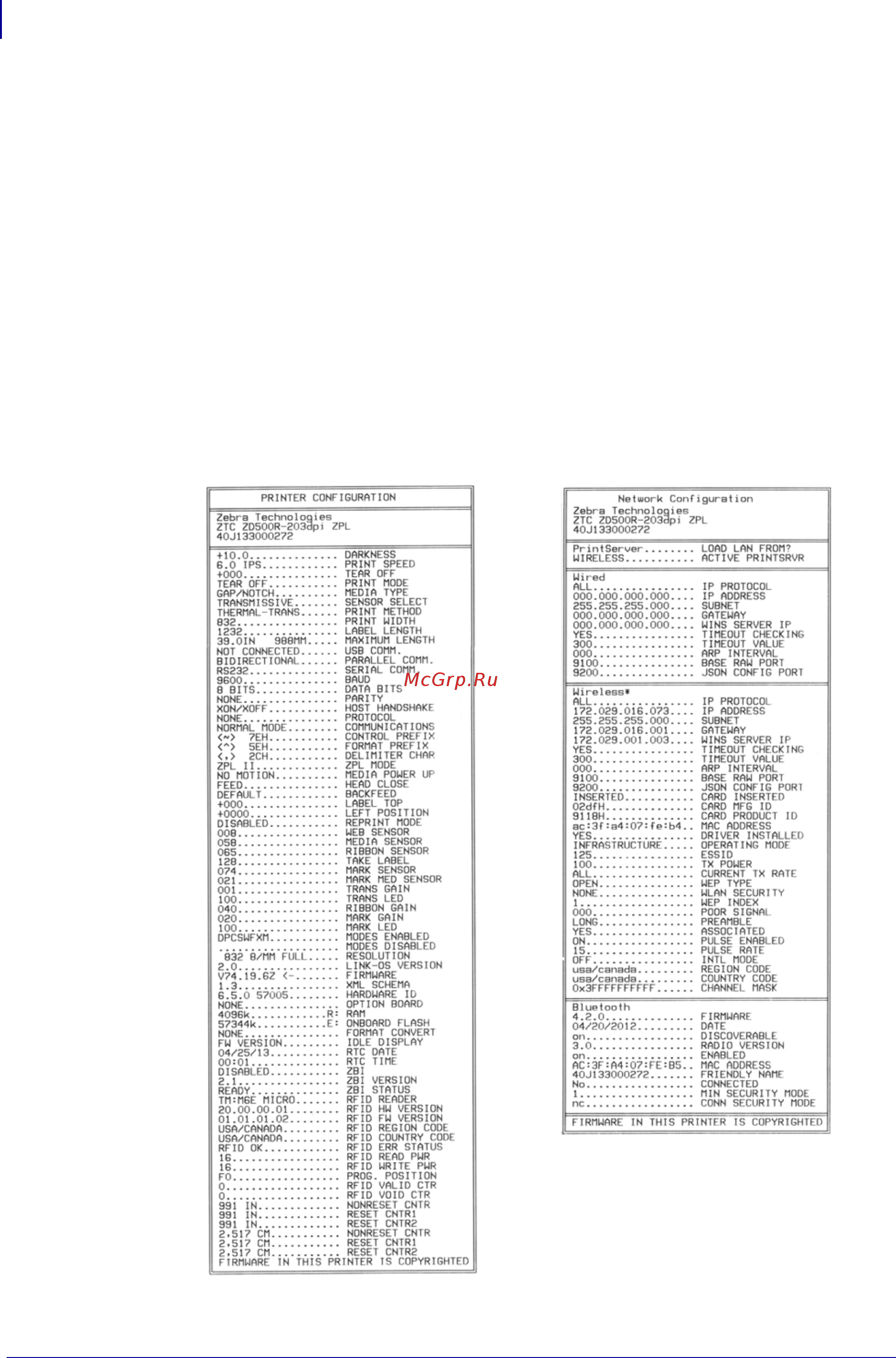

4. Отчеты о конфигурации принтера и сети (ниже) будут отпечатаны через пару секунд
после того, как на дисплее принтера появится сообщение «PRINTER READY»
(ПРИНТЕР ГОТОВ).
