165
Приложение. Размеры

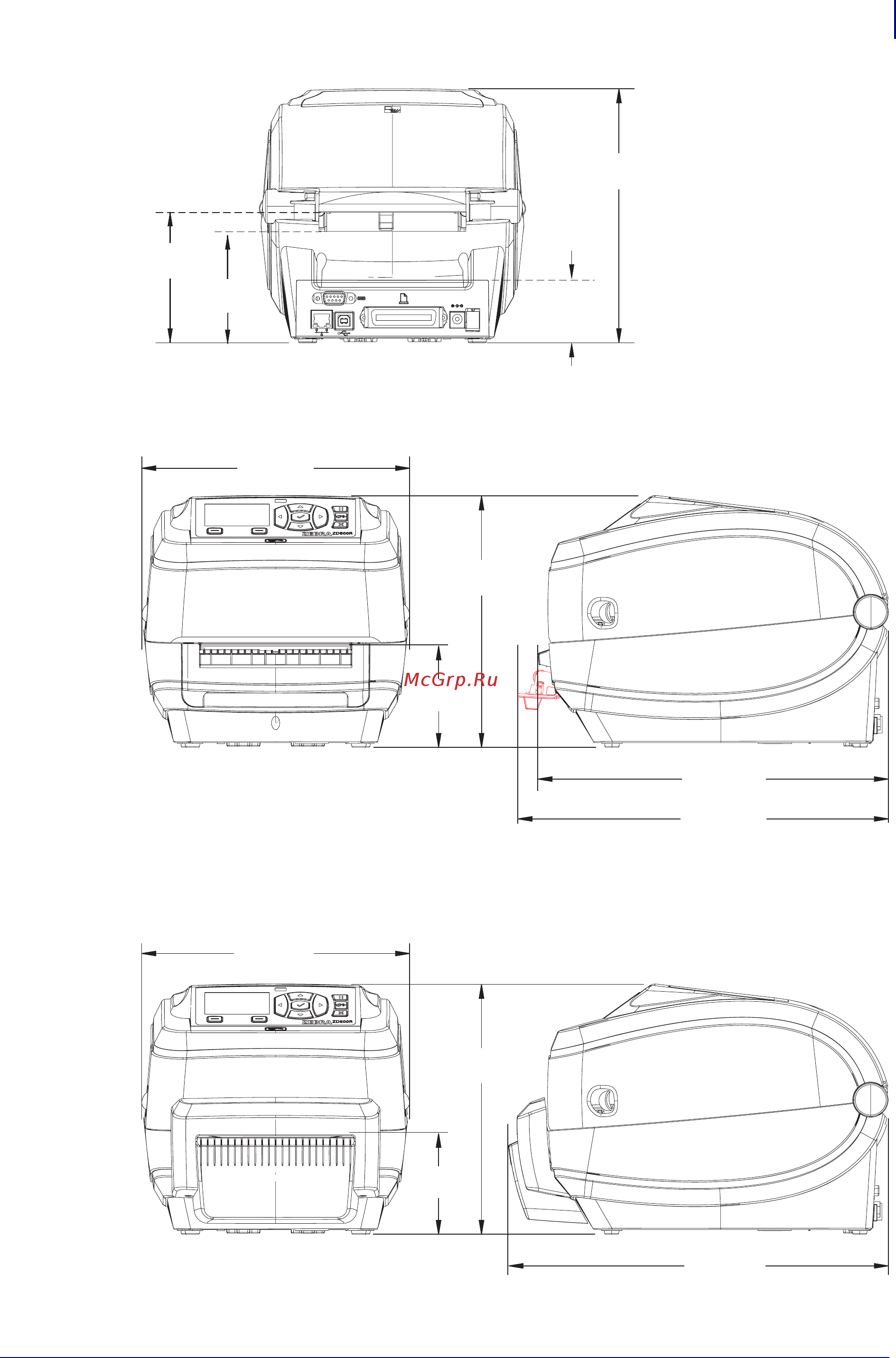

Внешние размеры принтера ZD500 Series™
26.02.2014 ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя P1062653-152 Вер. A
Отделитель наклеек
Резак
7,48 дюйма
190 мм
1,84 дюйма
46,8 мм
3,27 дюйма
83 мм
3,82 дюйма
97 мм
7,90 дюйма
200,7 мм
7,48 дюйма
190 мм
3,1 дюйма
78,5 мм
10,35 дюйма
262,5 мм
10,96 дюйма
278,3 мм
7,90 дюйма
200,7 мм
7,48 дюйма
190 мм
2,91 дюйма
74 мм
11,20 дюйма
284,6 мм
