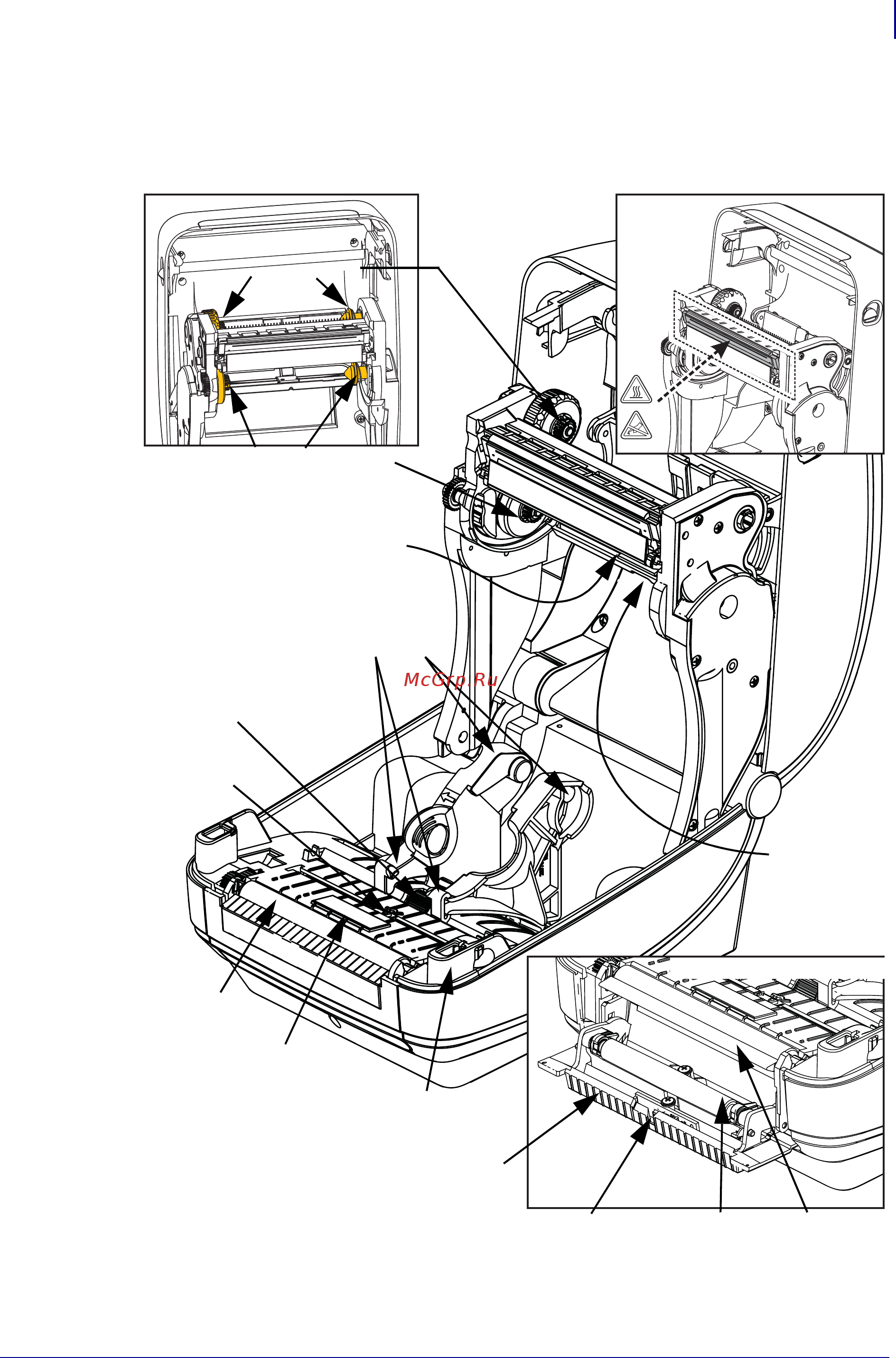

Рис. 2 • Компоненты принтера (продолжение)
Датчик
выдачи
наклеек
Планка
отделителя
Печатный валик
Печатающая головка
Передвижной датчик
черной метки
Датчик конца ленты
(не показан на рисунке)
Держатели рулона и
направляющие носителя
Датчик верхнего положения
головки (внутр.)
Прижимной
валик
Крышка отделителя
(открыта)
Приемные
шпиндели
Подающие шпиндели
Держатели рулона ленты
Отделитель наклеек
Датчик
перфорации
(промежутков)
Регулятор направляющих
носителя
Антенна RFID (внутр.)
