Работа с принтером
Использование передвижного датчика черных меток
102
P1062653-152 Вер. A ZD500 Series™ | Принтер с технологией термопереноса | Руководство пользователя 26.02.2014
Настройка передвижного датчика на черные метки или засечки
Датчик черных меток производит поиск неотражающих поверхностей, таких как черные
метки, черные линии, засечки или отверстия в носителе, которые не отражают лучи
датчика на индикатор датчика. Датчик и его индикатор черных меток расположены
рядом друг с другом под крышкой датчика (крышка из темного пластика пропускает
невидимое излучение).
Датчик можно отрегулировать одним
из двух способов.
1) (Предпочтительно.) Совместите центровочную стрелку передвижного датчика
справой стороной черной метки или засечки, расположенных в центре или левой
стороне принтера.
2) Выровняйте центр крышки датчика, расположив его под овальной засечкой или
правой черной меткой (или засечкой).
Датчик должен быть установлен как можно дальше от кромки носителя. Носитель
может
перемещаться из стороны в сторону, и засечки с края носителя могут быть
повреждены.
Загрузите носитель. Перед тем как закрыть принтер, настройте передвижной датчик
черных меток следующим образом.

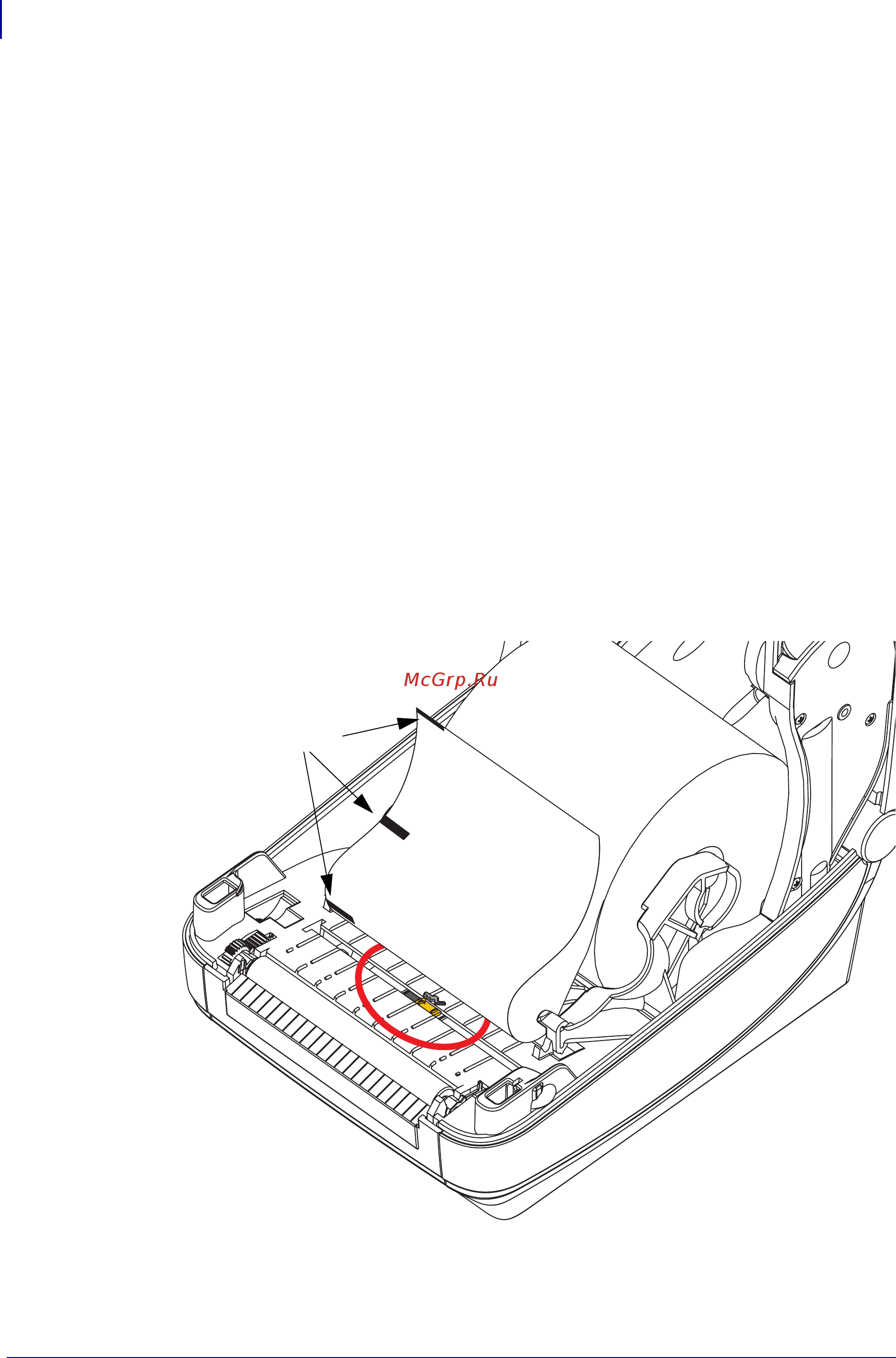

1. Переверните носитель на обратную сторону так, чтобы видеть черные метки или
засечки на задней (непечатной) стороне носителя.
Черные
метки
